Betriebsanleitung
Formular 5858
Juli 2010
Druckminderer Baureihe 67D
P1183
DRUCKMINDERER TYP 67D ODER 67DR
WARNUNG
!
Nichtbeachtung dieser Anweisungen oder das
unsachgemäße Installieren und Warten dieser
Komponenten können Explosionen, Brände
und/oder chemische Kontamination und
daraus resultierende Sachschäden und
schwere oder tödliche Verletzungen
verursachen.
Fisher
Druckminderer müssen gemäß
®
europäischer, nationaler und örtlicher
Vorschriften, Bestimmungen und Richtlinien
sowie Anweisungen von Emerson Process
Management Regulator Technologies, Inc.
installiert, betrieben und gewartet werden.
Wenn Gas abgeblasen wird oder bei einem
Leck muss der Druckminderer möglicherweise
gewartet werden. Wird das Problem nicht
behoben, kann eine gefährliche Situation
entstehen.
Installations-, Betriebs- und Wartungs-
verfahren, die von unqualifi ziertem Personal
durchgeführt werden, können eine falsche
P1182

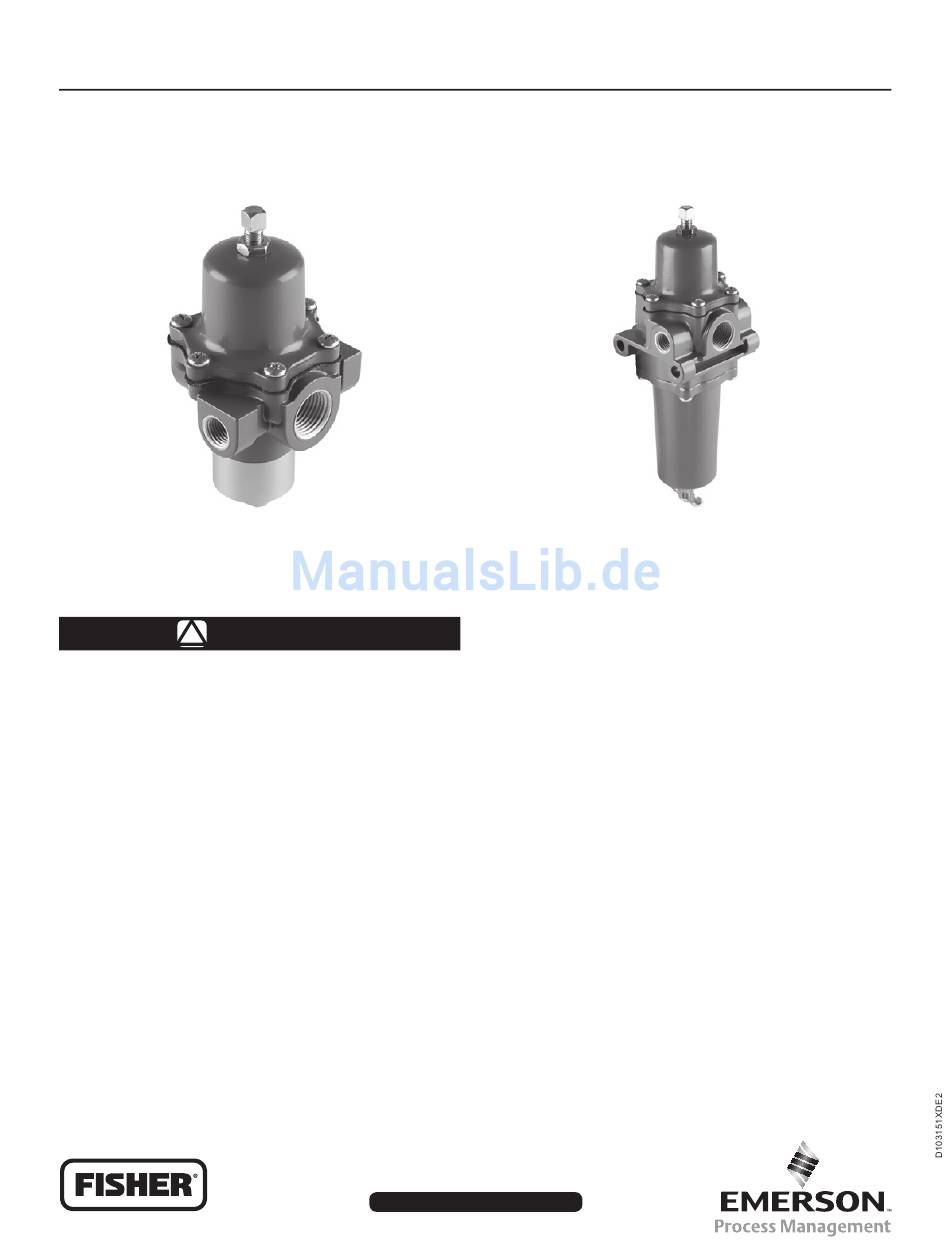

Abbildung 1. Druckminderer Baureihe 67D
Einführung
Inhalt der Betriebsanleitung
Diese Betriebsanleitung enthält Anweisungen für die
Installation und Wartung sowie Informationen zur
Ersatzteilbestellung für Druckminderer der Baureihe
67D. Anweisungen und Ersatzteillisten für andere in
dieser Betriebsanleitung genannten Geräte sowie für
andere Druckminderer der Baureihe 67 sind in separaten
Betriebsanleitungen zu fi nden.
Technische Daten
Einige allgemeine Nennwerte und andere technische Daten
der Baureihe 67D sind auf Seite 2 aufgeführt. Ein Schild
auf dem Federgehäuse gibt den Ausgangsdruckbereich der
Sollwertfeder eines bestimmten Druckminderers an.
www.fi sherregulators.com
Baureihe 67D
FILTERDRUCKMINDERER TYP 67DF ODER 67DFR
Justierung und einen unsicheren Betrieb
zur Folge haben. Diese Zustände können zu
Sach- und/oder Personenschäden führen.
Druckminder der Baureihe 67D dürfen nur von
qualifi ziertem Personal installiert, betrieben
und gewartet werden.
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Emerson Fisher 67D
Inhaltszusammenfassung für Emerson Fisher 67D
- Seite 1 örtlicher Installation und Wartung sowie Informationen zur Vorschriften, Bestimmungen und Richtlinien Ersatzteilbestellung für Druckminderer der Baureihe sowie Anweisungen von Emerson Process 67D. Anweisungen und Ersatzteillisten für andere in Management Regulator Technologies, Inc. dieser Betriebsanleitung genannten Geräte sowie für installiert, betrieben und gewartet werden.
-
Seite 2: Technische Daten
Baureihe 67D Technische Daten Mögliche Konfigurationen Zulässige Temperatur Typ 67D: Direkt betätigter Druckminderer mit Mit Nitril (NBR) Aluminiumgehäuse und ohne internes Überströmventil Standardverschraubung: -29 bis 82 °C (-20 bis 180 °F) Typ 67DR: Aluminiumgehäuse mit internem Edelstahlverschraubung: -40 bis 82 °C (-40 bis 180 °F) Überströmventil Mit Fluorkohlenstoff (FKM): Typ 67DS: Edelstahlgehäuse ohne internes... - Seite 3 Type XXXX Baureihe 67D TYP 67D ODER 67DS TYP 67DF ODER 67DFS M1153 M1154 EINGANGSDRUCK SMART BLEED™ OPTION FÜR AUSGANGSDRUCK TYP 67DFR ODER 67DFSR ATMOSPHÄRISCHER DRUCK TYP 67DR ODER 67DSR TYP 67DFR ODER 67DFSR Abbildung 2. Funktionsschemata der Baureihe 67D INLET PRESSURE Produktbeschreibung Internes Überströmventil (Typ 67DR,...
-
Seite 4: Installation
Baureihe 67D Tabelle 1. Ausgangsdruckbereiche und Sollwertfedern SOLLWERTFEDERN AUSGANGSDRUCK TYPEN Drahtdurchmesser, BEREICHE, PSIG (bar) Teilenummer Farbe Werkstoff Freie Länge, Zoll (mm) Zoll (mm) 0 bis 20 (0 bis 1,4) GE07809T012 grün gestreift 0.135 (3,43) 1.43 (36,2) 0 bis 35 (0 bis 2,4) T14059T0012 unlackiert 0.156... -
Seite 5: Einschalten Und Einstellung
Baureihe 67D andere Fremdkörper im Federgehäuse ansammeln), öffnen und dabei Manometer zur Drucküberwachung ist die Abblasöffnung auf den niedrigsten Punkt am verwenden. Federgehäuse auszurichten oder anderweitig zu schützen. WARNUNG Die Abblasöffnung regelmäßig überprüfen, um sicherzustellen, dass sie nicht verstopft ist. Die Zur Vermeidung von Verletzungen, Ausrichtung der Abblasöffnung am Federgehäuse kann Sachschäden oder Maschinenschäden durch... - Seite 6 Baureihe 67D 4. Die Membraneinheit (Pos. 16) wie in Abbildung 3 WARNUNG oder 4 gezeigt auf das Gehäuse (Pos. 1) setzen. Die Membraneinheit nach unten drücken, um Zur Vermeidung von Verletzungen, sicherzustellen, dass sich der Ventilkegel (Pos. 57) Sachschäden oder Maschinenschäden durch gleichmäßig um ca.
-
Seite 7: Bestellung Von Teilen
Baureihe 67D Die Ventilspindel (Pos. 11) zum Entfernen am Ende Hinweis ergreifen und gerade aus dem Gehäuse (Pos. 1) ziehen. Bei Typ 67DFS und 67DFSR das Gewinde der Die Teile auf Schäden und Fremdkörper untersuchen. Stellschraube (Pos. 18) schmieren, um die Den Ventilsitz (Pos. - Seite 8 Baureihe 67D Pos. Beschreibung Teilenummer Umrüstsätze für automatischen Ablass Typ 67DF, 67DFR, 67DFS und 67DFSR - Einschl. autom. Ablass (Pos. 2), vier Flanschschrauben (Pos. 3), Auffang- behälter-O-Ring (Pos. 4) und Auffangbehälter (Pos. 5). Hinweis: Temperaturbereich 4 bis 79 °C (40 bis 175 °F). Typ 67DF und 67DFR Nitril (NBR) R67ADNX0012...
- Seite 9 Baureihe 67D NICHT DARGESTELLTE TEILE: 25 NICHT DARGESTELLTE TEILE: 25 GE31806_A GE32850_B SCHMIERMITTEL AUFTRAGEN (L) SCHMIERMITTEL AUFTRAGEN (L) Abbildung 4. Druckminderer Typ 67DS oder 67DSR Abbildung 5. Druckminderer Typ 67DF oder 67DFR Pos. Beschreibung Teilenummer Pos. Beschreibung Teilenummer Feder Stellschraube für Typ 67D, 67DR, 67DF oder 67DFR für Typ 67D, 67DR, 67DF oder 67DFR (Fortsetzung) Klavierdraht (Standard)
- Seite 10 Baureihe 67D 40C1728_A Abbildung 7. Druckminderer Baureihe 67D - optionale Wandmontage POSITION 3 POSITION 4 POSITION 2 SCHMIERMITTEL AUFTRAGEN (L) GE31805_B Abbildung 6. Druckminderer Typ 67DFS oder 67DFSR GE31784_C POSITION 1 (AUSGERICHTET MIT EINGANG) (STANDARD) Abbildung 8. Druckminderer Baureihe 67D - Positionen der Federgehäuse-Abblasöffnung...
- Seite 11 Baureihe 67D DRUCKBOLZEN (OHNE ÜBERSTRÖMVENTIL) UNTERER FEDER- SITZ HALTERING MEMBRAN- TELLER DRUCKBOLZEN (MIT ÜBERSTRÖMVENTIL) MEMBRAN B2696 Abbildung 9. Pos. 16, Membraneinheit B2698 Abbildung 10. Optionale Verschlusskappe (Nur lieferbar mit der 6,4 mm [1/4 Zoll] Federgehäuse-Abblasöffnung) SCHMIERMITTEL AUFTRAGEN (L) Abbildung 11. Automatische Ablassoption für Typ 67DF, 67DFR, 67DFS oder 67DFSR...
- Seite 12 Weitere Informationen finden Sie unter www.fisherregulators.com. Das Emerson-Logo ist eine Marke und Dienstleistungsmarke der Emerson Electric Co. Alle anderen Marken sind das Eigentum der jeweiligen Inhaber. Fisher ist eine Marke von Fisher Controls, Inc., einem Tochterunternehmen von Emerson Process Management.
