Installationsanleitung
00825-0105-1600, Rev AD
November 2022

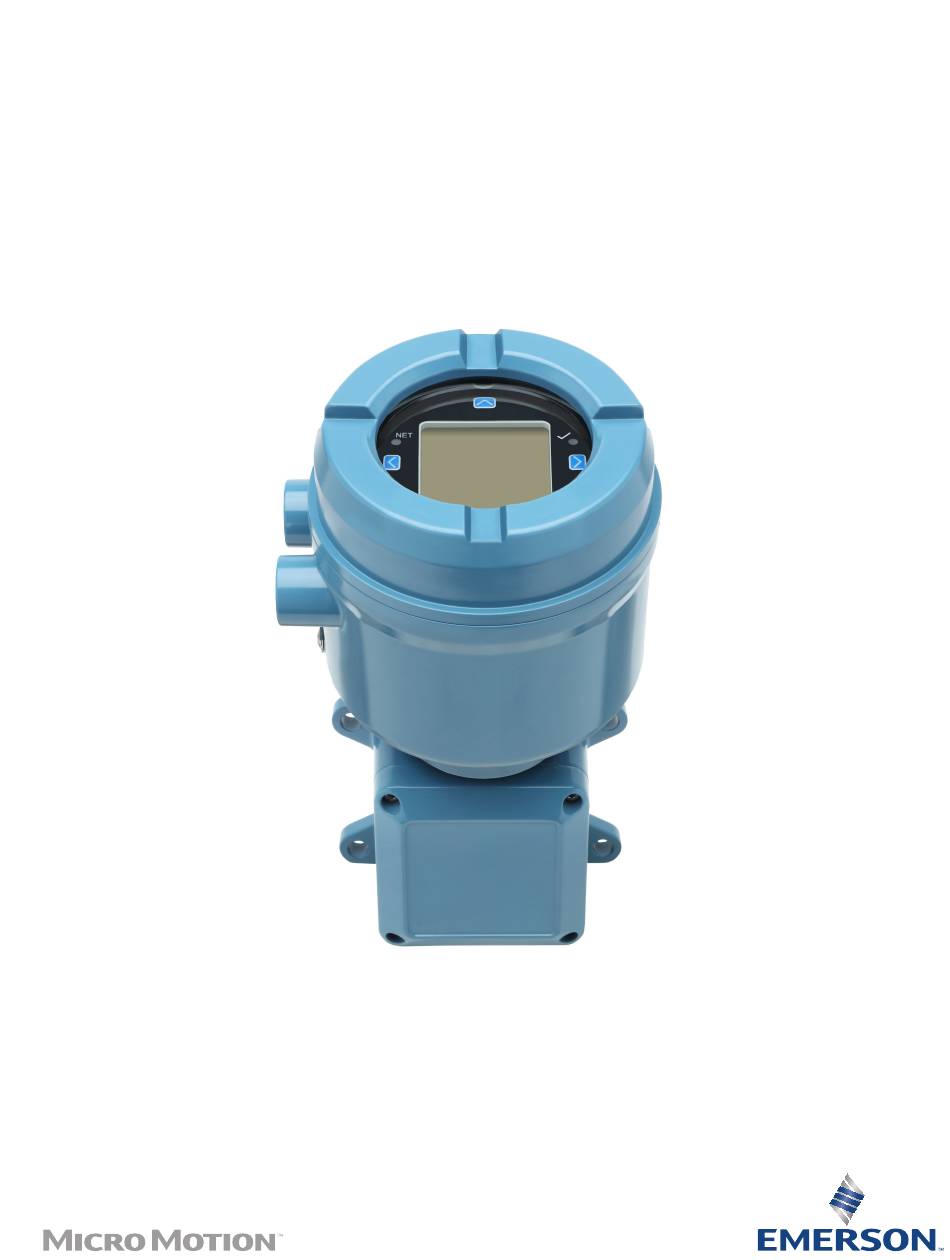

Micro Motion
™
Ethernet-Messumformer
1600
Installationsanleitung Modell mit Ethernet

Werbung

loading

Verwandte Anleitungen für Emerson Micro Motion 1600

Inhaltszusammenfassung für Emerson Micro Motion 1600

  • Seite 1 Installationsanleitung 00825-0105-1600, Rev AD November 2022 Micro Motion ™ Ethernet-Messumformer 1600 Installationsanleitung Modell mit Ethernet...
  • Seite 2 über Ihr lokales Micro Motion Support-Center verfügbar. Informationen bezüglich Geräten, die der europäischen Druckgeräterichtlinie entsprechen, finden sich unter Emerson.com. Für Installationen in Ex-Bereichen in Europa ist die Norm EN 60079-14 zu beachten, sofern keine nationalen Normen anwendbar sind. Weitere Informationen Informationen zur Störungsanalyse und -beseitigung finden sich in der Konfigurationsanleitung.
  • Seite 3 Installationsanleitung Inhalt 00825-0105-1600 November 2022 Inhalt Kapitel 1  Einführung..........................5 1.1 Über dieses Dokument....................... 5 1.2 Gefahrenhinweise........................5 1.3 Zugehörige Dokumentation.......................6 Kapitel 2  Planung............................7 2.1 Checkliste für die Installation....................7 2.2 Zusätzliche Überlegungen für die Nachrüstung bereits bestehender Installationen..8 2.3 Anforderungen an die Spannungsversorgung................9 2.4 Messumformer 1600 in Ethernet-Netzwerken..............10 Kapitel 3 ...
  • Seite 4 Inhalt Installationsanleitung November 2022 00825-0105-1600 Micro Motion Ethernet-Messumformer 1600...
  • Seite 5 Installationsanleitung Einführung 00825-0105-1600 November 2022 1  Einführung 1.1  Über dieses Dokument Dieses Handbuch beinhaltet Angaben zur Planung, Montage, Verkabelung und Grundeinstellung des Micro Motion Messumformers 1600 Ethernet. Informationen über die vollständige Konfiguration, Wartung, Fehlerbehebung und Instandsetzung des Messumformers finden sich in der Konfigurationsanleitung. Es wird davon ausgegangen, dass die Anwender Kenntnisse über die grundlegenden Konzepte und Verfahren für die Installation, Konfiguration und Wartung von Messumformern und Sensoren haben.
  • Seite 6 November 2022 00825-0105-1600 1.3  Zugehörige Dokumentation Die gesamte Produktdokumentation findet sich auf der Produktdokumentations-DVD, die im Lieferumfang des Produkts enthalten ist, oder unter Emerson.com. Für weitere Informationen siehe eines der folgenden Dokumente: • Produktdatenblatt Micro Motion 1600 • Micro Motion Messumformer 1600 mit Ethernet: Konfigurations- und Bedienungsanleitung •...
  • Seite 7 Für ATEX/IECEx-Installationen sind die Sicherheitsanweisungen, die in den ATEX/ IECEx-Zulassungsdokumenten festgelegt sind, streng zu befolgen. Diese Dokumente finden sich auf der im Lieferumfang des Produkts enthaltenen Produktdokumentations-DVD oder unter Emerson.com. □ Es ist zu prüfen, ob alle entsprechenden Kabel sowie die für die Verkabelung erforderlichen Montageteile für die vorliegende Installation vorhanden sind.
  • Seite 8 Planung Installationsanleitung November 2022 00825-0105-1600 Bevorzugte Ausrichtung Alternative Ausrichtungen • Zur Aufrechterhaltung des Eindringschutzes in Ex-Bereichen oder Ex-freien Bereichen, müssen Anschlussstücke, Adapter oder Abdeckungen, die an Leitungseinführungen/ Verschraubungen zum Einsatz kommen, mit einem Gewindedichtmittel, einer Dichtungsscheibe oder einem O-Ring ausgestattet werden. Die Auswahl und Installation muss durch qualifizierte Mitarbeiter sowie im Einklang mit EN/IEC 60079-14 für ATEX/IECEx und NEC/CEC für Nordamerika erfolgen.
  • Seite 9 Installationsanleitung Planung 00825-0105-1600 November 2022 Variable Einstellung Kanalkonfiguration mA-Ausgang (sofern lizenziert) — Spannungsversorgung (intern oder extern): — Quelle: — Skalierung (Messanfang (LRV), Messende (URV)): — Maßnahme bei Störungen: Frequenzausgang (sofern li‐ — Spannungsversorgung (intern oder extern): zenziert) — Quelle: — Skalierung (Frequenzfaktor oder Durchflussfaktor): —...
  • Seite 10 Planung Installationsanleitung November 2022 00825-0105-1600 • M: Mindestversorgungsspannung • R: Widerstand des Kabels (in Ω/Fuß) • L: Kabellänge (in Fuß) Typischer Widerstand des Spannungsversorgungskabels bei 20,0 °C Leiterquerschnitt Widerstand 14 AWG 0,0050 Ω/Fuß 16 AWG 0,0080 Ω/Fuß 18 AWG 0,0128 Ω/Fuß 20 AWG 0,0204 Ω/Fuß...
  • Seite 11 Installationsanleitung Planung 00825-0105-1600 November 2022 Abbildung 2-1: Messumformer 1600 in einem Netzwerk mit Sterntopologie A. Speicherprogrammierbare Steuerung (SPS) B. Messumformer 1600 mit Ethernet-Ausgang C. Externer Ethernet-Switch Installationsanleitung...
  • Seite 12 Planung Installationsanleitung November 2022 00825-0105-1600 Micro Motion Ethernet-Messumformer 1600...
  • Seite 13 Installationsanleitung Montage und Sensorverkabelung 00825-0105-1600 November 2022 3  Montage und Sensorverkabelung 3.1  Montage und Sensorverkabelung bei integriert montierten Messumformern Es bestehen keine separaten Montageanforderungen für integrierte Messumformer. Zwischen Messumformer und Sensor muss keine Kabelverbindung hergestellt werden. 3.2  Messumformermontage Für die Montage von abgesetzten Messumformern 1600 gibt es eine Möglichkeit: •...
  • Seite 14 Das Kabel wie in der Sensordokumentation beschrieben an den Core-Prozessor des Sensors oder an den Anschlusskasten anschließen. Die gesamte Produktdokumentation findet sich auf der Produktdokumentations-DVD, die im Lieferumfang des Produkts enthalten ist, oder unter Emerson.com. Prozedur 1. Die Abdeckung des Anschlussraums für den Anschluss zwischen Messumformer und Sensor öffnen, um die Anschlussklemmen freizulegen.
  • Seite 15 Installationsanleitung Montage und Sensorverkabelung 00825-0105-1600 November 2022 2. Das Sensorkabel in den Anschlussraum des Messumformers einführen. Abbildung 3-3: Durchführung für das Sensorkabel 3. Die Sensordrähte an die entsprechenden Anschlussklemmen anschließen. • Siehe Abbildung 3-4 für den 9-adrigen Anschluss an die Anschlussklemmen. Abbildung 3-4: Anschlüsse für die 4-adrige Verkabelung zwischen Messumformer und Sensor Anmerkung...
  • Seite 16 Montage und Sensorverkabelung Installationsanleitung November 2022 00825-0105-1600 3.4  Erdung der Messgerätekomponenten Voraussetzungen BEACHTEN Unsachgemäße Erdung kann zu Messungenauigkeiten oder zum Ausfall des Messgeräts führen.  WARNUNG Eine nicht sachgemäße Erdung kann zu einer Explosion und in deren Folge zu Personenschäden bis hin zum Tode führen. Anmerkung Für Installationen im Ex-Bereich innerhalb Europas ist die Beachtung der Norm EN 60079-14 bzw.
  • Seite 17 Installationsanleitung Montage und Sensorverkabelung 00825-0105-1600 November 2022 • Die außenliegende Erdungsschraube befindet sich an der Seite des Messumformers unterhalb der Messumformerkennzeichnung. Abbildung 3-6: Außenliegende Erdungsschraube 3.5  Drehen des Messumformers auf dem Sensor (optional) Bei integrierten Installationen kann der Messumformer auf dem Sensor bis zu 360° gedreht werden.
  • Seite 18 Montage und Sensorverkabelung Installationsanleitung November 2022 00825-0105-1600 Prozedur 1. Die Klemme, welche den Kopf des Messumformers fixiert, mithilfe eines Innensechskantschlüssels (4 mm) lösen und abnehmen. Abbildung 3-7: Entfernen der Sensorklemme 2. Den Messumformer in die gewünschte Position drehen. Der Messumformer kann in jede beliebige der acht verfügbaren Positionen gedreht werden.
  • Seite 19 Installationsanleitung Montage und Sensorverkabelung 00825-0105-1600 November 2022 Prozedur 1. Die Klemme, welche den Sensoranschlusskasten fixiert, mithilfe eines Innensechskantschlüssels (4 mm) lösen und abnehmen. Abbildung 3-8: Die Klemme entfernen. 2. Den Anschlusskasten vorsichtig in die gewünschte Position drehen. 3. Den Anschlusskasten vorsichtig in seine neue Position bringen und sicherstellen, dass er in dieser Position fixiert werden kann.
  • Seite 20 Montage und Sensorverkabelung Installationsanleitung November 2022 00825-0105-1600 Micro Motion Ethernet-Messumformer 1600...
  • Seite 21 Installationsanleitung Verkabelung der Kanäle 00825-0105-1600 November 2022 4  Verkabelung der Kanäle Anmerkung Um ein Festfressen der Kabelverschraubungen an den Gewinden der Kabeleinführungen zu verhindern, Gleitmittel verwenden oder zwei bis drei Lagen PTFE-Band auf die Gewinde aufbringen. Das Band entgegengesetzt der Richtung wickeln, in der das Außengewinde in das Innengewinde der Kabeleinführung eingeschraubt wird.
  • Seite 22 Verkabelung der Kanäle Installationsanleitung November 2022 00825-0105-1600 Abbildung 4-1: Verkabelung des mA-Ausgangs mit interner Spannungsversorgung A. mA-Ausgang B. Kanal B C. 820 Ω maximaler Messkreiswiderstand Anmerkung Dieser Widerstand ist normalerweise in der Signaleinheit (d) eingebaut. Dieser Widerstand wird nicht für die HART-Kommunikation verwendet. D.
  • Seite 23 Installationsanleitung Verkabelung der Kanäle 00825-0105-1600 November 2022 Abbildung 4-3: mA-Ausgang mit externer Spannungsversorgung: maximaler Messkreiswiderstand 1100 1000 15.0 22.5 30.0 A. Maximaler Widerstand (Ω) B. Externe Spannungsversorgung (V) 4.2.2  Verkabelung des Frequenzausgangs Verkabelung des Frequenzausgangs für Installationen in Ex-freien Bereichen. Voraussetzungen  WARNUNG Die Installation und Verkabelung des Messgeräts darf nur von entsprechend geschulten Personen und unter Einhaltung der behördlichen und unternehmensspezifischen...
  • Seite 24 Verkabelung der Kanäle Installationsanleitung November 2022 00825-0105-1600 Abbildung 4-5: Frequenzausgang mit interner Spannungsversorgung: Ausgangsamplitude im Verhältnis zum Lastwiderstand [24 VDC (Nennwert) Open Circuit] 1000 A. Ausgangsamplitude (V) B. Lastwiderstand (Ω) Abbildung 4-6: Verkabelung des Frequenzausgangs mit externer Spannungsversorgung A. Frequenzausgang B. Kanal B C.
  • Seite 25 Installationsanleitung Verkabelung der Kanäle 00825-0105-1600 November 2022 Prozedur Die Verkabelung muss über die entsprechenden Anschlussklemmen und Pins des Ausgangs erfolgen. Abbildung 4-7: Verkabelung des Binärausgangs mit interner Spannungsversorgung A. Binärausgang B. Kanal B C. Siehe Abbildung 4-8 D. Zähler Abbildung 4-8: Binärausgang mit interner Spannungsversorgung: Ausgangsamplitude im Verhältnis zum Lastwiderstand [24 VDC (Nennwert) Open Circuit] 1500...
  • Seite 26 Verkabelung der Kanäle Installationsanleitung November 2022 00825-0105-1600 Abbildung 4-9: Verkabelung des Binärausgangs mit externer Spannungsversorgung A. Binärausgang B. Kanal B C. 3-30 VDC (max.) D. 500 mA Stromstärke (max.) E. Zähler 4.2.4  Verkabelung des E/A-Kanals mit einem Kabel mit M12- Steckverbinder (optional) Dieses Verfahren ist anzuwenden, wenn für die Verkabelung des E/A-Kanals ein Kabel mit einem M12-Steckverbinder verwendet wird.
  • Seite 27 Installationsanleitung Verkabelung der Kanäle 00825-0105-1600 November 2022 Tabelle 4-1: Pinbelegung für die M12-E/A-Konfiguration Pin-Kennzeich‐ Adernfarbe Ausgänge auf Platine Signalbezeichnung nung Pin 1 Braun Klemme 3 VDC + Pin 2 Weiß Klemme 1 Kanal B + Pin 3 Blau Klemme 4 VDC - Pin 4 Schwarz Klemme 2...
  • Seite 28 Verkabelung der Kanäle Installationsanleitung November 2022 00825-0105-1600 Micro Motion Ethernet-Messumformer 1600...
  • Seite 29 Installationsanleitung Verkabelung der Kanäle 00825-0105-1600 November 2022 4.3.2  Verkabelung des Ethernet-E/A mit Kabeln mit M12- Steckverbinder (optional) Voraussetzungen Sicherstellen, dass ein D-codiertes Ethernet Kabel mit M12-Steckverbinder vorliegt. Prozedur 1. Das Ethernet-Kabel mit M12-Steckverbinder an den Ethernet-E/A-Anschluss des Messumformers 1600 anschließen. Abbildung 4-11: Kabel mit M12-Steckverbinder am Ethernet-E/A 2.
  • Seite 30 Verkabelung der Kanäle Installationsanleitung November 2022 00825-0105-1600 Micro Motion Ethernet-Messumformer 1600...
  • Seite 31 Installationsanleitung Verkabelung der Spannungsversorgung 00825-0105-1600 November 2022 5  Verkabelung der Spannungsversorgung Je nach geplanter Spannungsversorgung nur eine der folgenden Aufgaben durchführen: • Verkabelung der VDC-Spannungsversorgung • Verkabelung der PoE-Spannungsversorgung (Power over Ethernet) 5.1  Verkabelung der VDC-Spannungsversorgung In die Spannungsversorgungsleitung kann ein vom Anwender bereitgestellter Schalter integriert werden.
  • Seite 32 Verkabelung der Spannungsversorgung Installationsanleitung November 2022 00825-0105-1600 5.2  Verkabelung der PoE-Spannungsversorgung (Power over Ethernet) Der Messumformer unterstützt die Standards IEEE 802.3af und IEEE 802.3 für PoE. Dieses Verfahren ist bei Verwendung von PoE mit einem Energieversorger (Power Sourcing Equipment, PSE) über das Ethernet-Kabel anzuwenden. Voraussetzungen Am PSE, das an den Messumformer 1600 angeschlossen wird, ist eine Kennzeichnung anzubringen, die anzeigt, ob das Gerät dem Standard IEEE 802.3af oder dem Standard...
  • Seite 33 Installationsanleitung Verkabelung der Spannungsversorgung 00825-0105-1600 November 2022 Abbildung 5-2: Anschluss von PoE an Kanal A des Messumformers 3. Da Ethernet-Kabel der Kategorie Cat5e und höher über einen 360°- Potentialausgleich verfügen, müssen diese Kabel auf Host-Seite geerdet werden. 4. Das Display (sofern zutreffend) und den Gehäusedeckel wieder anbringen. 5.3 ...
  • Seite 34 Verkabelung der Spannungsversorgung Installationsanleitung November 2022 00825-0105-1600 Abbildung 5-3: Kabel mit M12-Steckverbinder an Spannungsversorgung 2. Das andere Kabelende gemäß der in Tabelle 5-1 beschriebenen Pinbelegung anschließen. Anmerkung Bei einer M12-Pinbelegung für die Spannungsversorgung werden nur Pin 1 und Pin 3 genutzt. Tabelle 5-1: M12-Pinbelegung für die Spannungsversorgung Pin-Kennzeich‐...
  • Seite 35 Installationsanleitung Druckereinrichtung 00825-0105-1600 November 2022 6  Druckereinrichtung Dieser Abschnitt beinhaltet Informationen zur Druckereinrichtung im Zusammenhang mit einem Ethernet-Messumformer 1600 und einem Ethernet-Drucker des Typs Epson TM-T88VI. Für Informationen zur Druckerkonfiguration siehe Micro Motion Messumformer 1600 mit konfigurierbaren Ein- und Ausgängen: Konfigurations- und Bedienungsanleitung.
  • Seite 36 Druckereinrichtung Installationsanleitung November 2022 00825-0105-1600 b) ADVANCED auswählen. c) Proceed to 192.168.192.168 auswählen. d) Im Login-Fenster die folgenden Angaben machen: Standardbenutzername: epson Standardpasswort: epson Der Bildschirm des Hilfsprogramms EpsonNet Config wird angezeigt. e) Unter den Konfigurationseinstellungen (nicht den Grundeinstellungen) im linken Bildschirmbereich TCP/IP auswählen. f) Die IP Address (d. h.
  • Seite 37 Installationsanleitung Druckereinrichtung 00825-0105-1600 November 2022 Display Menü → Vorgänge → Drucker → Beleg drucken → Testseite drucken ProLink III Geräte Hilfsmittel  → Konfiguration  → Drucker und Belege Webbrowser Konfiguration → Drucker und Belege Für Anweisungen zur Konfiguration der Belegdruckoptionen siehe Micro Motion Messumformer 1600 mit Ethernet: Konfigurations- und Bedienungsanleitung. Bei Bedarf siehe „Funktionsprüfung fehlgeschlagen“ im Abschnitt „Statusalarme, Bedingungen und Empfehlungen“...
  • Seite 38 Druckereinrichtung Installationsanleitung November 2022 00825-0105-1600 5. Die IP-Adresse konfigurieren. a) Einen der folgenden Bildschirme öffnen: Display Über ProLink III Menü → Konfiguration → Ethernet-Ein‐ Geräte Hilfsmittel → Konfiguration →  stellungen → Netzwerkeinstellungen →  Netzwerkeinstellungen öffnen. IP-Adresse auswählen. b) Die IP-Adresse auf setzen, wobei x nicht 0, 1 oder 168 sein 192.168.192.x darf. 6.
  • Seite 39 Installationsanleitung Druckereinrichtung 00825-0105-1600 November 2022 6.4  Funktionsprüfung fehlgeschlagen Im Zusammenhang mit Funktionsprüfungen wird eine Warnung im Allgemeinen aus den folgenden Gründen ausgelöst: • Inkorrekte Konfiguration der Netzwerkeinstellungen • Kein Papier vorhanden • Offener Papierschacht • Der Drucker hat bereits sechs offene Verbindungen •...
  • Seite 40 Druckereinrichtung Installationsanleitung November 2022 00825-0105-1600 Micro Motion Ethernet-Messumformer 1600...
  • Seite 41 Installationsanleitung Einschalten des Messumformers 00825-0105-1600 November 2022 7  Einschalten des Messumformers Für die Durchführung von Konfigurations- und Inbetriebnahmeaufgaben sowie für Prozessmessungen muss der Messumformer eingeschaltet sein. Prozedur 1. Sämtliche Abdeckungen und Dichtungen des Messumformers und Sensors müssen geschlossen sein.  WARNUNG Befindet sich der Messumformer in einem Ex-Bereich, dann darf die Gehäuseabdeckung nicht abgenommen werden, solange der Messumformer mit Spannung versorgt wird.
  • Seite 42 Einschalten des Messumformers Installationsanleitung November 2022 00825-0105-1600 Micro Motion Ethernet-Messumformer 1600...
  • Seite 43 Installationsanleitung Menügeführte Einrichtung 00825-0105-1600 November 2022 8  Menügeführte Einrichtung Bei der Erstinbetriebnahme des Messumformers wird auf dem Display des Messumformers ein Menü für die geführte Konfiguration angezeigt. Dieses Tool führt den Anwender durch die grundlegende Konfiguration des Messumformers. Die menügeführte Einrichtung ermöglicht das Hochladen von Konfigurationsdateien, die Einstellung der Anzeigeoptionen für das Display des Messumformers und die Überprüfung der Sensorkalibrierungsdaten.
  • Seite 44 Menügeführte Einrichtung Installationsanleitung November 2022 00825-0105-1600 Micro Motion Ethernet-Messumformer 1600...
  • Seite 45 Installationsanleitung Komponenten des Messumformer-Displays 00825-0105-1600 November 2022 9  Komponenten des Messumformer- Displays Das Messumformer-Display umfasst zwei Status-LEDs, eine mehrzeilige LCD-Einheit und vier Membrantasten – die Pfeiltasten links, auf, ab und rechts – für den Menüzugriff und die Navigation innerhalb der Bildschirmmasken. Abbildung 9-1: Display des Messumformers 1600 A.
  • Seite 46 Komponenten des Messumformer-Displays Installationsanleitung November 2022 00825-0105-1600 Tabelle 9-1: Status-LED und Gerätestatus (MMI-Modus) Zustand der Status-LED Gerätestatus Grünes Dauerleuchten Es sind keine Alarme aktiv. Gelbes Dauerleuchten Mindestens ein Alarm ist aktiv mit Alarmstufe = Außerhalb der Spezifikation, Wartung erforderlich oder Funktionsprüfung. Rotes Dauerleuchten Mindestens ein Alarm ist aktiv mit Alarmstufe = Fehler.
  • Seite 47 Installationsanleitung Komponenten des Messumformer-Displays 00825-0105-1600 November 2022 Das oberste Menü wird angezeigt. 3. Die Navigation durch die Menüs erfolgt mithilfe der vier Membrantasten: • Die Taste ⇧ oder ⇩ drücken, um zum vorherigen oder nächsten Element im Menü zu scrollen. • Die Taste ⇧...
  • Seite 48 Komponenten des Messumformer-Displays Installationsanleitung November 2022 00825-0105-1600 4. Bei einer Menüauswahl, die zurück zum Hauptmenü führt, oder bei Veränderungen an bestimmten Verfahren, wie beispielsweise der Nullpunktkalibrierung: • Wenn die Displaysicherheit nicht aktiviert ist, erfolgt eine Aufforderung, die Tasten ⇦⇧⇩⇨ in der angegebenen Reihenfolge zu betätigen. Diese Funktion liefert einen Schutz vor versehentlichen Änderungen an der Konfiguration, bietet jedoch keine Eingabesperre.
  • Seite 49 Installationsanleitung Komponenten des Messumformer-Displays 00825-0105-1600 November 2022 5. Bei einer Menüauswahl, für die die Eingabe eines numerischen Werts oder einer Zeichenfolge erforderlich ist, wird auf dem Display eine Bildschirmmaske angezeigt, die folgendermaßen aussieht: Abbildung 9-4: Numerische Werte und Zeichenfolgen • Die Taste ⇦ oder ⇨ drücken, um den Cursor zu positionieren. •...
  • Seite 50 Komponenten des Messumformer-Displays Installationsanleitung November 2022 00825-0105-1600 Micro Motion Ethernet-Messumformer 1600...
  • Seite 51 Installationsanleitung Verfügbarer Service-Port 00825-0105-1600 November 2022 10  Verfügbarer Service-Port Der Service-Port dient zum Herunterladen oder Hochladen von Daten aus bzw. in den Messumformer. Für den Zugriff auf den Service-Port kann der folgende Signalkonverter für die Verbindung mit den Anschlussklemmen des Service-Ports genutzt werden: •...
  • Seite 52 Verfügbarer Service-Port Installationsanleitung November 2022 00825-0105-1600 Micro Motion Ethernet-Messumformer 1600...
  • Seite 53 Installationsanleitung Verkabelung des 1600 mit den Relais des Messumformers 3100 00825-0105-1600 November 2022 A  Verkabelung des 1600 mit den Relais des Messumformers 3100 Dieses Verfahren für die Verkabelung des Binärausgangs des 1600 Ethernet- Messumformers mit den Relais des Messumformers 3100 für einstufige Batchsteuerung anwenden.
  • Seite 54 Weiterführende Informationen: Emerson.com © 2022 Micro Motion, Inc. Alle Rechte vorbehalten. Das Emerson Logo ist eine Marke und Dienstleistungsmarke der Emerson Electric Co. Micro Motion, ELITE, ProLink, MVD und MVD Direct Connect sind Marken eines der Emerson Automation Solutions Unternehmen. Alle anderen Marken sind Eigentum ihrer...
