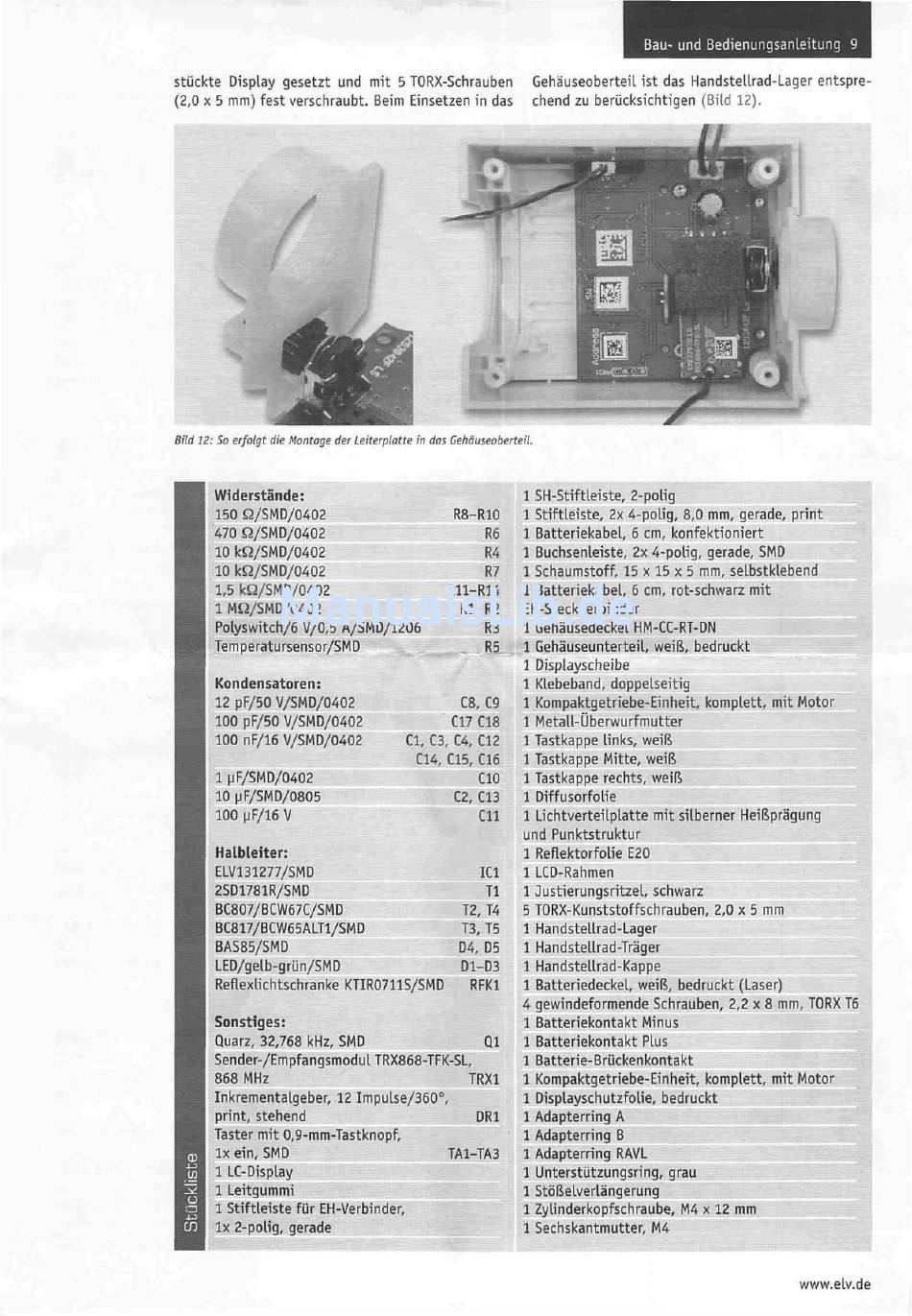

Bau- und Bedienungsanleitung 9
stückte Display gesetzt und mit 5 TORX-Schrauben
Gehäuseoberteil ist das Handstellrad-Lager entspre-
(2,0 x 5 mm) fest verschraubt. Beim Einsetzen in das
chend zu berücksichtigen (Bild 12).
/
m
Bild 12: So erfolgt die Montage der Leiterplatte in das Gehäuseoberteil.
Widerstände:
150 Q/SMD/0402
R8-R10
470 Q/SMD/0402
R6
10 kQ/SMD/0402
R4
10 kQ/SMD/0402
R7
1,5 kQ/SMD/0402
R11-R14
1 MQ/SMD/0402
Rl, R2
Polyswitch/6 V/0,5 A/SMD/1206
R3
Temperatursensor/SMD
R5
Kondensatoren:
12 pF/50 V/SMD/0402
100 pF/50 V/SMD/0402
100 nF/16 V/SMD/0402
C8, C9
C17 C18
Cl, C3, C4, C12
C14, C15, C16
1 uF/SMD/0402
10 uF/SM D/0805
100uF/16 V
Halbleiter:
ELV131277/SMD
2SD1781R/SMD
BC807/BCW67C/SMD
BC817/BCW65ALT1/SMD
BAS85/SMD
LED/gelb-grün/SMD
Reflexlichtschranke KTIR0711S/SMD
CIO
C2, C13
Cll
K l
Tl
T2,T4
T3, T5
D4, D5
D1-D3
RFKl
Sonstiges:
Quarz, 32,768 kHz, SMD
Ql
Sender-/EmpfangsmodulTRX868-TFK-SL,
868 MHz
TRX1
Inkrementalgeber, 12 Impulse/360
0
,
print, stehend
Taster mit 0,9-mm-Tastknopf,
l x ein, SMD
1 LC-Display
1 Leitgummi
1 Stiftleiste für EH-Verbinder,
l x 2-polig, gerade
DR1
TA1-TA3
1 SH-Stiftleiste, 2-polig
1 Stiftleiste, 2x 4-polig, 8,0 mm, gerade, print
1 Batteriekabel, 6 cm, konfektioniert
1 Buchsenleiste, 2x 4-polig, gerade, SMD
1 Schaumstoff, 15 x 15 x 5 mm, selbstklebend
1 Batteriekabel, 6 cm, rot-schwarz mit
EH-Steckverbinder
1 Gehäusedeckel HM-CC-RT-DN
1 Gehäuseunterteil, weiß, bedruckt
1 Displayscheibe
1 Klebeband, doppelseitig
1 Kompaktgetriebe-Einheit, komplett, mit Motor
1 Metall-Überwurfmutter
1 Tastkappe links, weiß
1 Tastkappe Mitte, weiß
1 Tastkappe rechts, weiß
1 Diffusorfolie
1 Lichtverteilplatte mit silberner Heißprägung
und Punktstruktur
1 Reflektorfolie E20
1 LCD-Rahmen
1 Justierungsritzel, schwarz
5 TORX-Kunststoffschrauben, 2,0 x 5 mm
1 Handstellrad-Lager
1 Handstellrad-Träger
1 Handstellrad-Kappe
1 Batteriedeckel, weiß, bedruckt (Laser)
4 gewindeformende Schrauben, 2,2 x 8 mm, T0RX T6
1 Batteriekontakt Minus
1 Batteriekontakt Plus
1 Batterie-Brückenkontakt
1 Kompaktgetriebe-Einheit, komplett, mit Motor
1 Displayschutzfolie, bedruckt
1 Adapterring A
1 Adapterring B
1 Adapterring RAVL
1 Unterstützungsring, grau
1 Stößelverlängerung
1 Zylinderkopfschraube, M4 x 12 mm
1 Sechskantmutter, M4
www.elv.de
