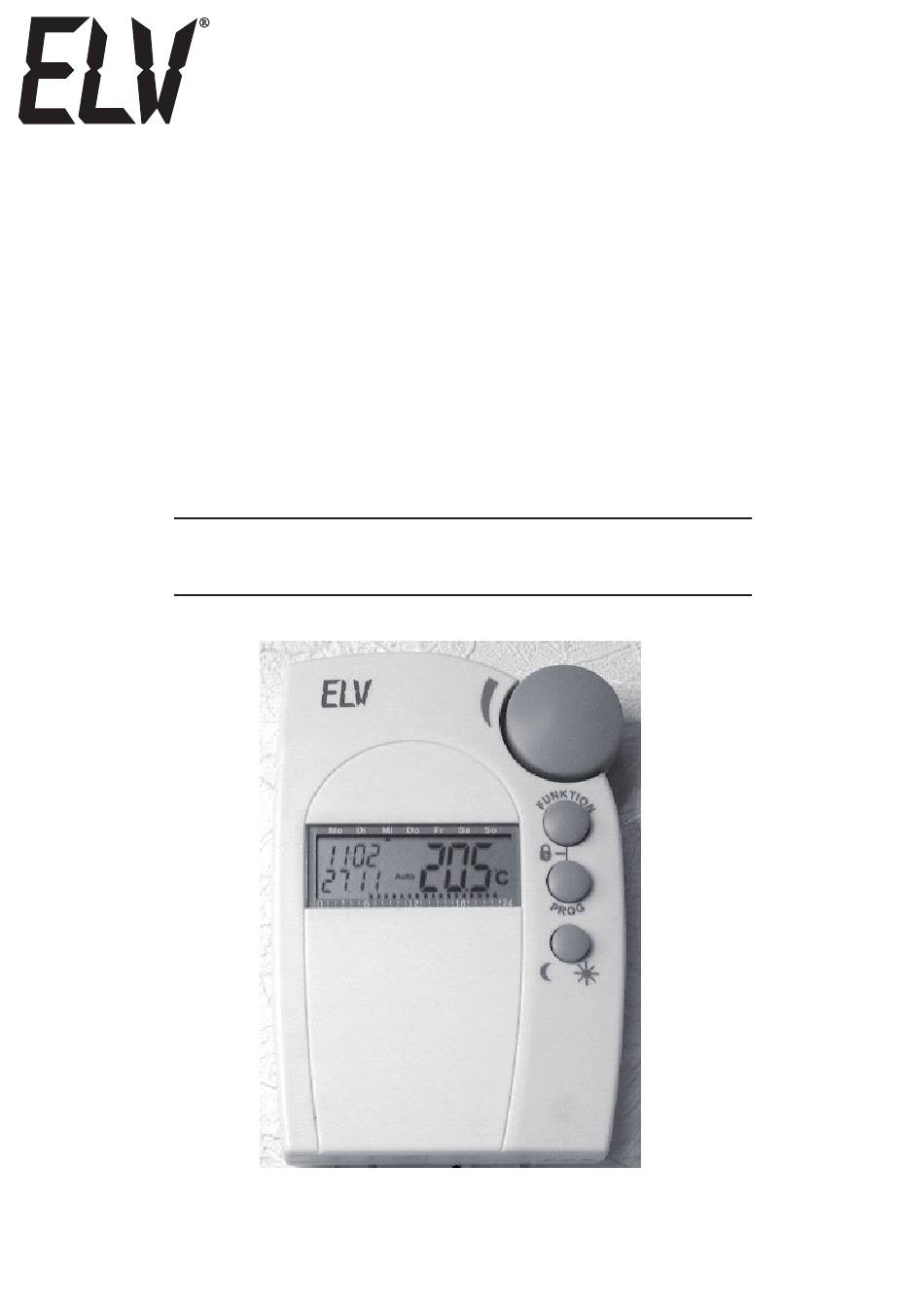

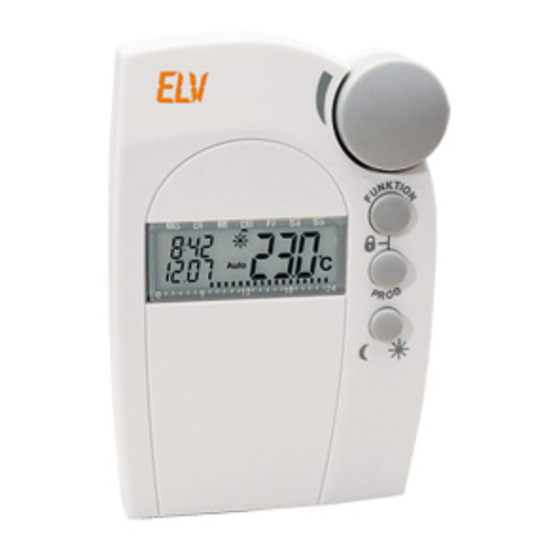

- Seite 1 Funk-Heizkörper- thermostat FHT 80B Bedienungsanleitung ELV AG • PF 1000 • D-26787 Leer Telefon 0491/6008-88 • Telefax 0491/6008-244...
-
Seite 2: Funktionsweise
Regler selbsttätig zur ursprünglichen Temperatur zurück. 1.2 Funktionsweise In der Regeleinheit FHT 80B wird die Raumtemperatur gemessen und mit der durch das Zeitprogramm bzw. der von Hand vorgegebenen Solltemperatur verglichen. Aus der Differenz errechnet der Regelalgorithmus, wie das Ventil gefahren werden muss, um die gewünschte Temperatur zu... -
Seite 3: Sicherheitscode
1.3 Sicherheitscode Zur Absicherung gegen Störungen von anderen Funksys temen und um mehrere ELVFunkHeizkörperthermostat Systeme unabhängig voneinander in einem Haushalt betreiben zu können, ist das Funksignal mit einem zweiteili gen Sicherheitscode versehen. Jeder Teil umfasst 100 ver schiedene Einstellmöglichkeiten, so dass insgesamt 10.000 verschiedene Sicherheitscodes zur Verfügung stehen. - Seite 4 2.3 Installation des Tür-Fenster-Kontaktes FHT 80TF Im Gehäuse des FHT 80TF ist auf der linken und der rechten Seite je ein Magnetkontakt (sog. ReedKontakt) integriert. Mit diesen internen Kontakten ist es möglich, den Melder direkt an der zu überwachenden Tür bzw. dem zu über wachenden Fenster zu montieren.
- Seite 5 elektronischen Geräten (z. B. Computer) sollte deshalb ein ausreichender Abstand eingehalten werden. Bei Nutzung des internen Kontaktes wird der Magnet üblicherweise auf dem beweglichen Teil des Fensters (Flügel) montiert, während der FHT 80TF auf dem fest stehenden Teil (Rahmen) angebracht wird. Zur Ausrichtung sollten die nachfolgenden Hinweise beachtet werden.
- Seite 6 2.3.3 Montage von externen Magnetkontakten Der externe Kontakt ist gemäß seiner Anleitung am zu überwachenden Fenster anzubringen. Das Anschlusskabel des Magnetkontaktes ist durch die Kabelöffnung von hinten in das Gehäuse des FHT 80TF zu führen. Auf der Rückseite des Gehäuses befindet sich ein Kabelschacht, durch den das Kabel nach links oder rechts unter dem Gehäuse heraus...
- Seite 7 2.3.4 Inbetriebnahme des FHT 80TF In die Batteriehalter sind 2 Batterien der Größe Micro (AAA) einzulegen. Hierbei ist unbedingt die dargestellte Polarität zu beachten. Durch eine Blinkfolge der SignalLED zeigt der FHT 80TF seinen aktuellen Betriebsmodus an (s. Kapitel 2.3.5). Anschließend folgt eine circa eine Minute dauernde Synchronisierphase, in der die SignalLED im Sekundentakt blitzt.
- Seite 8 befindet sich im Programmiermodus. Jetzt sind alle Fenster, die überwacht werden sollen, mehrfach zu öffnen und zu schließen, so dass die Magnetkontakte betätigt werden. Anschließend ist die Taste zu drücken. Daraufhin zeigt die SignalLED durch eine Blinkfolge den neuen Betriebsmodus an.
-
Seite 9: Fenster-Auf-Erkennung
Um das Ventil zu schließen, • wechseln Sie durch Betätigen der Taste „FUNKTI ON“ in die Betriebsart „Manu“, • drehen Sie das Stellrad so lange links herum, bis „OFF“ in der Anzeige erscheint. MI DO FR SA SO Manu 3.8 Fenster-auf-Erkennung Sind TürFensterKontakte FHT 80TF installiert, so bedürfen diese keiner Bedienung. Sie erkennen das Öffnen des Fens ters und melden es per Funk an den Raumregler, der daraufhin die Solltemperatur auf die eingestellte Fensterauf... - Seite 10 3.9 Sonderfunktionen Das Menü „Sonderfunktionen“ enthält die unten aufgezählten Funktionen. (1) CALC Festlegen des Zeitpunktes der Entkalkungs fahrt (2) °C°F Auswählen der Einheit der Temperatur (Celsius bzw. Fahrenheit) (3) dAt Einstellen von Datum und Uhrzeit (4) CodE Verändern des Sicherheitscodes für die Funk übertragung bzw. Codieren neuer Ventilantriebe (5) An A Festlegen der Anzahl der Ventilantriebe, die der Regler steuert bzw.
- Seite 11 3.9.10 FEn Im Sonderfunktions-Menü „FEn“ kann der aktuelle Status der TürFensterKontakte abgefragt werden. Außerdem lassen sich von diesem Menü aus TürFensterKontakte neu anmelden oder löschen. Um in das Menü der TürFensterKontakte zu gelangen, ist wie folgt vorzugehen: • Betätigen Sie die Taste „PROG“ so lange, bis „Sond“ in der Anzeige erscheint. • Wählen Sie mit dem Stellrad die Sonderfunktion „FEn“.
- Seite 12 Durch Betätigen der „PROG“-Taste wird die Statusanzeige der TürFensterKontakte beendet und der Regler kehrt in den normalen Betriebsmodus zurück. 3.9.10.1 Anmelden eines Tür-Fenster-Kontaktes Um einen TürFensterKontakt am FHT 80B anzumelden, ist wie folgt vorzugehen: • Der Tür-Fenster-Kontakt muss gemäß Anleitung installiert sein (s. Kapitel 2.3). • Das Menü der Tür-Fenster-Kontakte ist wie zuvor beschrieben zu aktivieren.
- Seite 13 • Sollen keine weiteren Tür-Fenster-Kontakte angemeldet werden, so kehren Sie durch Betätigen der „PROG“- Taste in den normalen Betriebsmodus zurück. • Nach einigen Minuten hat sich der Regler auf das Senderaster der TürFensterKontakte synchronisiert und das System ist einsatzbereit. 3.9.10.2 Löschen von Tür-Fenster-Kontakten TürFensterKontakte, die nicht mehr benötigt werden bzw. außer Betrieb sind, sollten gelöscht werden, da sonst ständig ein EmpfangsausfallFehler angezeigt wird und der Stromverbrauch durch die wiederholten Versuche der Tür...
- Seite 14 ELV AG • PF 1000 • D-26787 Leer Telefon 0491/6008-88 • Telefax 0491/6008-244...
