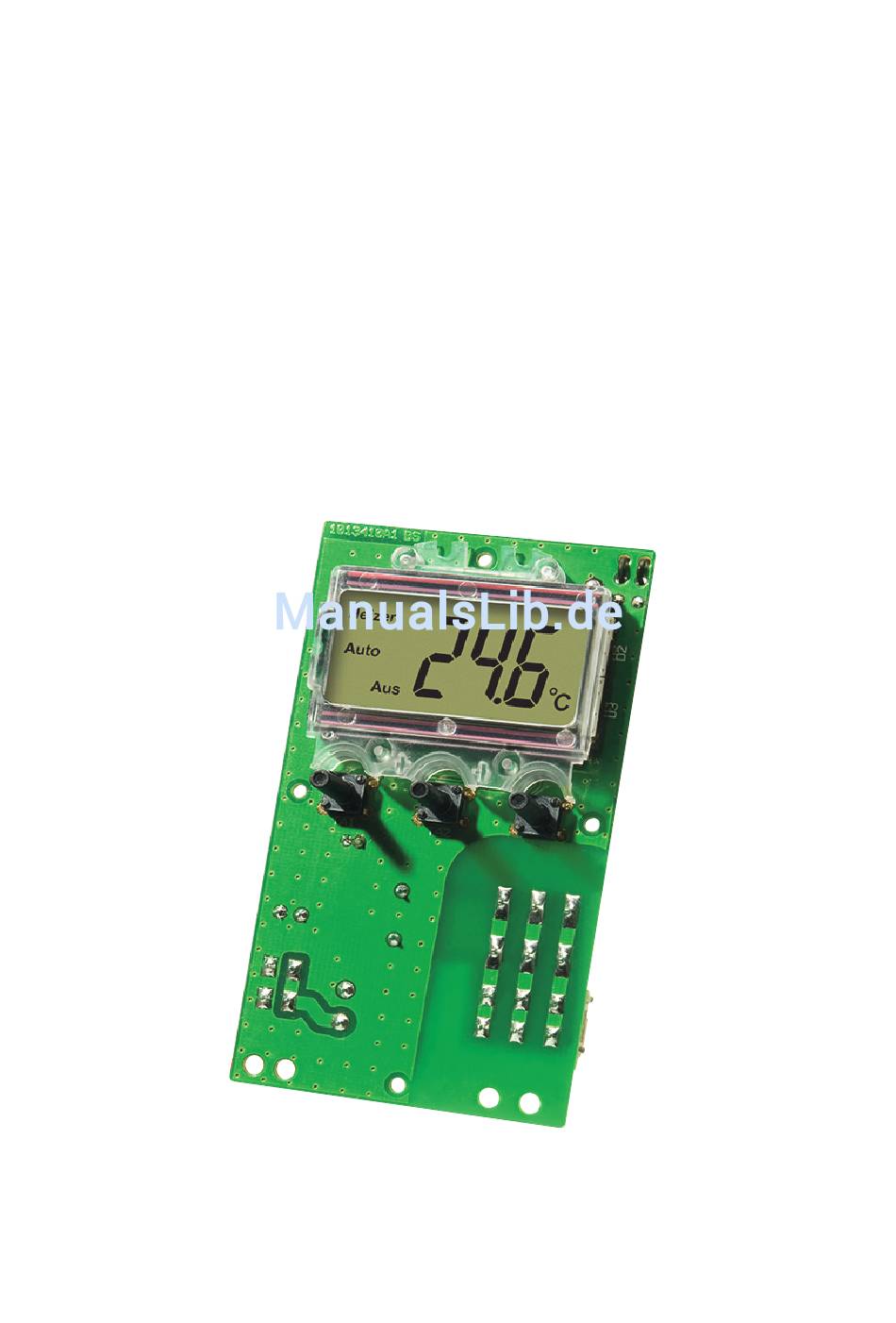

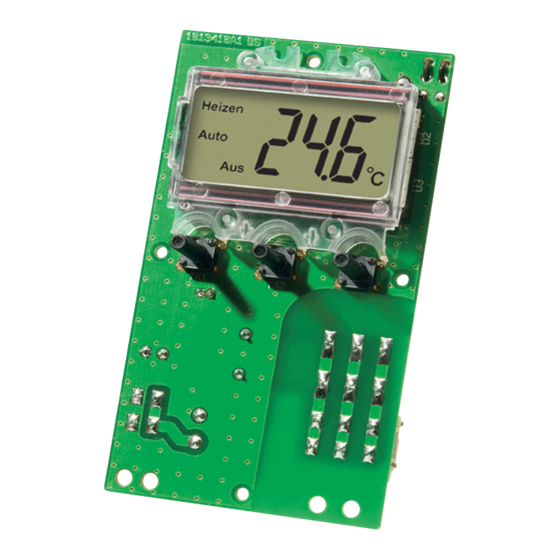

Universal- Thermostat-Modul UTM 200 Bedienungsanleitung ELV Elektronik AG • Postfach 1000 • D-26787 Leer Telefon 04 91/600 888 • Telefax 04 91/6008-244...
1. Beschreibung und Funktion Das UTM 200 ist ein sehr universell einsetzbarer und besonders einfach bedienbarer Elektronik-Thermostat mit digitaler Anzeige von Soll- und Ist-Temperatur. Er erfasst Temperaturdaten in einem sehr weiten Tem- peraturbereich über einen externen Temperatursensor und ist sowohl als Heizungs- wie auch Kühlthermostat einsetzbar.
3. Installation - Legen Sie den abgesetzten Fühler am vorgesehenen Messort ab bzw. befestigen Sie ihn am Messort, z. B. mit einem Kabelbinder. Hinweis: Der Temperaturfühler ist nicht für den dauerhaften Betrieb in Flüssigkeiten geeignet! - Installieren Sie das Gerät über die vorhandenen Montagebohrungen und Kunststoff-Abstandhalter am vorgesehenen Einsatzort, z.B.
der vorgesehenen Schaltaufgabe vorzunehmen. - Schließen Sie an die Klemme „12V ” polrichtig eine Gleichspannung im Bereich von 10 bis 16 V an. Die Gleichspannungsquelle muss einen Strom von mind. 100 mA liefern. Für die Vorbereitung der Leitung gelten die Ausführungen zum Lastanschluss entsprechend.
Seite 6
- Nun kehrt das Gerät in den Betriebsmodus zurück. Die aktuelle Temperatur am Fühler wird angezeigt, sowie der aktuelle Schaltzustand („Aus”/„Ein”). Betriebsart „Heizen” / „Kühlen” wählen Heizen - Soll das UTM 200 im Heizbetrieb arbeiten, so ist für die Ausschalttemperatur eine höhere Temperatur einzustellen als für die Einschalttemperatur.
Heizgerät eingeschaltet (Relais zieht an). Wird die Ausschalttemperatur überschritten, wird das Heizgerät ausgeschaltet (Relais fällt ab). Kühlen - Soll das UTM 200 im Kühlbetrieb arbeiten, so ist für die Ausschalttemperatur eine niedrigereTempera- tur einzustellen als für die Einschalttemperatur. Beispiel: Einschalttemperatur 22 °C Ausschalttemperatur 17 °C...
7. Entsorgungshinweis Gerät nicht im Hausmüll entsorgen! Elektronische Geräte sind entsprechend der Richtlinie über Elektro- und Elektronik-Altgeräte über die örtlichen Sammelstellen für Elektronik-Altgeräte zu entsorgen! ELV Elektronik AG • Postfach 1000 • D-26787 Leer Telefon 04 91/6008-88 • Telefax 04 91/6008-244...
