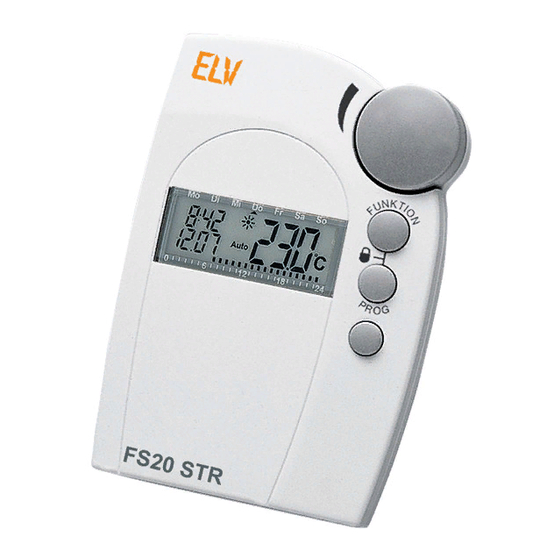

- Seite 1 Funk-Thermostat FS20 STR Bedienungsanleitung ELV Elektronik AG • Postfach 1000 • D-26787 Leer Telefon 0491/6008-88 • Telefax 0491/6008-244...
- Seite 2 2. Ausgabe Deutsch November 2008 Dokumentation © 2003 Alle Rechte vorbehalten. Ohne schriftliche Zustimmung des Herausgebers darf dieses Handbuch auch nicht auszugsweise in irgendeiner Form reproduziert werden oder unter Verwendung elektronischer, mechanischer oder chemischer Verfahren verviel- fältigt oder verarbeitet werden. Es ist möglich, daß...
-
Seite 3: Inhaltsverzeichnis
1.3 Technische Hinweise ..........9 1.4 Lieferumfang ............10 2. Installation des Systems ..........10 2.1 Anbringen der Regeleinheit FS20 STR ....10 2.2 Anbringen der Schalteinheit ........14 3. Programmieren des Systems ........14 3.1 Einstellen der Komfort- und Absenktemperatur..14 3.2 Das Wochenprofi... -
Seite 4: Beschreibung Des Systems
FS20-Schalteinheit wie z. B einer Funk-Schalt- steckdose FS20 ST. Durch das Zweipunkt-Verhalten mit Hysterese des FS20 STR kann mit einem solchen System die Temperatur innerhalb eines Raumes auf einen vorge- gebenen Wert geregelt werden. Das individuell anpassbare Zeitprogramm bietet die Möglichkeit entsprechend der Nut-... -
Seite 5: Das Fs20-Adress-System
1.2 Das FS20-Adress-System Damit mehrere FS20-Komponenten nebeneinander betrie- ben werden können, ohne sich gegenseitig zu beeinfl ussen, ist die Funkübertragung mit einer umfangreichen Codierung gesichert. Diese Codierung besteht aus dem Hauscode und der Adresse. Der Hauscode dient, wie es der Name schon sagt, zur Unterscheidung des eigenen Funksystems von Funksystemen, die in der Nachbarschaft betrieben werden. - Seite 6 Funktionsgruppen-Adressen Mehrere Empfänger werden durch die Zuweisung einer Funktionsgruppen-Adresse als funktionale Einheit defi niert. Werden beispielsweise alle Lampen im Haus einer Funktions- gruppe zugeordnet, so lässt sich das ganze Haus über nur einen Tastendruck hell erleuchten oder verdunkeln. Lokale Masteradressen Mehrere Empfänger werden räumlich als eine Einheit defi...
- Seite 7 Adressgruppe Unteradresse Globaler Master Lokaler Master Funktionsgruppe Einzeladresse 44 = Dieser Wert ist auf 44 einzustellen 44 = Dieser Wert darf nicht auf 44 eingestellt werden, also nur auf 11, 12, 13, 14, 21, 22, 23, 24, 31, 32, 33, 34, 41, 42 oder 43 1.2.1 Beispiel Die Abbildung zeigt eine mögliche Konfi...
- Seite 8 Sender und wird durch die Adresszuweisung an den Empfänger übertragen. Werkseitig sind für den Hauscode und die Adresse zufällige Werte in den FS20 STR programmiert worden. Wenn bereits andere FS20-Komponenten vorhanden sind, lassen sich der Hauscode und die Adresse wie im Kapitel 3.6.3 beschrie- ben, leicht entsprechend einstellen.
-
Seite 9: Technische Hinweise
1.3 Technische Hinweise Die wichtigsten technischen Daten sind in der unten stehen- den Tabelle zusammengefasst. Reichweite (Freifeld): ..........bis 100 m Funkfrequenz: ............868,35 MHz Stromversorgung: ....2 Alkaline-Mignon-Batterien Batterielebensdauer: ...........ca. 2 Jahre Temperaturbereich:........6 °C bis 30 °C Anzahl der Schaltzeiten: ..4 pro Tag bzw. 28 pro Woche •... -
Seite 10: Lieferumfang
1 x Wandhalter für die Regeleinheit mit Befestigungsmaterial 1 x Bedienungsanleitung 2 x Mignon-Batterie 2. Installation des Systems 2.1 Anbringen der Regeleinheit FS20 STR 2.1.1 Geeigneter Montageort Wählen Sie einen geeigneten Ort für das Anbringen der Regel- einheit. Dieser sollte •... -
Seite 11: Einlegen Der Batterien In Die Regeleinheit
2.1.2 Montage des Wandhalters Zur Montage gehen Sie wie folgt vor: • Nehmen Sie den Wandhalter von der Rückseite der Regel- einheit ab, indem Sie diesen nach unten schieben. • Halten Sie den Wandhalter mit der runden Seite nach oben weisend lotrecht an die Wand. - Seite 12 Nach einem kurzen Displaytest sind folgende Einstellungen an der Regeleinheit vorzunehmen: • Einstellung Jahr: Es erscheint folgende Anzeige: MI DO FR SA • Stellen Sie mit dem Stellrad das Jahr ein und bestätigen Sie mit der Taste „PROG”. • Einstellung Monat: Es erscheint folgende Anzeige: MI DO FR SA SO •...
- Seite 13 • Einstellung Uhrzeit: Es erscheint folgende Anzeige: MI DO FR SA • Stellen Sie mit dem Stellrad die Stunden ein und bestätigen Sie mit der Taste „PROG”. • Es erscheint folgende Anzeige: MI DO FR SA • Stellen Sie mit dem Stellrad die Minuten ein und bestätigen Sie mit der Taste „PROG”.
-
Seite 14: Anbringen Der Schalteinheit
Verbraucher zu schalten. Da die Schalteinheit noch nicht auf eine Adresse programmiert ist, muss diese nach der Installation vom FS20 STR übertragen werden (s. Kapitel 3.6.3). Die Regeleinheit ist werkseitig auf Heiz- betrieb eingestellt. Wenn das gesteuerte Gerät zum Kühlen dient, muss deshalb zunächst auf Kühlbetrieb umgeschaltet... -
Seite 15: Das Wochenprofi L Gestalten
Komfort- und die Absenktemperatur verändern: • Betätigen Sie die Taste „ ” länger als 3 Sekun- • Es erscheint die Anzeige: MI DO FR SA SO • Stellen Sie die gewünschte Komforttemperatur mit dem Stellrad ein. • Betätigen Sie die Taste „ ”... - Seite 16 einzeln verändert und damit den persönlichen Lebensge- wohnheiten angepasst werden. • Betätigen Sie die „PROG”-Taste 1 mal kurz • Es erscheint die Anzeige: MI DO FR SA SO Prog • Wählen Sie mit dem Stellrad den Tag aus, für den das Zeitprogramm verändert werden soll.
- Seite 17 • Wählen Sie mit dem Stellrad den Zeitpunkt, ab dem auf die Komforttemperatur geregelt werden soll. • Bestätigen Sie diesen durch Betätigen der „PROG”- Taste • Es erscheint in der Anzeige der erste Absenk-Zeit- punkt: MI DO FR SA SO Prog •...
-
Seite 18: Betriebsarten
• Alle Einstellungen sind jeweils durch Betätigen der „PROG”-Taste zu bestätigen. Auf das Programmie- ren der 2. Absenktemperatur-Zeit folgt wieder der normale Betriebsmodus. Die Skala am unteren Displayrand folgt den aktuellen Ände- rungen, sodass die Auswirkungen auf das Tagesprofi l direkt zu erkennen sind. -
Seite 19: Manueller Betrieb
im Zeitprogramm kehrt der Thermostat dann selbsttätig zum zeitgesteuerten Programm zurück. 3.3.2 Manueller Betrieb Im manuellen Betrieb (Anzeige „Manu”) verbleibt der Regler dauerhaft auf der eingestellten Temperatur. Ein automatischer, zeitgesteuerter Wechsel erfolgt nicht. Diese Funktion ent- spricht der eines konventionellen Thermostaten. 3.3.3 Urlaubs-/Partyfunktion In dieser Betriebsart (Koffer-Symbol im Display) verbleibt die Temperatur für einen defi... -
Seite 20: Tastensperre
3.4 Tastensperre Um das Gerät vor einem unbeabsichtigten Verstellen z. B. durch Kinder zu schützen, ist eine Sperrfunktion für die Tas- ten und das Stellrad integriert. • Um die Sperre zu aktivieren, sind die Tasten „FUNK- TION” und „PROG” gleichzeitig zu betätigen. •... - Seite 21 Ausschalten führen. Die Einschalttemperatur liegt dabei un- terhalb des Sollwertes, die Ausschalttemperatur oberhalb des Sollwertes. Die Differenz zwischen Einschalttemperatur und Ausschalttemperatur ist die Hysterese. Um das Regelver- halten an die Umgebungsbedingungen anpassen zu können ist die Hysterese einstellbar. Eine Vergrößern der Hysterese führt zu einer geringeren Schalthäufi...
- Seite 22 3.6.2 Einstellen von Datum und Uhrzeit „dAt” • Betätigen Sie die Taste „PROG” so lange bis „Sond” in der Anzeige erscheint. • Wählen Sie mit dem Stellrad die Sonderfunktion „dAt” aus. • Bestätigen Sie diese mit der „PROG”-Taste. Die weiteren Einstellungen sind, wie in „2.1.3 Einlegen der Batterien in die Regeleinheit”...
- Seite 23 • Dieser kann nun ggf. mit dem Stellrad verändert wer- den. • Bestätigen Sie mit der „PROG”-Taste. • Es wird der zweite Teil des eingestellten Hauscodes angezeigt: MI DO FR SA • Dieser kann nun ggf. mit dem Stellrad verändert wer- den.
- Seite 24 Der Regler kehrt anschließend in den normalen Betriebs- modus zurück. 3.6.4 Wechsel zwischen Heiz- und Kühlregelung „CooL” Der FS20 STR kann sowohl zum Schalten von Verbrauchern mit Heizfunktion als auch zum Schalten von Verbrauchern mit Kühlfunktion wie z. B. Ventilatoren oder Klimageräte ver- wendet werden.
- Seite 25 • Betätigen Sie die Taste „PROG” so lange, bis „Sond” in der Anzeige erscheint. • Wählen Sie mit dem Stellrad die Sonderfunktion „CooL” aus. • Bestätigen Sie diese mit der „PROG”-Taste. • Mit dem Stellrad kann nun der gewünschte Modus gewählt werden: „CooL An”...
-
Seite 26: Batteriewechsel
4. Batteriewechsel Erscheint im Display das Symbol „ ”, so sind die Batterien erschöpft. • Nehmen Sie die Regeleinheit vom Wandhalter und öffnen Sie den Batteriefachdeckel durch Schieben nach unten. • Entfernen Sie die Batterien aus dem Batteriefach und entsorgen Sie diese umweltgerecht. •... -
Seite 27: Problembehebung
- Schlecht abgeschirmte PCs können in den Empfänger einstrahlen und die Reichweite vermindern. 5.2. Service Bei Fragen oder Problemen wenden Sie sich bitte schriftlich an unseren Kundenservice: per Brief: ELV Elektronik AG Kundenservice 26787 Leer per E-Mail: technik@elv.de oder per Fax:... -
Seite 28: Entsorgungshinweis
6. Entsorgungshinweis Gerät nicht im Hausmüll entsorgen! Elektronische Geräte sind entsprechend der Richtlinie über Elektro- und Elektronik-Altgeräte über die örtlichen Sammelstellen für Elektronik- Altgeräte zu entsorgen! ELV Elektronik AG • Postfach 1000 • D-26787 Leer Telefon 0491/6008-88 • Telefax 0491/6008-244...
