Universal-Thermostat UT 200 Bedienungsanleitung ELV Elektronik AG • Postfach 1000 • D-26787 Leer Telefon 04 91/600 888 • Telefax 04 91/6008-244...

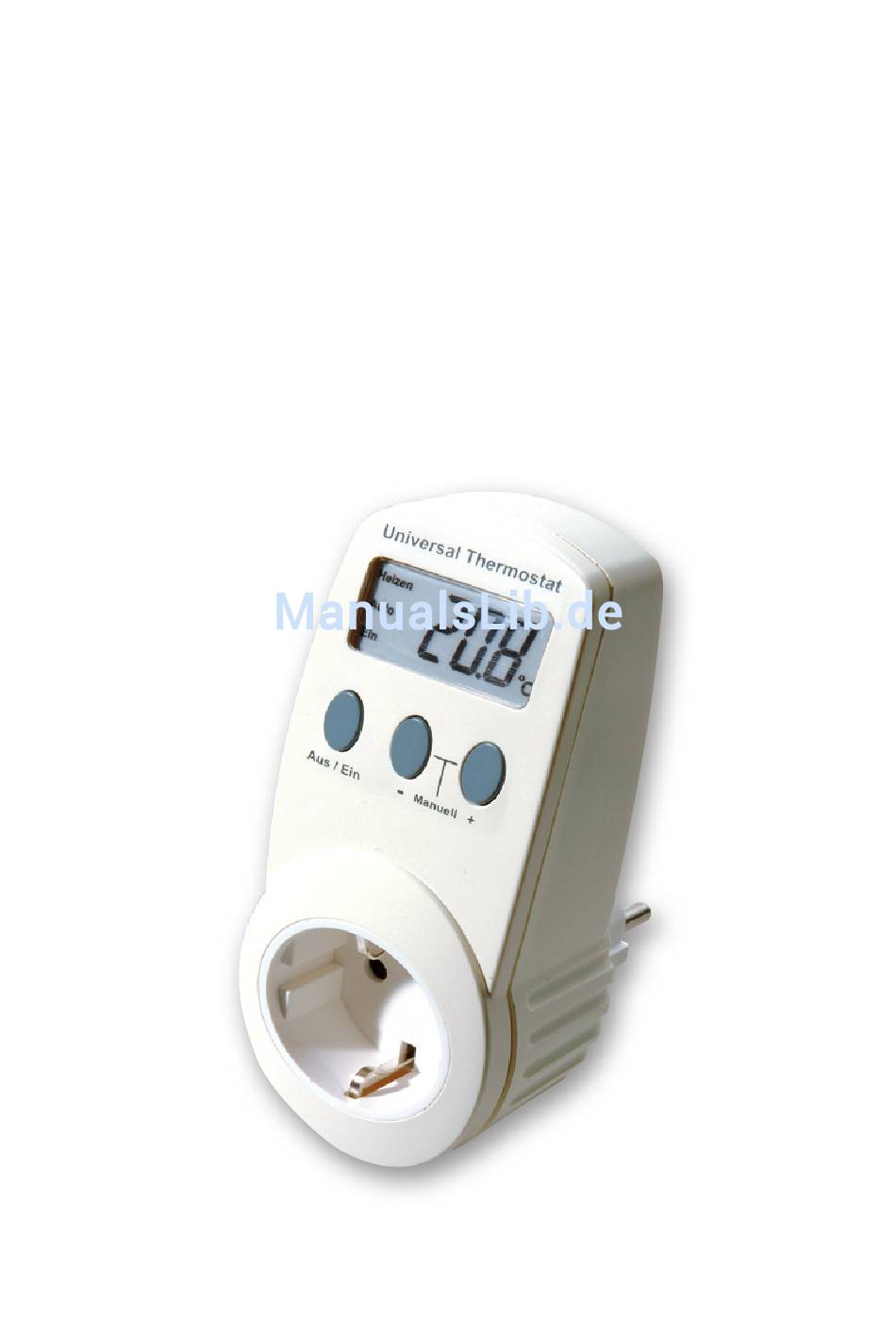

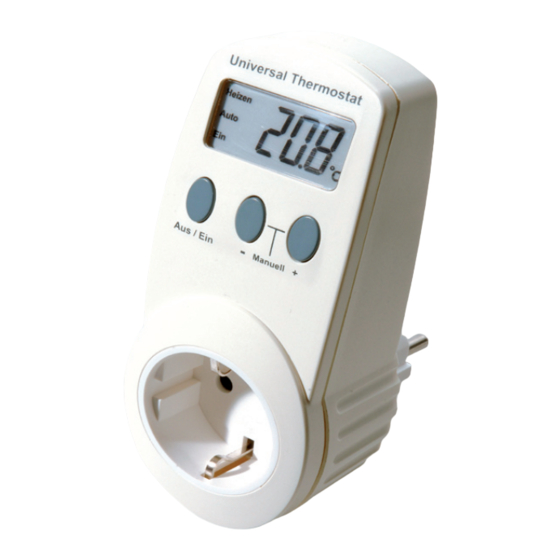

1. Beschreibung und Funktion Der UT 200 ist ein sehr universell einsetzbarer und be- sonders einfach bedienbarer Elektronik-Thermostat mit digitaler Anzeige von Soll- und Ist-Temperatur. Er erfasst Temperaturdaten in einem sehr weiten Tempera- turbereich über einen externen Temperatursensor und ist sowohl als Heizungs- wie auch Kühlthermostat einsetzbar.
- Stecken Sie das Gerät mit dem Netzstecker in eine 230-V-Schutzkontaktsteckdose und schließen Sie die Last (max. 16 A / 3680 VA) an die Steckdose des UT 200 an. - Nach einem kurzen Selbsttest befindet sich das Gerät im Automatikmodus und die aktuelle Temperatur am Fühler wird angezeigt.
Seite 5
- Die Rückkehr in den Automatik-Modus erfolgt durch Drücken der Taste „+” oder „–”. Im Display erscheint „Auto”. Ein- und Ausschalttemperatur einstellen - Für den Automatik-Betrieb ist eine Einschalt- und eine Ausschalttemperatur einzustellen, bei deren Erreichen die Last ein- bzw. ausgeschaltet wird. - Kontrollieren Sie, ob sich das Gerät im Automatik- Modus befindet („Auto”...
Seite 6
Betriebsart „Heizen” / „Kühlen” wählen Heizen - Soll der UT 200 im Heizbetrieb arbeiten, so ist für die Ausschalttemperatur eine höhere Temperatur einzustellen als für die Einschalttemperatur. Beispiel: Einschalttemperatur 15 °C Ausschalttemperatur 22 °C - Wird die Einschalttemperatur unterschritten, wird das Heizgerät eingeschaltet.
4. Technische Daten Temperatursensor: ..abgesetzt (2 m Anschlussleitung) Schaltleistung: ..........230 V / 16 A Temperaturbereich:......- 40 °C bis + 99,9 °C Betriebsart: ........Heiz- oder Kühlbetrieb Ein- und Ausschalttemperatur unabhängig voneinander einstellbar Abm. (B x H x T): ....55 x 134 x 40 (ohne Stecker) 5.
Seite 8
