S M A RT T EM P E R ATU R E M O N I TO RI NG RE L AYS
2 4
In der obigen Abbildung befindet sich der schwarze Hintergrund hinter dem
Kreuzsymbol, was bedeutet, dass das Sensorfehlersignal nicht dem Relais zuge-
ordnet ist.
Relais-Arbeitsprinzip
Für jedes der Relais kann das Arbeitsprinzip auf das Arbeitsstromprinzip (S) oder
das Ruhestromprinzip (Ö) eingestellt werden. Das Ruhestromprinzip bedeutet,
dass die Relaisspule sofort erregt wird, wenn kein Ereignis eintritt. Tritt ein Feh-
ler auf, fällt das Relais ab. Das Arbeitsstromprinzip bedeutet, dass die Relais-
spule beim Ausbleiben eines Ereignisses stromlos ist und beim Auftreten eines
Fehlers das Relais anzieht.

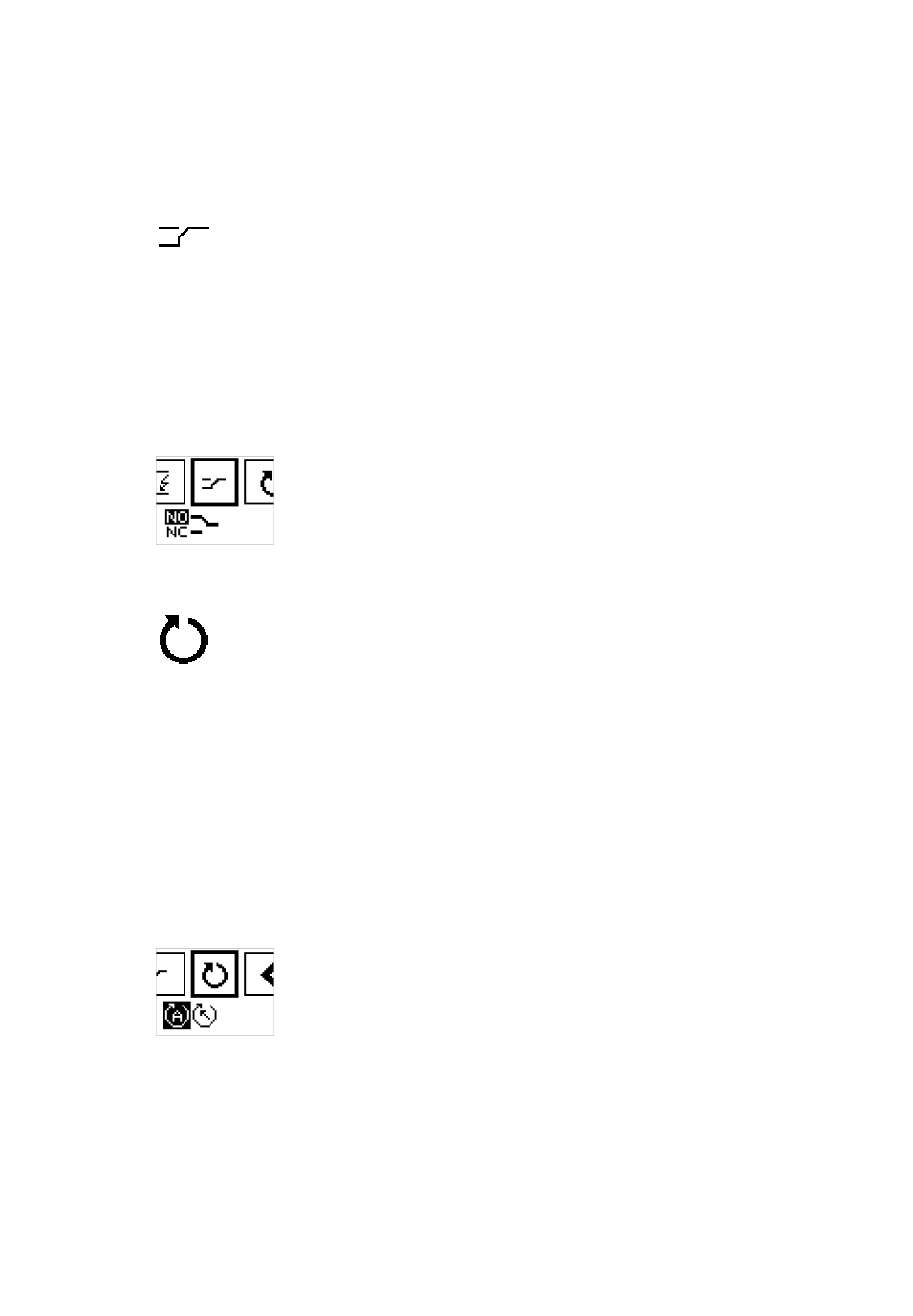

Relais 1 – Arbeitsprinzip:
Reset/Auslösebestätigung
Die CM-TCS-Geräte bieten zwei Reset-Optionen: manueller oder automatischer
Reset. Die Standardeinstellung für alle Relais ist der automatische Reset.
Bei Konfiguration mit automatischem Reset schaltet das Relais in seine Aus-
gangslage zurück, sobald die gemessene Temperatur unter oder über (je nach-
dem, ob Über- oder Untertemperaturüberwachung eingestellt ist) dem Schwel-
lenwert plus Hysteresewert liegt und keine andere Schaltbedingung aktiv ist.
Beim manuellen Reset bleibt das Relais in der geschalteten Position, auch wenn
der Gut-Zustand wieder erreicht wird. Der Benutzer muss den Reset manuell
über das Display aktivieren.
Relais 1 – Reset:
9AKK108469A1377
