S M A RT T EM P E R ATU R E M O N I TO RI NG RE L AYS

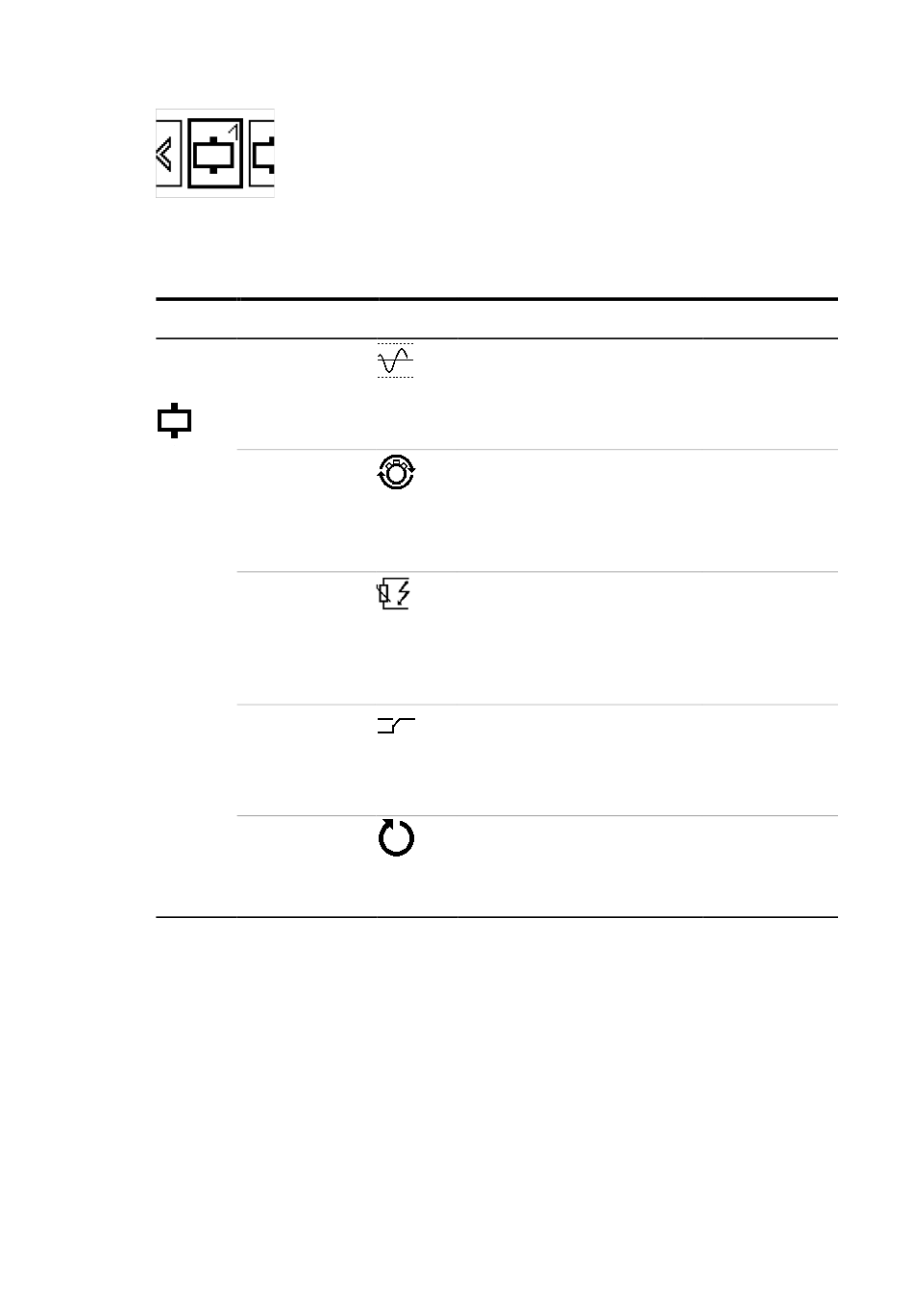

Relais-Menü mit ausgewähltem Relais 1:
Wenn Sie auf das Relais drücken, gelangen Sie in das Untermenü des ausgewähl-
ten Relais. Die folgenden Parameter können für jedes Relais eingestellt werden:
Menü
Parameter
Relais 1 -
Signale
2
Zyklische
Schaltfunktion
Sensorfehler
Arbeitsprinzip
Reset
Signalzuordnung
In diesem Schritt können die konfigurierten Signale dem zuvor ausgewählten Re-
lais zugewiesen werden. Mit der Drück-Dreh-Taste können die verfügbaren Sig-
nalkategorien nacheinander ausgewählt werden: Schwellwert, zyklische Schalt-
funktion, Sensorfehler. Zusätzlich können das Arbeitsprinzip und die
Rücksetzmöglichkeit definiert werden.
Die folgende Abbildung zeigt das Zuweisungsmenü für Schwellenwerteinstellun-
gen. Die Zahlen stehen für die zuvor konfigurierten Signale von eins bis sechs.
Der schwarze Hintergrund hinter der Nummer bedeutet, dass dieses Signal dem Relais zuge-
.
wiesen ist
Symbol
Erläuterung
Die im vorherigen Menü defi-
nierten Signale können einem
der beiden Relais zugewiesen
werden.
Eine der beiden im vorherigen
Menü definierten zyklischen
Schaltfunktionen kann einem
der beiden Relais zugewiesen
werden.
Ein Sensorfehlersignal kann
einem der Relais zugewiesen
werden.
Das Arbeitsprinzip der Relais
kann für jedes der beiden Re-
lais unabhängig eingestellt
werden.
Für jedes Relais kann eine au-
tomatische oder manuelle
Rückstellung eingestellt wer-
den.
9AKK108469A1377
2 2
Datenbereich
[1, 2, 3, 4, 5, 6]
Standard:
Werkseinstel-
lung 1
[1, 2]
Standard: Keine
[aktiviert, deak-
tiviert]
Standard:
Werkseinstel-
lung 1
[S, Ö]
Standard:
Werkseinstel-
lung 1
[Auto, Hand]
Standard: Auto
