Schwellenwert
Im Schwellenwert-Menü kann die Über- oder Untertemperaturüberwachung und
der Temperaturwert für den Sensorkreis eingestellt werden. Das CM-TCS verfügt
über einen Sensorkreis: T1/T2/T3.

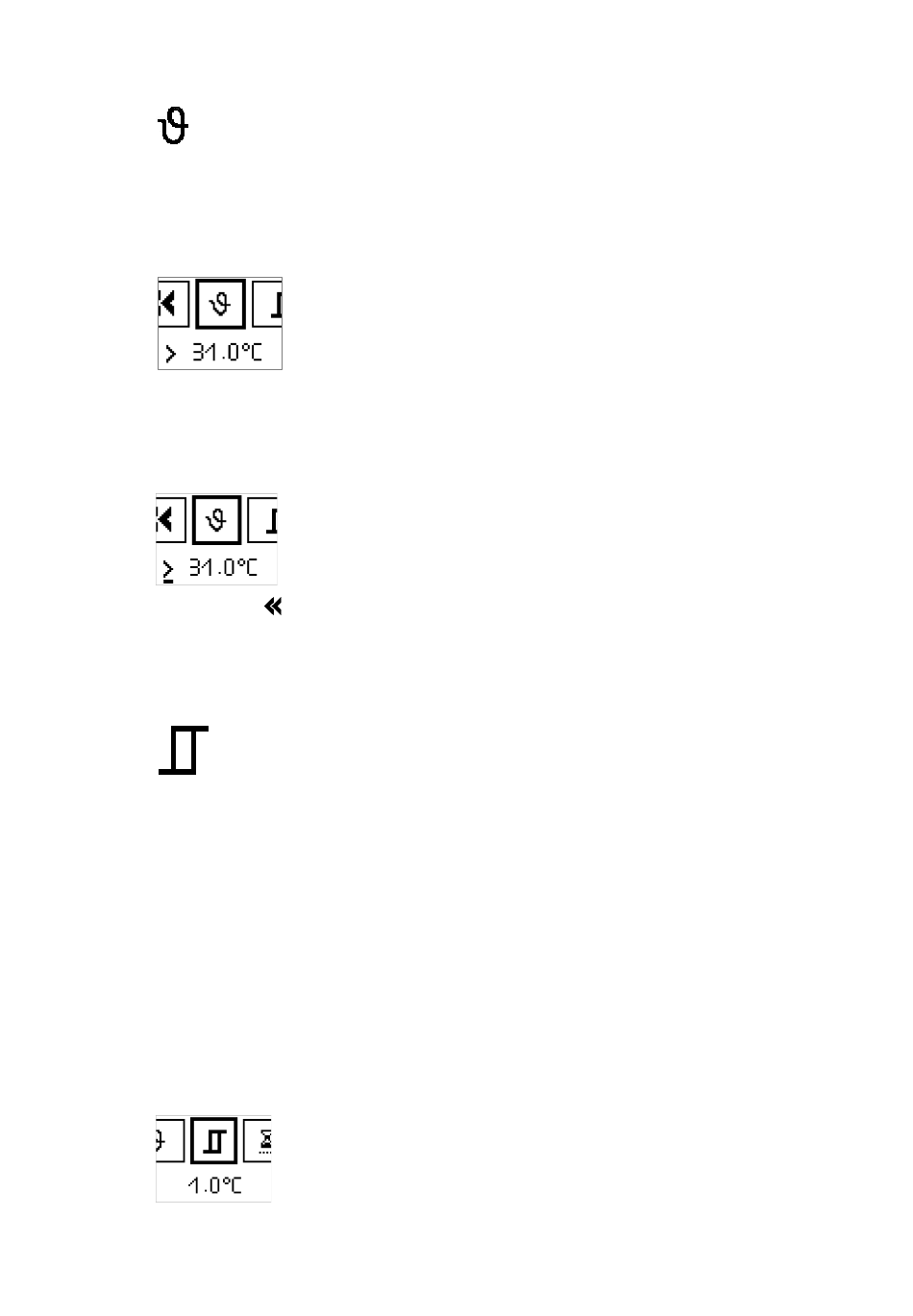

Signal 1 – Schwellenwert:
Der aktuell ausgewählte Parameter ist unterstrichen und kann durch Drehen ver-
ändert werden. Nach dem Einstellen des neuen Wertes wird durch ein weiteres
Drücken die neue Auswahl bestätigt oder die Konfiguration verlassen.
Schwellenwert – Auswahl Über- oder Untertemperatur:
Drücken auf
führt zurück zur nächsthöheren Menüebene. Alternativ kann die
Taste 2 Sekunden lang gedrückt werden.
Hysterese
In diesem Untermenü kann die Hysterese in Bezug auf den konfigurierten Schwellen-
wert eingestellt werden. Der Begriff Hysterese bezieht sich auf das Rückfallen eines
angezogenen Relais, nachdem sein Schwellenwert wieder erreicht wurde.
Beispiel: Das Relais zieht an, wenn die Temperatur über 100 °C ansteigt, d. h. Über-
temperatur erkannt wird, und das Ausgangsrelais zieht an (Arbeitsstromprinzip),
fällt aber nicht sofort ab, wenn die Temperatur wieder auf den Schwellenwert von
100 °C sinkt, sondern erst, wenn der Schwellenwert minus Hysteresewert erreicht ist,
z. B. 95 °C bei einer Hysterese von 5 °C.
Die Hysterese wird als absoluter Wert angegeben, der zum Schwellenwert addiert
oder subtrahiert wird, je nachdem, ob die Konfiguration eine Unter- oder Übertem-
peraturüberwachung vorsieht. Die Rückfallhysterese verhindert, dass das Relais bei
Temperaturschwankungen um den Schwellenwert herum an- und ausschaltet.
Hysterese-Menü:
9AKK108469A1377
