3.
Inbetriebnahme
Die intelligenten Temperaturrelais sind auf zwei Arten konfigurierbar:
-
Die erste Möglichkeit besteht über das LCD-Display und die Drück-Dreh-
Taste auf der Gerätevorderseite.
-
Die zweite Möglichkeit ist die Verwendung der EPiC Smartphone-App.
In den nächsten Abschnitten wird die Konfiguration über das LCD-Display und
die Drück-Dreh-Taste erläutert.
3.1.
Hauptbildschirm

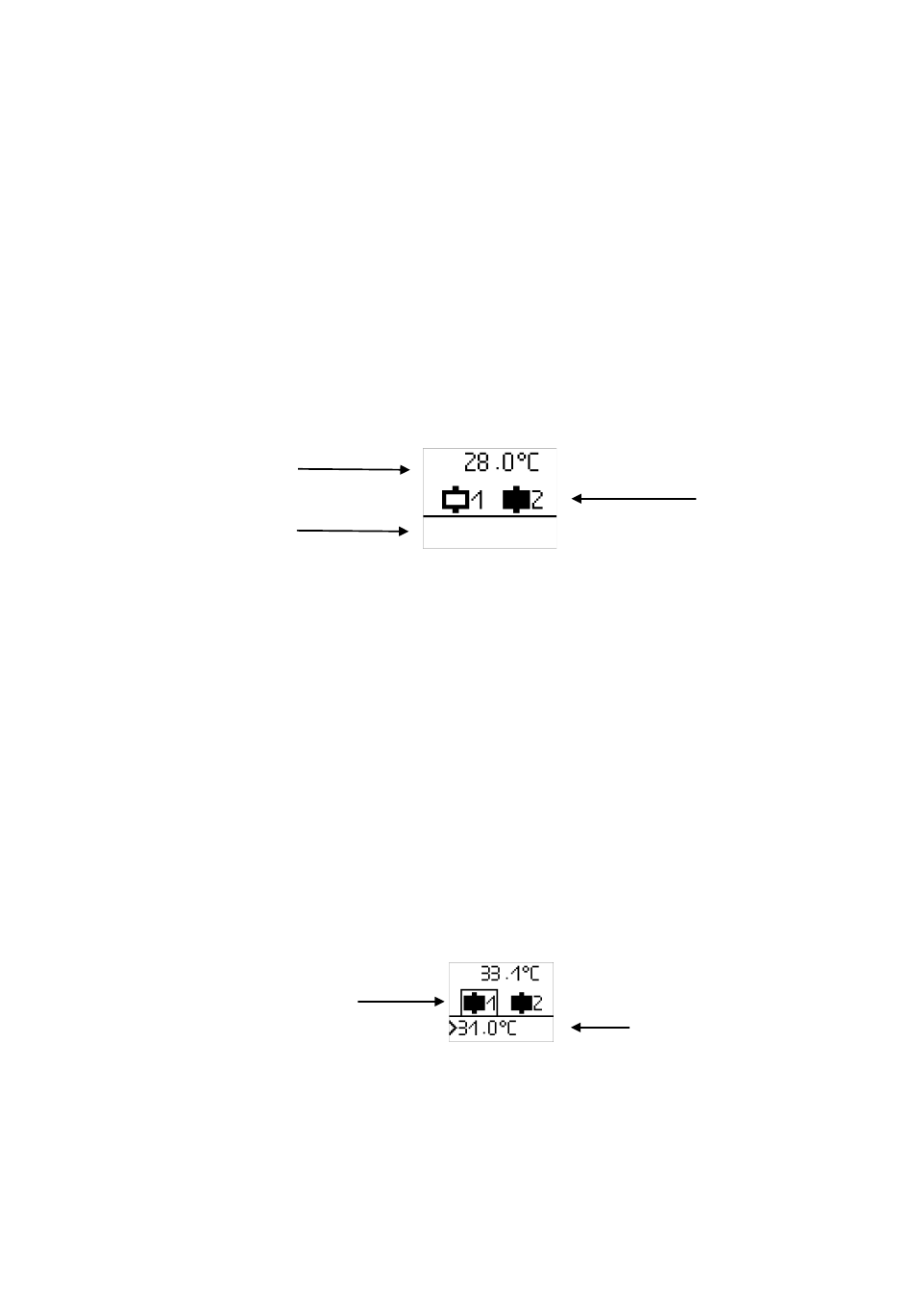

Auf dem Hauptbildschirm werden die wichtigsten Informationen zum Status des Geräts an-
Der Hauptbildschirm ist in drei Abschnitte unterteilt, von denen jeder an-
gezeigt.
dere Informationen enthält.
Abschnitt eins zeigt die vom Messkreis gemessene Temperatur an.
Im zweiten Abschnitt wird der Relaisstatus angezeigt. Anhand des Symbols kann
der tatsächliche Zustand des Relais sofort festgestellt werden: ein weißes Relais
bedeutet, dass das Relais stromlos ist, und ein ausgefülltes Symbol bedeutet,
dass es mit Strom versorgt ist. Die Relais sind entsprechend den Nummern auf
den Klemmen nummeriert, z. B. Relais 1 entspricht der Klemmenbelegung
11/12/14.
Abschnitt drei wird im Falle einer Relaisauslösung zur Anzeige der Auslöseinfor-
mationen verwendet. In diesem Abschnitt finden Sie auch Informationen zu Kon-
figurationen, die von der Standardeinstellung abweichen, z. B. zyklische Schalt-
funktion in Betrieb oder Simulationsmodus ausgewählt. Im Beispiel der
zyklischen Schaltfunktion wird hier das Symbol für die zyklische Schaltfunktion
angezeigt.
Rahmen um Relais 1
Ist mehr als eine Auslösung aktiv, wechselt die Information im Rhythmus von 10
Sekunden zwischen den Relais. Das Relais, dessen Status angezeigt wird, ist ein-
gerahmt. Zur Anzeige des Auslösegrunds für ein bestimmtes Relais kann der Be-
nutzer den zweiten Abschnitt aufrufen und zwischen den Relais wechseln, damit
der erforderliche Wert angezeigt wird, oder eine Auslösung zurücksetzen, wenn
der manuelle Reset ausgewählt wurde. Mit einer Drehbewegung wird der
1
3
9AKK108469A1377
10
2
Auslösegrund für Relais 1:
Übertemperatur >31 °C
