S M A RT T EM P E R ATU R E M O N I TO RI NG RE L AYS
Relais 1 – zugeordnete Schwellenwertsignale:
Zum Ändern der Zuordnung der Signale drücken Sie auf das Signalsymbol und
öffnen damit das Untermenü. Durch Drehen der Drück-Dreh-Taste kann jede der
Zahlen ausgewählt werden. Zum Zuordnen eines Signals muss die Taste ge-
drückt werden.

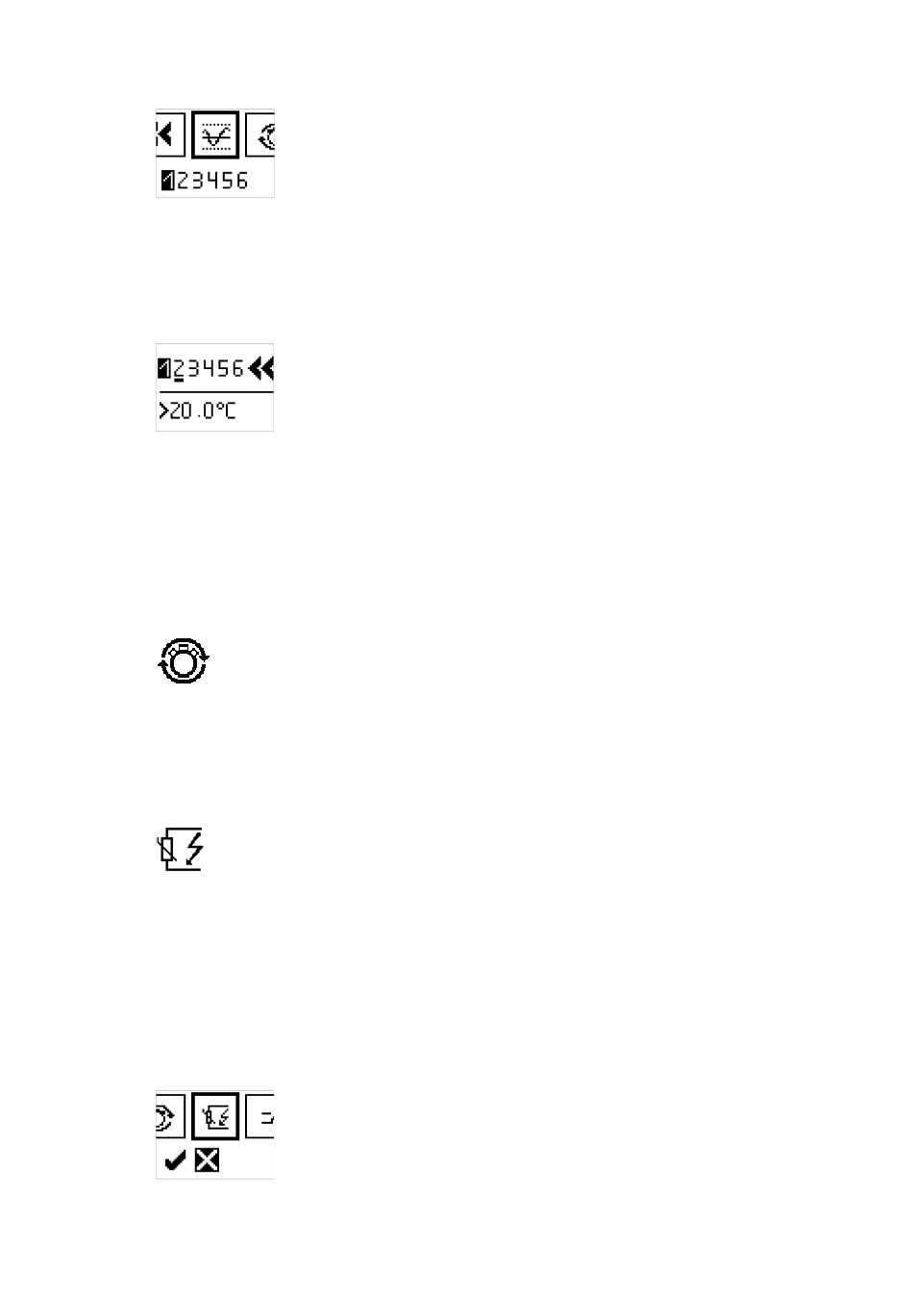

Relais 1 – Zuordnung der Schwellenwertsignale:
In der obigen Abbildung ist das Signal 1 bereits dem Relais 1 zugeordnet. Der
Cursor unter Signal 2 zeigt dem Benutzer die Position auf dem Display an. Für
das Signal, unter dem sich der Cursor gerade befindet, wird die Konfiguration in
der unteren Zeile des Bildschirms angezeigt. In der Abbildung für Signal 2 ist die
Schwellenwertkonfiguration >20,0 °C
Zyklische Schaltfunktion
Die Zuordnung der zyklischen Schaltfunktionen erfolgt nach dem gleichen Prin-
zip wie die Zuordnung der Schwellenwertsignale.
Sensorfehlersignal
Das Sensorfehlersignal wird zur Erkennung eines Kurzschlusses oder Leitungs-
bruchs am Messkreiseingang verwendet. Die Zuordnung des Sensorfehlers kann
für jedes Relais vorgenommen werden, indem das Häkchen im Menü Sensorfeh-
ler-Signalzuordnung gesetzt wird. Wählen Sie das Kreuzsymbol aus, wenn Sie die
Zuweisung des Sensorfehlersignals aufheben möchten. Im Gegensatz zu den
vorherigen Signalen ist der Sensorfehler ein Standardsignal, das keine zusätzli-
che Konfiguration erfordert.
Relais 1 – Sensorfehler:
9AKK108469A1377
