4.2.
Benutzerprofile und individuelle Parametrierung
Alle Parameter des CM-TCS können entsprechend den Bedürfnissen des Benut-
zers angepasst werden. Die individuelle Parametrierung besteht aus drei Schrit-
ten: Sensorkonfiguration, Signaldefinition und Relaisbelegung.
1. Schritt: Konfigurieren Sie zunächst den angeschlossenen Sensortyp für
-
den Messkreis. Folgende Sensortypen stehen zur Auswahl: PT100,
PT1000, PTC, NTC, Bimetallschalter.
-
2. Schritt: Definieren Sie die Signale, die die gemessene Temperatur mit
dem konfigurierten Schwellenwert vergleichen. Die folgenden Operatoren
sind verfügbar: <, >
3. Schritt: Weisen Sie die Signale einem Relaisausgang zu. Das heißt, so-
-
bald ein Signal „wahr" wird, wird der zugeordnete Relaisausgang aktiviert.
Dem gleichen Relaisausgang können mehrere Signale zugewiesen wer-
den. In diesem Fall wird der Relaisausgang aktiv, sobald mindestens ein
Signal „wahr" (oder in Betrieb) ist.
4.2.1.
1. Schritt: Sensorkonfiguration
In diesem Menü können die allgemeinen Einstellungen für den Messkreis vorge-
nommen werden. Wählen Sie hier aus, welcher Sensortyp an den Messkreis ange-
schlossen ist.

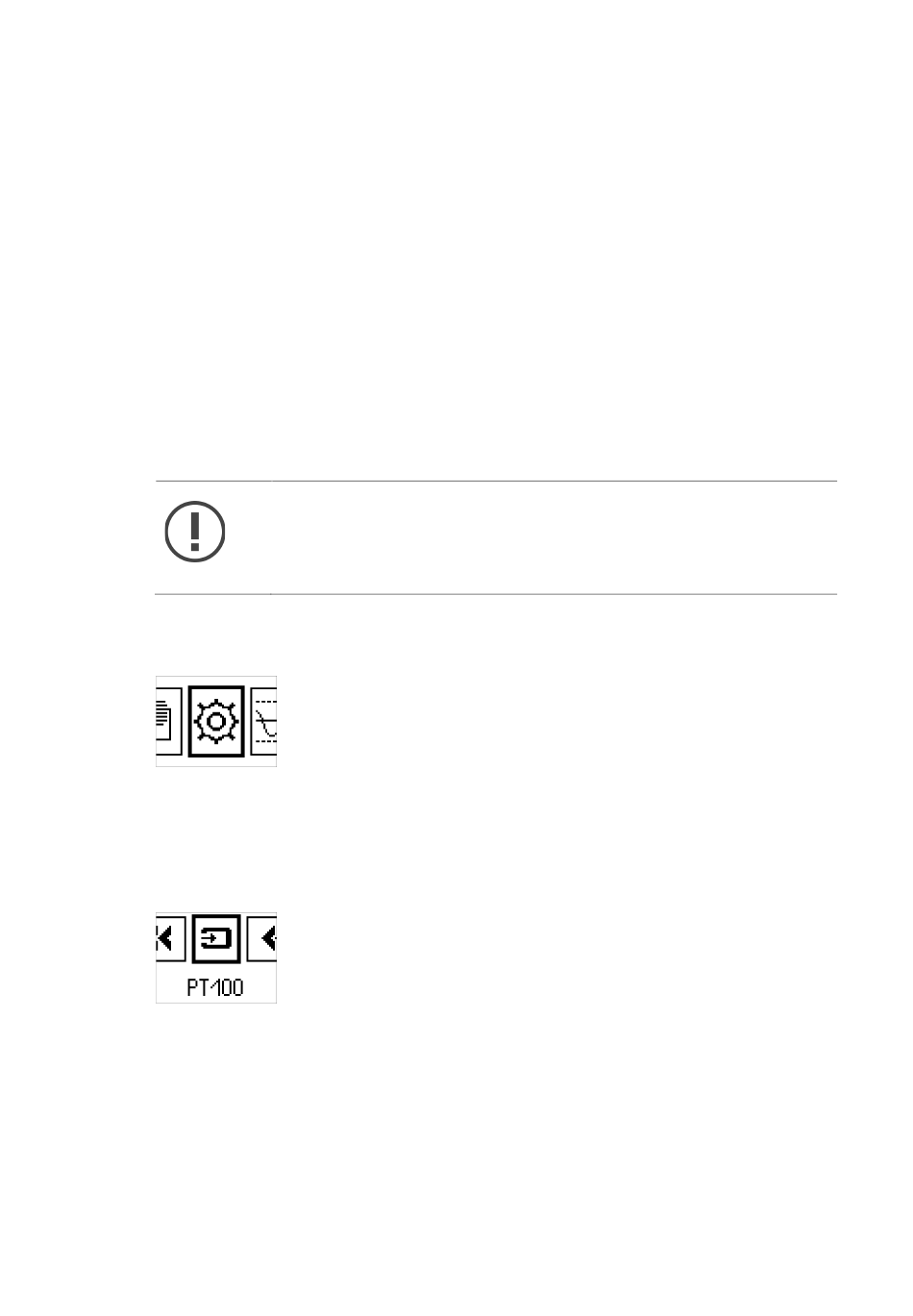

Die folgende Abbildung zeigt den Bildschirm für das Sensorkonfigurations-
Menü:
Derzeit ist als Sensor ein PT100 konfiguriert. Durch Drücken auf das Messkanal-
symbol erscheint der Cursor unter dem Sensortyp. Der Sensortyp kann nun
durch Drehen geändert werden. Zur Bestätigung der Auswahl ist ein weiteres
Drücken erforderlich. Zum Verlassen dieses Untermenüs drücken Sie das Zurück-
Symbol.
Am bequemsten ist es, ein Profil mit ähnlichen Einstellungen wie
die gewünschten auszuwählen und nur die Parameter zu ändern,
die von der gewünschten Konfiguration abweichen.
9AKK108469A1377
S M A RT T EM P E R ATU R E M O N I TO RI NG RE L AYS
