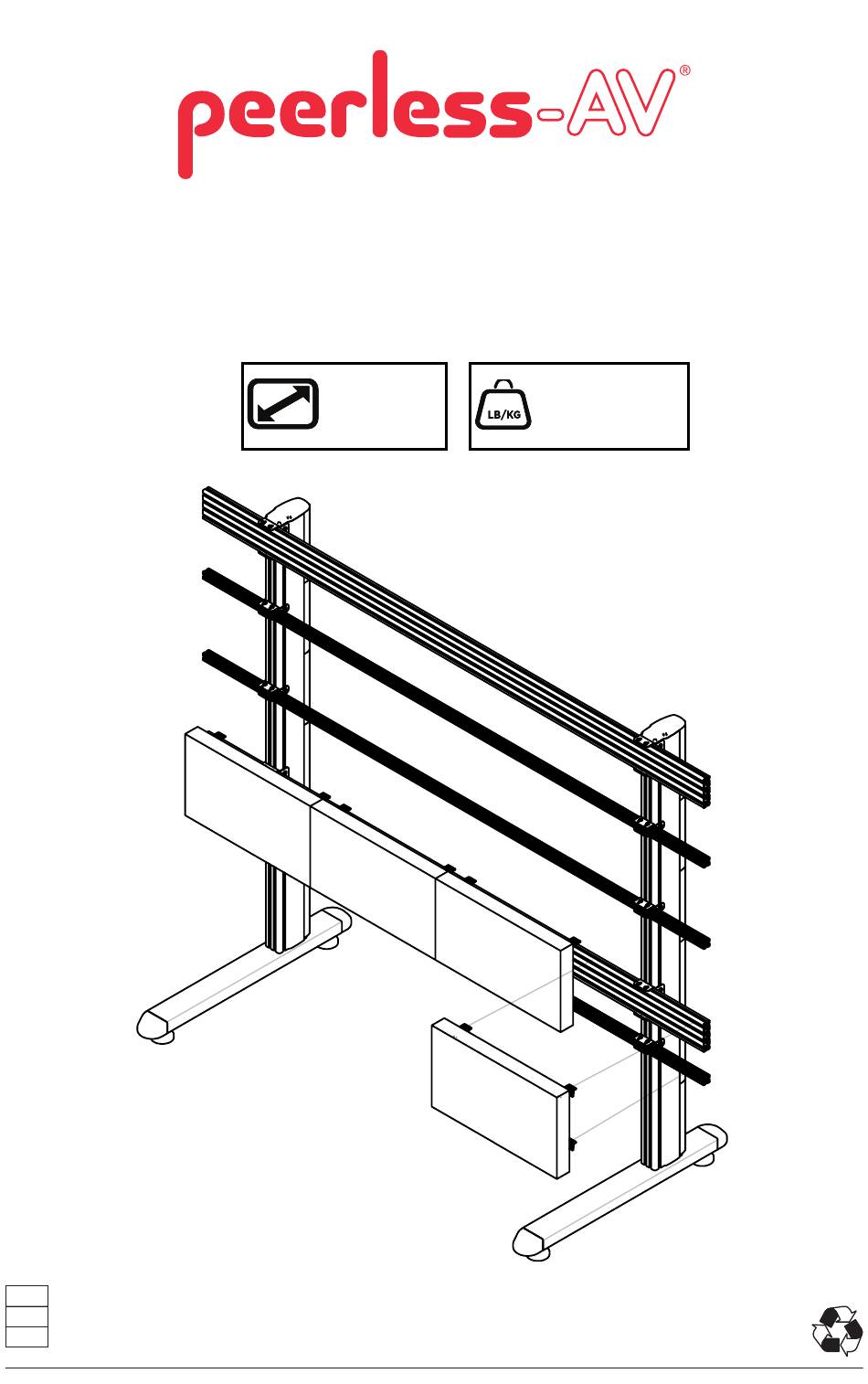

- Seite 1 DS-LEDKFS Kitted+ Free Standing See specific See specific configuration configuration drawing drawing date-00-00 #:000-0000-0 (rev.1)
- Seite 2 WARNING ENG - Do not begin to install product until you have read and understood the instructions and warnings contained in this user guide. Always use an assistant or mechanical lifting equipment to safely lift and position equipment. This product must be installed onto flat, hard, level surface to prevent tipping. Use with heavier displays may result in instability causing tip over resulting in death or serious injury.
- Seite 3 Tools Needed for Assembly. Outils nécessaires au montage. Für den Zusammenbau erforderliche Werkzeuge. 21mm 3/4" (19mm) WARNING ADVERTISSEMENT ACHTUNG To properly tighten screws: Tighten until screw head makes contact, then tighten another 1/2 turn. Do not overtighten screws. Pour bien serrer les vis : Serrez jusqu’à ce que la tête de la vis entre en contact, puis serrez encore d’un 1/2 tour.
- Seite 4 Parts (Before beginning, make sure you have all parts shown on the included configuration diagram for your specific configuration). Avant de commencer, assurez-vous que vous disposez de toutes les pièces indiquées sur le schéma de configuration inclus pour votre configuration spécifique) Vergewissern Sie sich, bevor Sie beginnen, dass Sie alle Teile haben, die auf dem beiliegenden Konfigurationsdiagramm für Ihre spezifische Konfiguration gezeigt werden) Parts List...
- Seite 5 Extrusion Extrusion Extrusion Joiner Adapter Adapter 30x30 30x120 Cable Freestanding Vertical Management Base Leg Extrusion End Cover LED Latch M5 Socket M6 Socket Assembly Cap Screws Cap Screws & Washers & Washers M8 Socket M10 Socket Cap Screws Cap Screws &...
- Seite 6 Join any additional vertical extrusion to the top of the main column - see included drawing for details of your specific configuration Fixer les extrusions verticales supplémentaires au sommet de la colonne principale - voir le dessin inclus pour les détails de votre configuration spécifique Verbinden Sie alle zusätzlichen vertikalen Profile mit der Oberseite der Hauptsäule - siehe beiliegende Zeichnung für Details zu Ihrer spezifischen Konfiguration.
- Seite 7 Slide brackets onto vertical column in the order as shown on your configuration drawing Glisser les supports d’extrusion sur la colonne verticale dans l'ordre indiqué sur votre plan de configuration Schieben Sie die Halterungen in der Reihenfolge auf die vertikale Säule, wie auf Ihrer Konfigurationszeichnung angegeben Space the mounting brackets as shown on the configuration drawing and secure in place Espacer les supports d’extrusion comme indiqué...
- Seite 8 Connect horizontal rails as shown on your configuration drawing. For 30x30mm extrusion insert joiner bars in the front and rear channels. Raccorder les extrusions horizontales comme indiqué sur votre plan de configuration. Pour les extrusions de 30x30mm, insérer les coupleurs dans les sillons avant et arrière Verbinden Sie die horizontalen Schienen wie auf Ihrer Konfigurationszeichnung dargestellt.
- Seite 9 Insert horizontal extrusion into mounting brackets on the vertical columns. Align slide blocks with mounting backets and secure in place with bolts from Adapter Assembly kit. Insérer l'extrusion horizontale dans les supports d’extrusion déjà fixés sur les colonnes verticales. Aligner les coulisseaux avec les supports d’extrusion et les fixer en place avec les vis du kit d'assemblage.
- Seite 10 Base Leg Assembly Components Part# Description Qty per Assembly KP-FBL Freestanding Base Leg Adjustable foot Base Leg fixing bracket Base Leg fixing bolt Freestanding Adjustable Fixing Fixing Base Leg Foot Bracket Bolt Remove cap from fixing bracket and attach to vertical extrusion using 4 x fixing bolts Retirer le cache de protection des bras de fixation et les fixer à...
- Seite 11 Screw adjustable feet into threaded inserts in base panel Patins nivelables à fixer sous les embases Verstellbare Füße in Gewindeeinsätze in der Bodenplatte einschrauben 21mm 3/4" (19mm) Attach 3 or 4 x LED Latch Assembly to bottom row of cabinets as shown below Fixer 3 ou 4 crochets de fixation LED sur les panneaux LED de la première rangée du bas comme indiqué...
- Seite 12 Attach 2 LED Latch Assembly to top corners of all remaining cabinets Fixer seulement 2 crochets de fixation LED sur tous les autres panneaux LED Bringen Sie 2 LED-Verriegelungen an den oberen Ecken aller verbleibenden Schränke an M8 x 16mm M5 x 16mm M6 x 16mm M10 x 16mm...
- Seite 13 Hook first row of display cabinets onto horizontal extrusion, adjust height to level and join cabinets together using connecting system. Adjust plumb, close latches, then run cables starting from left to right Accrocher la première rangée de panneaux LED à l'extrusion horizontale du bas, ajuster la hauteur des panneaux LED pour qu’ils soient à...
- Seite 14 Run cables, then attach 'push-fit' cable management covers to the rear of horizontal extrusions Faire passer les câbles, puis clipser les cache-câbles "push-fit" à l'arrière des profilés horizontaux Verlegen Sie die Kabel und befestigen Sie dann die Abdeckungen für das Kabelmanagement an der Rückseite der horizontalen Profile date-00-00 #:000-0000-0...
- Seite 15 (from date of the original installation of the product). At its option, Peerless-AV will repair or replace, or refund the purchase price of, any product which fails to conform with this warranty.
- Seite 16 Peerless-AV Sub-Structure Series This component is a constituent of a wider series of parts that can be combined to create multiple different configurations to suit a wide range of applications and settings. From mobile trolley solutions to fixed floor-to-wall installations, the components in this range can be simply and intuitively amalgamated to generate a dedicated solution for your next project.
