DS-LEDKFW
Kitted+ Floor-to-Wall
See specific
See specific
configuration
configuration
MAX
drawing
drawing
ENG
FRN
DEU
1
2023-12-06
#:009-9171-3 (2025-01-08)
loading

Verwandte Anleitungen für peerless-AV DS-LEDKFW

Inhaltszusammenfassung für peerless-AV DS-LEDKFW

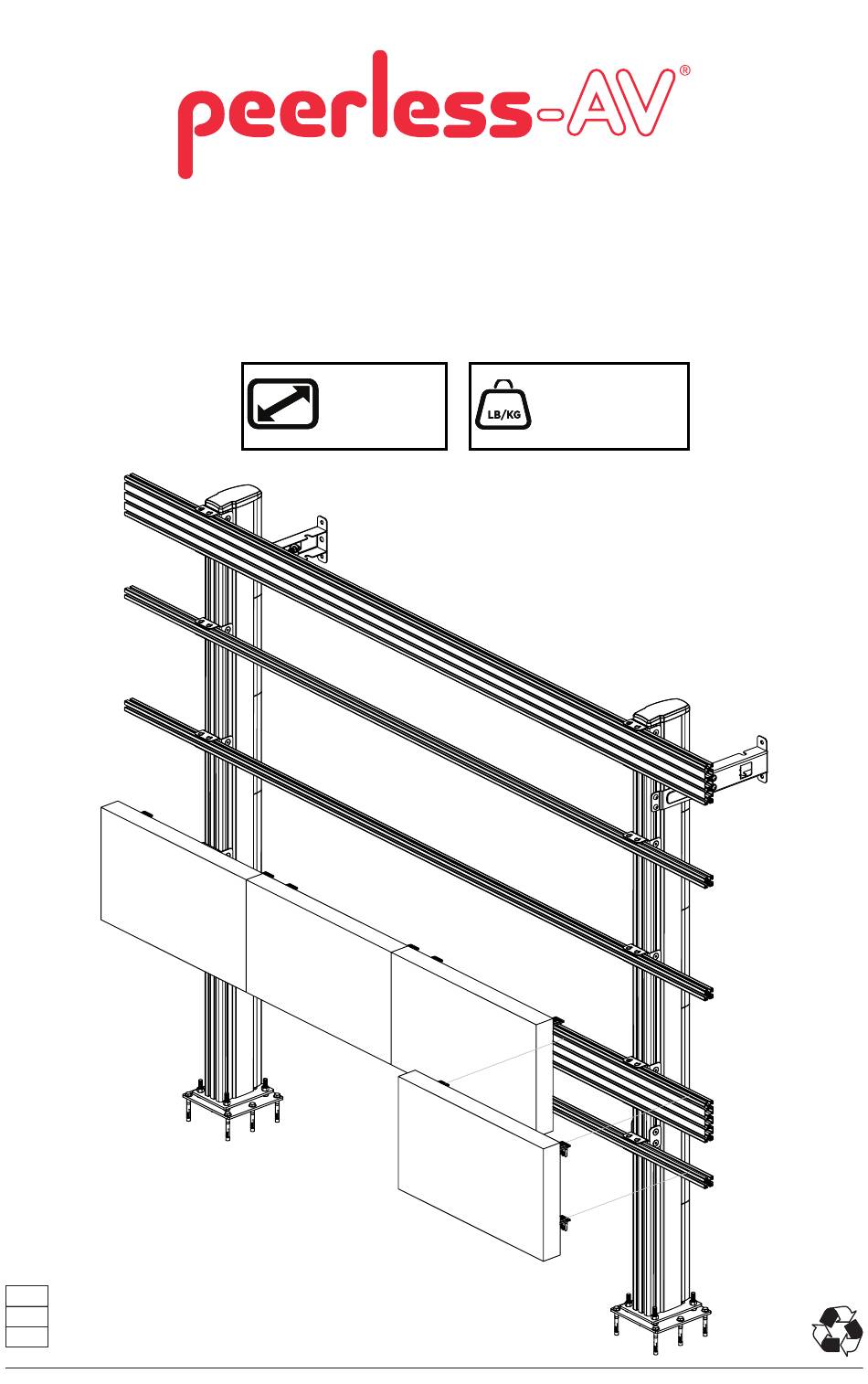

  • Seite 1 DS-LEDKFW Kitted+ Floor-to-Wall See specific See specific configuration configuration drawing drawing 2023-12-06 #:009-9171-3 (2025-01-08)
  • Seite 2 WARNING ENG - This product is designed to be installed on solid concrete floor and to wood stud, solid concrete or cinder block walls. Hardware is included for installation to the surfaces listed above. Before installing make sure the supporting surface will support the combined load of the equipment and hardware. Screws must be tightly secured.
  • Seite 3 Tools Needed for Assembly. Outils nécessaires au montage. Für den Zusammenbau erforderliche Werkzeuge. 17mm 3/4" (19mm) 3/8" (10mm) 3/8" 1/2" 5/32" 5/16" (10mm) (12mm) (4mm) (8mm) WARNING ADVERTISSEMENT ACHTUNG To properly tighten screws: Tighten until screw head makes contact, then tighten another 1/2 turn.

  • Seite 4: Parts List

    Parts (Before beginning, make sure you have all parts shown on the included configuration diagram for your specific configuration). Avant de commencer, assurez-vous que vous disposez de toutes les pièces indiquées sur le schéma de configuration inclus pour votre configuration spécifique) Vergewissern Sie sich, bevor Sie beginnen, dass Sie alle Teile haben, die auf dem beiliegenden Konfigurationsdiagramm für Ihre spezifische Konfiguration gezeigt werden) Parts List...
  • Seite 5 Extrusion Extrusion Extrusion Joiner Adaptor Adaptor 30x120 30x30 Cable Vertical LED Latch Management Extrusion End Assembly Cover M5 Cup M6/M8 Cup M5 Flat Head Washer Washer Screw M6 Flat Head M8 Flat Head M10 Socket Screw Screw Cap Screws Adjustable Wall Tie-back Floor Plate Assembly...
  • Seite 6 Join any additional vertical extrusion to the top of the main column - see included drawing for details of your specific configuration Fixer les extrusions verticales supplémentaires au sommet de la colonne principale - voir le dessin inclus pour les détails de votre configuration spécifique Verbinden Sie alle zusätzlichen vertikalen Profile mit der Oberseite der Hauptsäule - siehe beiliegende Zeichnung für Details zu Ihrer spezifischen Konfiguration.
  • Seite 7 Slide brackets onto vertical column in the order as shown on your configuration drawing Glisser les supports d’extrusion sur la colonne verticale dans l'ordre indiqué sur votre plan de configuration Schieben Sie die Halterungen in der Reihenfolge auf die vertikale Säule, wie auf Ihrer Konfigurationszeichnung angegeben Insert 2 additional channel nuts from the Wall Tie Back Assembly kit on one side of the extrusions as shown in the supplied configuration drawing...
  • Seite 8 Connect horizontal rails as shown on your configuration drawing. For 30x30mm extrusion insert joiner bars in the front and rear channels. Raccorder les extrusions horizontales comme indiqué sur votre plan de configuration. Pour les extrusions de 30x30mm, insérer les coupleurs dans les sillons avant et arrière Verbinden Sie die horizontalen Schienen wie auf Ihrer Konfigurationszeichnung dargestellt.
  • Seite 9 Insert horizontal extrusion into mounting brackets on the vertical columns. Align slide blocks with mounting backets and secure in place with bolts from Adaptor Assembly kit. Insérer l'extrusion horizontale dans les supports d’extrusion déjà fixés sur les colonnes verticales. Aligner les coulisseaux avec les supports d’extrusion et les fixer en place avec les vis du kit d'assemblage.
  • Seite 10 Insert end caps and attach wall tie-back brackets Insérer les capuchons d'extrémité et fixer les supports de fixation murale EEndkappen einsetzen und Wandhalterungen anbringen Components Part# Description Qty per Assembly KP-ATB Adjustable Tie-Back Tie-Back Channel Nut M8 x 12mm #14 x 2-1/2" wood screw 8mm concrete anchor Tie-Back Channel...
  • Seite 11 Base Plate Installation WARNING ENG - When installing Peerless mounts on a concrete floor, the floor must be at least 8" thick with a minimum compressive strength of 2000psi. Never attach concrete expansion anchors to concrete covered with plaster, drywall or other finishing material. ADVERTISSEMENT FRN - Pour l'installation des supports Peerless sur un sol en béton, le béton doit avoir une épaisseur d'au moins 200mm (8") et une résistance à...
  • Seite 12 Adjustable Floor Plate Installation Components Part# Description Qty per Assembly KP-AFP Adjustable Floor Plate Upper Floor Plate Lower Floor Plate M10 Nut Concrete Floor Anchor M8 x 50mm Upper Floor Lower Floor M10 Nut Concrete M8 x 50mm Plate Plate Floor Anchor Note - Ensure square hole in both floor plates is positioned to the rear during installation.
  • Seite 13 3/8" (10mm) Drill mounting holes into supporting surface. 76mm (3") minimum 3/8" depth required. (10mm) Percez les trous de montage. Profondeur minimale requise : 76 mm (3"). Bohren Sie die Befestigungslöcher in die tragende Oberfläche. 76 mm 3" (3") Mindesttiefe erforderlich. (76mm) Align Lower floor plate.
  • Seite 14 Fix Upper floor plate to the bottom of each extrusion column, with square hole to the rear. Fixer l’embase supérieure au bas de chaque extrusion verticale, avec le trou carré à l'arrière Befestigen Sie die obere Bodenplatte an der Unterseite jedes vertikalen Profils, mit dem quadratischen Loch nach hinten.
  • Seite 15 Level the LED mounting structure by adjusting the M10 nuts above & below 17mm 3/4" (19mm) the Upper floor plate. Tighten to lower, loosen to raise. Ajustez la hauteur des extrusions verticales en modulant les écrous M10 au- dessus et au-dessous de l’embase supérieure. Serrer pour abaisser, desserrer pour élever.
  • Seite 16 Wall Tie-Back Installation WARNING ENG • When installing Peerless wall mounts on a concrete wall, the wall must be at least 8" thick with a minimum compressive strength of 2000 psi. • When installing Peerless wall mounts on a cinder block wall, the cinder blocks must meet ASTM C-90 speci cations and have a minimum nominal width of 8".
  • Seite 17 Adjust the depth of the tie-back until the bracket sits flush to the wall. Mark fixing positions of the wall plates. Ajuster la profondeur du support de fixation jusqu'à ce qu'il soit au même niveau que le mur. Marquer les positions de fixation des plaques murales Stellen Sie die Tiefe der Wandbefestigungsadapter ein, bis die Halterung bündig an der Wand anliegt.
  • Seite 18 3/8" (10mm) Loosen the tie-back and slide down the extrusion to expose wall fixing points. Drill mounting holes into supporting surface - minimum depth 76mm (3") required. Insert anchors flush to wall Desserrer l'attache et faire glisser l'extrusion vers le bas pour exposer les points de fixation murale. Percez les trous de fixation dans la surface d'appui - une profondeur minimale de 76 mm (3") est requise.
  • Seite 19 Spacer Assembly Parts List Description Qty. spacer spacer extension 3mm allen wrench wall plate shim1 spacer spacer extension 4mm allen wrench 3mm allen wrench 4mm allen wrench wall plate shim DS-LEDUNVSPACER Kit: Determine the height of the display being mounted and locate that dimension on the front of the spacer. If the display height is above 540mm, add the spacer extension.
  • Seite 20 Add extension for displays taller than 540mm. Move the spacer bracket and clamp to the lower extrusion. Ajoutez la rallonge pour les écrans plus hauts que 540 mm. Déplacer la pince et la fixer sur la partie inférieure du gabarit. Für Cabinets, die höher als 540 mm sind, muss die Verlängerung hinzugefügt werden.
  • Seite 21 7a-1 Optional. Remove and replace pins to align with correct display height En option. Retirer et remplacer les goupilles pour obtenir la même hauteur que l’écran. Optional. Versetzen Sie die Positionierbolzen, um den Abstandshalter auf die richtige Höhe des Cabinets ausrichten zu können. Measure display to set spacing for sizes not listed on spacer Mesurer le cabinet pour définir la dimension souhaitée non indiquée sur le gabarit.
  • Seite 22 Use a laser to ensure that the first row of 120mm extrusion is level and set to the correct position for the desired start height of the screen. (Extrusion start height = Cabinet start height + Cabinet mounting height + 13mm) Utilisez un laser pour vous assurer que la première rangée d'extrusions de 120 mm est de niveau et fixée au bon endroit pour que le mur LED soit installé...
  • Seite 23 For the top row adjust the lower section of the upper clamp to the '120' position. Keep the bottom clamp set to the correct cabinet height Pour la rangée supérieure, réglez la section inférieure de la pince supérieure sur la position « 120 ». Maintenez l'attache inférieure réglée à...
  • Seite 24 Attach 3 or 4 x LED Latch Assembly to bottom row of cabinets as shown below Fixer 3 ou 4 crochets de fixation LED sur les panneaux LED de la première rangée du bas comme indiqué ci-dessous Befestigen Sie 3 oder 4 LED-Verriegelungen an der unteren Reihe der Schränke wie unten gezeigt M5 x 16mm M6 x 16mm...
  • Seite 25 Attach 2 LED Latch Assembly to top corners of all remaining cabinets. Fixer seulement 2 crochets de fixation LED sur tous les autres panneaux LED. Bringen Sie 2 LED-Verriegelungen an den oberen Ecken aller verbleibenden Schränke an. M5 x 16mm LED Not included.

  • Seite 26: Height Adjustment

    10-1 Hook first row of display cabinets onto horizontal extrusion, adjust height to level and join cabinets together using connecting system. Adjust plumb, close latches, then run cables starting from left to right. Accrocher la première rangée de panneaux LED à l'extrusion horizontale du bas, ajuster la hauteur des panneaux LED pour qu’ils soient à...
  • Seite 27 Run cables, then attach 'push-fit' cable management covers to the rear of vertical extrusions. Faire passer les câbles, puis clipser les cache-câbles "push-fit" à l'arrière des profilés verticaux. Verlegen Sie die Kabel und befestigen Sie dann die Abdeckungen für das Kabelmanagement an der Rückseite der vertikale Profile.
  • Seite 28 (from date of the original installation of the product). At its option, Peerless-AV will repair or replace, or refund the purchase price of, any product which fails to conform with this warranty.
  • Seite 29 This page intentionally left blank. Cette page a été laissée en blanc intentionnellement. Diese Seite wurde absichtlich freigelassen. 2023-12-06 #:009-9171-3 (2025-01-08)
  • Seite 30 This page intentionally left blank. Cette page a été laissée en blanc intentionnellement. Diese Seite wurde absichtlich freigelassen. 2023-12-06 #:009-9171-3 (2025-01-08)
  • Seite 31 This page intentionally left blank. Cette page a été laissée en blanc intentionnellement. Diese Seite wurde absichtlich freigelassen. 2023-12-06 #:009-9171-3 (2025-01-08)
  • Seite 32 Peerless-AV Sub-Structure Series This component is a constituent of a wider series of parts that can be combined to create multiple different configurations to suit a wide range of applications and settings. From mobile trolley solutions to fixed floor-to-wall installations, the components in this range can be simply and intuitively amalgamated to generate a dedicated solution for your next project.
