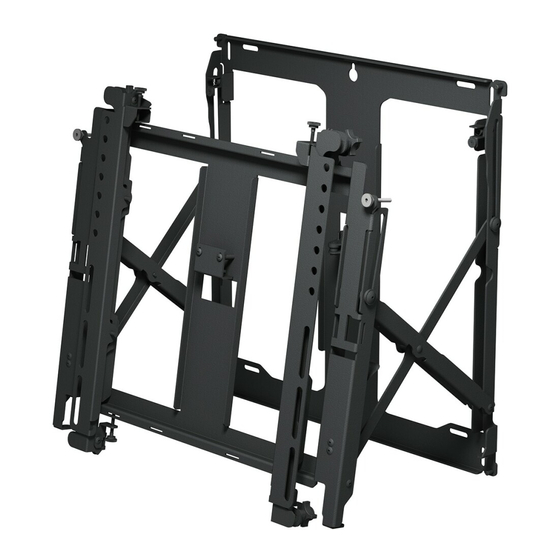

- Seite 1 DS-VW755S 46" - 65" 80 lb (117 - 165 cm) (36 kg) ČEŠ TÜR 2017-06-12 #:146-9016-1...
- Seite 2 WARNING ENG - This product is designed to be installed on plywood and wood stud. Hardware is included for wood stud and plywood installation. Before installing make sure the supporting surface will support the combined load of the equipment and hardware. Screws must be tightly secured. Do not overtighten screws or damage can occur and product may fail.
- Seite 3 VÝSTRAHA ČEŠ - Před instalací se ujistěte, že podpůrný povrch udrží součet zatížení zařízení a hardwaru. Šrouby je třeba dotáhnout napevno. Nedotahujte šrouby nadměrně, jinak by mohlo dojít ke škodám a selhání funkce výrobku. Nikdy nepřekračujte maximální kapacitu zatížení. Vždy používejte pomoc druhé osoby nebo mechanického zdvižného zařízení...
- Seite 4 Symbols Símbolos Symboles Symbole Symbolen WARNING Simboli ADVERTENCIA Symboly ČEŠ Skip to step. ADVERTISSEMENT Symboly Continúe con el ACHTUNG Screws must get at least three Símbolos paso. WAARSCHUWING full turns and fi t snug. Semboller TÜR Passez à l’étape. AVVERTENZA Los tornillos tienen que dar, Weiter mit Schritt.
- Seite 5 Tools Needed for Assembly. Herramientas necesarias para el ensamblaje. Outils nécessaires au montage. To properly tighten screws: Tighten until screw Für den Zusammenbau erforderliche Werkzeuge. head makes contact, then tighten another 1/2 Voor montage benodigd gereedschap. turn. Do not overtighten screws. Attrezzi necessari per l’assemblaggio.
-
Seite 6: Parts List
Parts (Before beginning, make sure you have all parts shown below). Piezas (antes de iniciar, asegúrese de tener todas las piezas siguientes). Pièces (avant de commencer, assurez-vous d’avoir toutes les pièces illustrées ci-dessous). Teile (Achten Sie vor Beginn der Arbeiten darauf, dass alle unten abgebildeten Teile vorhanden sind). Onderdelen (hoort u zich ervan te overtuigen dat u alle onderdelen hebt, die hieronder te zien zijn). -
Seite 7: Inhaltsverzeichnis
E ( 5 ) I ( 4 ) #14 x 2.5" wood screw cable tie D ( 2 ) J ( 1 ) thumb screw K ( 2 ) H ( 2 ) 4mm allen wrench #10-32 x 1" 10-32 x 1/2" N ( 4 ) O ( 4 ) M ( 4 ) - Seite 8 Optional. Reference (DS-VWRS series) instructions for additional information (sold separately). Opcional. Consulte las instrucciones de los (serie DS-VWRS) para obtener más información (vendidas por separado). Facultatif. Reportez-vous aux instructions des modèles (gamme de DS-VWRS) pour plus de renseignements (vendue séparément). Fakultativ.
- Seite 9 Plywood. Wood stud wall. Madera contrachapada. Pared de madera. Contreplaqué. Mur en bois. Sperrholz. Holzwand. Multiplex. Houten muur. Legno compensato. Parete di legno. Překližka. ČEŠ ČEŠ Dřevěná stěna. Preglejka. Drevená stena. Contraplacado. Parede de madeira. Kontraplak. TÜR Ahşap duvar. TÜR WARNING ENG - When installing Peerless wall mounts on a wood stud wall covered with gypsum board (drywall), verify that the wood studs are a minimum of 2"...
- Seite 10 AVVERTENZA ITL - In sede d’installazione dei sostegni Peerless per parete su una parete con montanti di legno ricoperti con muro a secco (cartongesso), verifi care che i montanti di legno abbiano una dimensione nominale minima di 5 cm x 10 cm. Non installare su cartongesso spesso più di 1,60 cm. Se su una parete a montanti di legno vengono installati più...
- Seite 11 2a-1 Locate display center for bottom left display. Localice el centro de la pantalla inferior izquierda. Localisez le centre de l'écran inférieur gauche. 9-7/8" Bestimmen Sie die Bildschirmmitte des unteren (251mm) linken Bildschirms. Bepaal het midden van het linkerscherm op de onderste rij.
- Seite 12 2a-4 Use stud fi nder to locate and mark stud center lines. Marque las líneas centrales del montante. Marquez la ligne médiane du montant. Markieren Sie die Ständer-Mittellinien. Markeer het midden van de balken. Contrassegna le linee centrali dei montanti. ČEŠ...
- Seite 13 2a-6 2.5" (64mm) 5/32" 5/32" (4mm) (4mm) Drill mounting holes into supporting surface (2.5" (64mm) minimum depth required). Taladre los agujeros de montaje en la superfi cie de apoyo; se requiere una profundidad mínima de Mounting hole must center on stud. 2.5"...
- Seite 14 WARNING ENG - When installing Peerless wall mounts on a wood stud wall covered with plywood, verify that the wood studs are a minimum of 2" x 4" nominal size and plywood is a minimum Grade BC, 1/2" (13 mm) thick. Plywood may be covered by gypsum board (drywall) up to 5/8"...
- Seite 15 2b-1 Locate display center for bottom left display. Localice el centro de la pantalla inferior izquierda. Localisez le centre de l'écran inférieur gauche. 9-7/8" Bestimmen Sie die Bildschirmmitte des unteren (251mm) linken Bildschirms. Bepaal het midden van het linkerscherm op de onderste rij.
- Seite 16 2b-4 Level wallplate. Mark mounting hole on plywood (must be minimum Grade BC, 1/2" (13mm) thick.) Nivele la placa de pared. Marque los puntos de los agujeros de montaje en el contrachapado (tiene que ser de Grado BC como mínimo, de un grosor de 1/2"...
-
Seite 17: E ( 5 )
2b-6 3/8" 1/4" (10mm) (6mm) 2b-7 2017-06-12 #:146-9016-1... - Seite 18 2b-8 Level wallplate. Mark mounting holes on plywood (must be minimum Grade BC, 1/2" (13mm) thick.) Nivele la placa de pared. Marque los puntos de los agujeros de montaje en el contrachapado (tiene que ser de Grado BC como mínimo, de un grosor de 1/2" (13mm.)) Mettre de niveau la plaque murale.
-
Seite 19: D ( 2 )
2b-10 Level wallplate. Install using wood screws provided. Nivele e instale. Mettez à niveau et procédez au montage. 3/8" Waagerecht ausrichten und anbringen. (10mm) Installeer de schroeven waterpas. Livella e installa. ČEŠ Vyrovnejte a namontujte. Vyrovnajte a namontujte. Nivelar e instalar. Dengeleyin ve takın. - Seite 20 Verify that adapter brackets are nominal before proceeding. Verifi que que los soportes adaptadores estén en la misma posición antes de proceder con la instalación. Assurez-vous que les supports adaptateurs sont dans la position nominale avant de procéder à l'installation. Vergewissern Sie sich vor den nächsten Schritten, dass alle Adapterhalterungen die vorgeschriebene Stellung aufweisen.
-
Seite 21: J ( 1 )
Remove quite retirez entfernen verwijderen rimuovere ČEŠ odstranit odstrániť remova çıkartın TÜR Optional security screws. Tornillo de seguridad opcional para trabar el soporte cerrado. Vis de sécurité facultative pour verrouiller le support en position fermée. Optionale Sicherheitsschraube zum Verriegeln der Halterung. Facultatieve veiligheidsschroef om de bevestiging mee in de gesloten positie vast te zetten. -
Seite 22: L ( 4 )
Screws must get at least three full turns and fi t snug. Los tornillos tienen que dar, por lo menos, tres vueltas completas y quedar ajustados. Il faut effectuer au moins trois tours de vis complets et bien serrer les vis. Schrauben sind mindestens drei volle Umdrehungen einzudrehen und müssen fest anliegen. - Seite 23 Tighten. Apretar. Serrer. Anziehen. Aandraaien. Stringere. Utáhněte. ČEŠ Utiahnite. Apertar. Sıkmak. TÜR ± 3/8" (± 9.5mm) Optional: adjustment Opcional: ajuste ± 1/2" Facultatif: réglage (± 12.7mm) Optional: instellung Facultatief: aanpassing Opzionale: regolazionei Volitelné: nastavení ČEŠ Voliteľné: nastavenie Opcional: ajuste İsteğe Bağli: ayarı TÜR 2017-06-12 #:146-9016-1...
- Seite 24 Optional: adjustment Opcional: ajuste Facultatif: réglage Optional: instellung Facultatief: aanpassing Opzionale: regolazionei Volitelné: nastavení ČEŠ Voliteľné: nastavenie Opcional: ajuste İsteğe bağli: ayarı TÜR 2017-06-12 #:146-9016-1...
-
Seite 25: I ( 4 )
Optional: cable management Opcional: manejo de cables Facultatif: gestion des câbles Optional: Kabelführung Facultatief: kabelbeheer Opzionale: gestione dei cavi ČEŠ Volitelné: vedení kabelů Voliteľné: vedenie káblov Opcional: gestão de cabos İsteğe Bağli: kablo yönetimi TÜR 2017-06-12 #:146-9016-1... -
Seite 26: K ( 2 )
11-1 Fully extend for servicing only. Close after servicing. Extiéndalo totalmente solo para realizar reparaciones. Ciérrelo después de realizarlas. Entièrement déployé pour entretien seulement. Fermez après l’entretien. Nur zu Wartungszwecken ganz ausziehen. Nach der Wartung schließen. Alleen geheel uittrekken voor onderhoud. Na de onderhoudsbeurt sluiten. Allungare completamente solo per la manutenzione. - Seite 27 11-3 Gently press on the front of the display with ACC-DHK pads until the mount is re-engaged. Presione delicadamente la parte delantera de la pantalla con las almohadillas ACC-DHK hasta que el soporte se vuelva a enganchar. Appuyez délicatement sur l'avant de l'écran muni des plaques ACC- DHK jusqu'à...
- Seite 28 Hand tighten. Apriete a mano. Serrer à la main. Handfest anziehen. Draai met de hand aan. Serrare a mano. Dotáhněte rukou. ČEŠ Utiahnite rukou. Aperte à mão. Elle sıkıştırılabilir. TÜR Optional Opcional Facultatif Optional Facultatief Loosen. Opzionale Afl oje Volitelné ČEŠ...
- Seite 29 LIMITED FIVE-YEAR WARRANTY Peerless Industries, Inc. (“Peerless”) warrants to original end-users of Peerless products will be free from defects in material and ® workmanship, under normal use, for a period of fi ve years from the date of purchase by the original end-user (but in no case longer than six years after the date of the product's manufacture).
