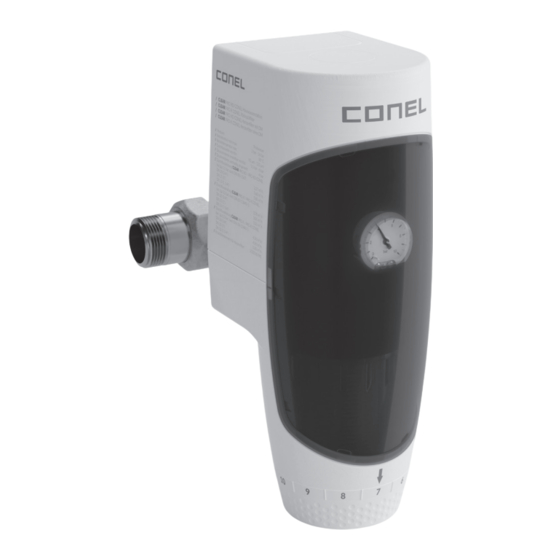

CLEAR PRO KD 3/4" - 1 1/4"
KERZENFILTER MIT DRUCKMINDERER
MONTAGE- UND BETRIEBSANLEITUNG
CARTRIDGE FILTER WITH PRESSURE REDUCER
OPERATING INSTRUCTIONS
CLEAR PRO K 3/4" - 1 1/4"
KERZENFILTER
MONTAGE- UND BETRIEBSANLEITUNG
CARTRIDGE FILTER
OPERATING INSTRUCTIONS
DE
EN
Werbung
Verwandte Anleitungen für Conel CLEAR PRO KD
Inhaltszusammenfassung für Conel CLEAR PRO KD

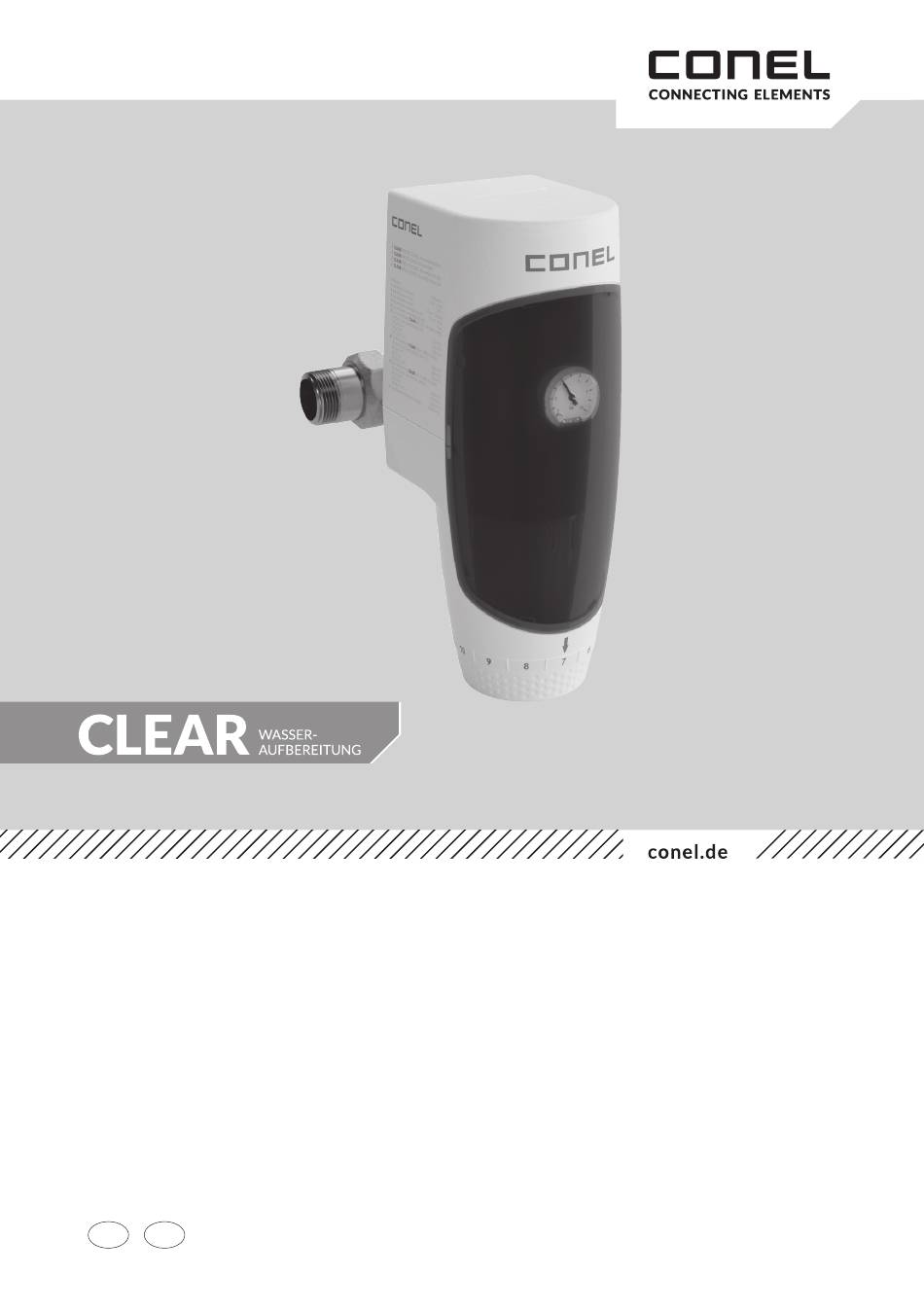

- Seite 1 CLEAR PRO KD 3/4“ - 1 1/4“ KERZENFILTER MIT DRUCKMINDERER MONTAGE- UND BETRIEBSANLEITUNG CARTRIDGE FILTER WITH PRESSURE REDUCER OPERATING INSTRUCTIONS CLEAR PRO K 3/4“ - 1 1/4“ KERZENFILTER MONTAGE- UND BETRIEBSANLEITUNG CARTRIDGE FILTER OPERATING INSTRUCTIONS...
- Seite 2 VERWENDUNGSBEREICH VERWENDETE SYMBOLE ANFORDERUNGEN VERWENDETE WERKSTOFFE AUSFÜHRUNG MONTAGE 6.1 Anschlussflansch montieren 6.2 Kerzenfilter CLEAR PRO KD / Kerzenfilter CLEAR PRO K montieren AUSGANGSDRUCK EINSTELLEN WARTUNG 8.1 Manuelle Absperrung 8.2 Leckageschutz (optional) 8.3 Wechsel des Filterelementes 8.4 Wartung Druckminderer TECHNISCHE DATEN...
- Seite 3 VERWENDUNGSBEREICH Der Kerzenfilter CLEAR PRO KD nach DIN EN 13443-1 / DIN EN 1567 und der Kerzenfilter CLEAR PRO K nach DIN EN 13443-1 werden als Armaturen für Trinkwasserinstallationen nach DIN 1988 verwendet. VERWENDETE SYMBOLE Die in der Betriebsanleitung verwendeten Symbole bzw. Sicherheitshinweise sind wie folgt zu verstehen: Achtung! Dieses Zeichen weist auf einen Punkt hin, der für einen zuverlässigen Betrieb sorgt,...
- Seite 4 / Monatsring [b] (markiert nächste Filterwartung) / Ausgangsdruckmanometer 0 - 16 bar / Wartungsnuss [c] CLEAR PRO KD ist ein Feinfilter (Abb. 5.1) mit / Zubehör wie CLEAR PRO K / zusätzlichem Druckminderer, der einstellbar ist von 1,5 bis 6,0 bar. Die werksseitige Einstellung des...
- Seite 5 6.2 Kerzenfilter CLEAR PRO KD / Kerzenfilter CLEAR PRO K montieren Es ist zu beachten, dass die Hauptachse senkrecht ausgerichtet ist (Abb. 6.3). Die Installation darf nur von geeignetem Fachpersonal durchgeführt werden. Den Filter in Pfeilrichtung [a] an den Flansch heranführen und positionieren Innensechskant-Schrauben M6 x 25 [b] mit dem Sechskant-Stiftschlüssel [c] in...
- Seite 6 WARTUNG Vor Beginn der Wartungsarbeiten müssen alle bauseitigen Absperrungen vor und hinter dem CLEAR PRO KD oder dem CLEAR PRO K geschlossen werden. Darüber hinaus ist immer eine Druckentlastung erforderlich. Zusätzlich muss die Absperrung des Filters geschlossen werden, wie nachfolgend beschrieben.
- Seite 7 8.3 Wechsel des Filterelementes Das Filterelement muss bei einer Verringerung des Wasserdurchflusses, jedoch spätestens alle 6 Monate, gemäß DIN EN 806-5 getauscht werden, um einen einwandfreien Betrieb zu gewährleisten. Gemäß Kapitel 8.1 die Absperrung schließen Druckentlastung durch Öffnen einer beliebigen Zapfstelle nach dem Filter herbeiführen, eine geringe Wassermenge entnehmen und Zapfstelle wieder schließen Positionieren eines geigneten Auffangbehälters, wie z.
- Seite 8 25 Nm eingehalten wird. 8.4 Wartung Druckminderer Bei dem Kerzenfilter CLEAR PRO KD ist der eingestellte Ausgangsdruck gemäß DIN EN 806-5 jährlich zu überprüfen und die Patrone ggf. zu reinigen oder zu ersetzen. Gehen Sie wie folgt vor: Gemäß...
- Seite 9 Abb. 8.14: Kartusche [e] mit dem Gleitring [f] entnehmen die Kartusche [e] unter klarem, kalten Wasser reinigen, ggf. austauschen (siehe Kapitel 11 Ersatzteile) Kerzenfilter CLEAR PRO KD in umgekehrter Reihenfolge montieren und gemäß Kapitel 6.2 an den Flansch schrauben ACHTUNG - NICHT VERGESSEN: Nach vollständigem Zusammenbau Anleitung Kapitel 7 Ausgangsdruck einstellen folgen Abb.
- Seite 10 Durchlassweite oben 125,0 µm Druckminderer einstellbar von/bis 1,5 - 6,0 bar Druckminderer werksseitig eingestellt 4,0 bar Durchflussleistung Kerzenfilter CLEAR PRO KD DN 20 (3/4“) DN 25 (1“) DN 32 (1 1/4“) Δp 1,1 bar, nach DIN EN 1567 2,27 m³/h 3,60 m³/h...
- Seite 11 ABMESSUNGEN Abb. 10.1 Abmessungen Kerzenfilter CLEAR PRO KD und Kerzenfilter CLEAR PRO K DN 20 (3/4“) DN 25 (1“) DN 32 (1 1/4“) 164,0 mm 164,0 mm 167,0 mm 162,0 mm 170,0 mm 196,0 mm 100,0 mm 100,0 mm 110,0 mm...
- Seite 12 ERSATZTEILE Abb. 11.1 Ersatzteile Kerzenfilter CLEAR PRO KD DN 20 DN 25 DN 32 Pos. Bezeichnung (3/4“) (1“) (1 1/4“) CLEAR Manometer 10 bar YSK233200901 YSK233200901 YSK233200901 CLEAR Druckminderer DN20-32 YSK233200903 YSK233200903 YSK233200903 CLEAR Ersatzfilterelement (2 St.) YSK233200941 YSK233200941 YSK233200941...
- Seite 13 SYMBOLS USED REQUIREMENTS MATERIALS USED DESIGN MOUNTING 6.1 Mounting conncection flange 6.2 Mounting CLEAR PRO KD cartridge filter / CLEAR PRO K cartridge filter SETTING OUTPUT PRESSURE MAINTENANCE 8.1 Manual shut-off 8.2 Leakage protection (optional) 8.3 Changing the filter element 8.4 Maintenance of the pressure reducing valve...
- Seite 14 / The room for installation must be dry and frost-free. / The CLEAR PRO KD as well as the CLEAR PRO K must not be exposed to strong impacts. / A shut-off valve must be installed upstream of the cartridge filters! This allows the water supply to be interrupted during installation, maintenance or repair.
- Seite 15 / monthly ring [b] (marks next filter maintenance) / output pressure gauge 0 - 16 bar / maintenance nut [c] CLEAR PRO KD is a cartridge (Fig. 5.1) with / accessories such as CLEAR PRO K / additional pressure reducer adjustable from 1.5 - 6.0 bar.
- Seite 16 6.2 Mounting CLEAR PRO KD cartridge filter / CLEAR PRO K cartridge filter Note that the main axis is aligned vertically (Fig. 6.3) Installation may only be carried out by suitable qualified personnel. Move the filter towards the flange in the...
- Seite 17 Fig. 8.1: Release the flap [a] by pressing lightly on the two snap hooks [b] on the outer edge. Remove the flap. The handle [c] is now freely accessible. It is used to manually shut off the CLEAR PRO KD cartridge filter and the CLEAR PRO K cartridge filter.
- Seite 18 8.3 Changing the filter element The filter element must be replaced in accordance with DIN EN 806-5 when the water flow is reduced, but at the latest every 6 months, in order to ensure proper operation. close the shut-off according to chapter 8.1 relieve the pressure by opening a tap downstream of the filter, remove a small amount of water and close it again position a suitable collection container, such as a bucket,...
- Seite 19 8.4 Maintenance of the pressure reducing valve With the CLEAR PRO KD cartridge filter, the set outlet pressure must be checked annually in accor- dance with DIN EN 806-5 and the cartridge cleaned or replaced if necessary. Proceed as follows:...
- Seite 20 ATTENTION! Before further disassembly, it is absolutely necessary to relieve the pressure! Pressure relief: According to chapter 7 „Setting output pressure“, Fig. 7.2, minimise the pressure (-) while observing the pressure gauge. To do this, turn the hexagonal pin spanner anticlockwise as far as it will go.
- Seite 21 Pressure reducer adjustable from/to 1.5 - 6.0 bar Pressure reducer adjusted at the factory 4.0 bar Flow rate CLEAR PRO KD cartridge filter DN 20 (3/4“) DN 25 (1“) DN 32 (1 1/4“) Δp 1,1 bar, acc. to DIN EN 1567 2.27 m³/h...
- Seite 22 DIMENSIONS Fig. 10.1 Dimensions CLEAR PRO KD cartridge filter and CLEAR PRO K cartridge filter DN 20 (3/4“) DN 25 (1“) DN 32 (1 1/4“) 164.0 mm 164.0 mm 167.0 mm 162.0 mm 170.0 mm 196.0 mm 100.0 mm 100.0 mm 110.0 mm...
- Seite 23 SPARE PARTS Fig. 11.1 Spare parts CLEAR PRO KD cartridge filter DN 20 DN 25 DN 32 Item Description (3/4“) (1“) (1 1/4“) CLEAR Pressure gauge 10 bar YSK233200901 YSK233200901 YSK233200901 CLEAR Pressure reducer DN20-32 YSK233200903 YSK233200903 YSK233200903 CLEAR Spare filter element (2 pcs.)
- Seite 24 CONEL DER BESTE FREUND DES INSTALLATEURS. Montage- und Bedienanleitung CLEAR PRO KD und CLEAR PRO K/1.0/07-23/© CONEL GmbH / Margot-Kalinke-Straße 9 / 80929 München Sämtliche Bild-, Produkt-, Maß- und Ausführungsangaben entsprechen dem Tag der Drucklegung. Technische Änderungen vorbehalten. Modell- und Produktansprüche können nicht geltend gemacht werden.
