PXV...-F200-R4-V19
Anhang

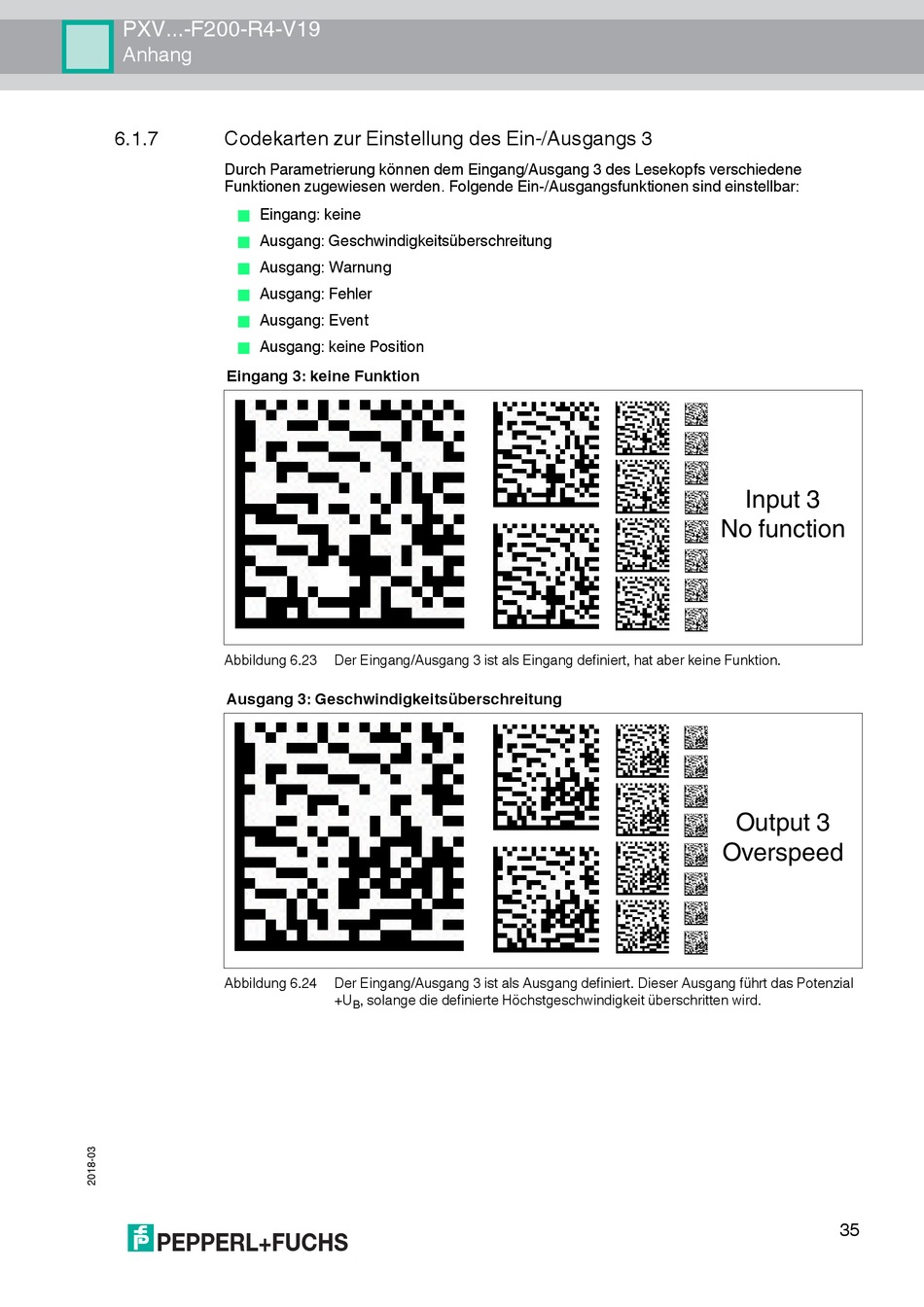

6.1.7
Codekarten zur Einstellung des Ein-/Ausgangs 3
Durch Parametrierung können dem Eingang/Ausgang 3 des Lesekopfs verschiedene
Funktionen zugewiesen werden. Folgende Ein-/Ausgangsfunktionen sind einstellbar:
Eingang: keine
Ausgang: Geschwindigkeitsüberschreitung
Ausgang: Warnung
Ausgang: Fehler
Ausgang: Event
Ausgang: keine Position
Eingang 3: keine Funktion
Abbildung 6.23
Ausgang 3: Geschwindigkeitsüberschreitung
Abbildung 6.24
Der Eingang/Ausgang 3 ist als Eingang definiert, hat aber keine Funktion.
Der Eingang/Ausgang 3 ist als Ausgang definiert. Dieser Ausgang führt das Potenzial
+U
, solange die definierte Höchstgeschwindigkeit überschritten wird.
B
Input 3
No function
Output 3
Overspeed
35
