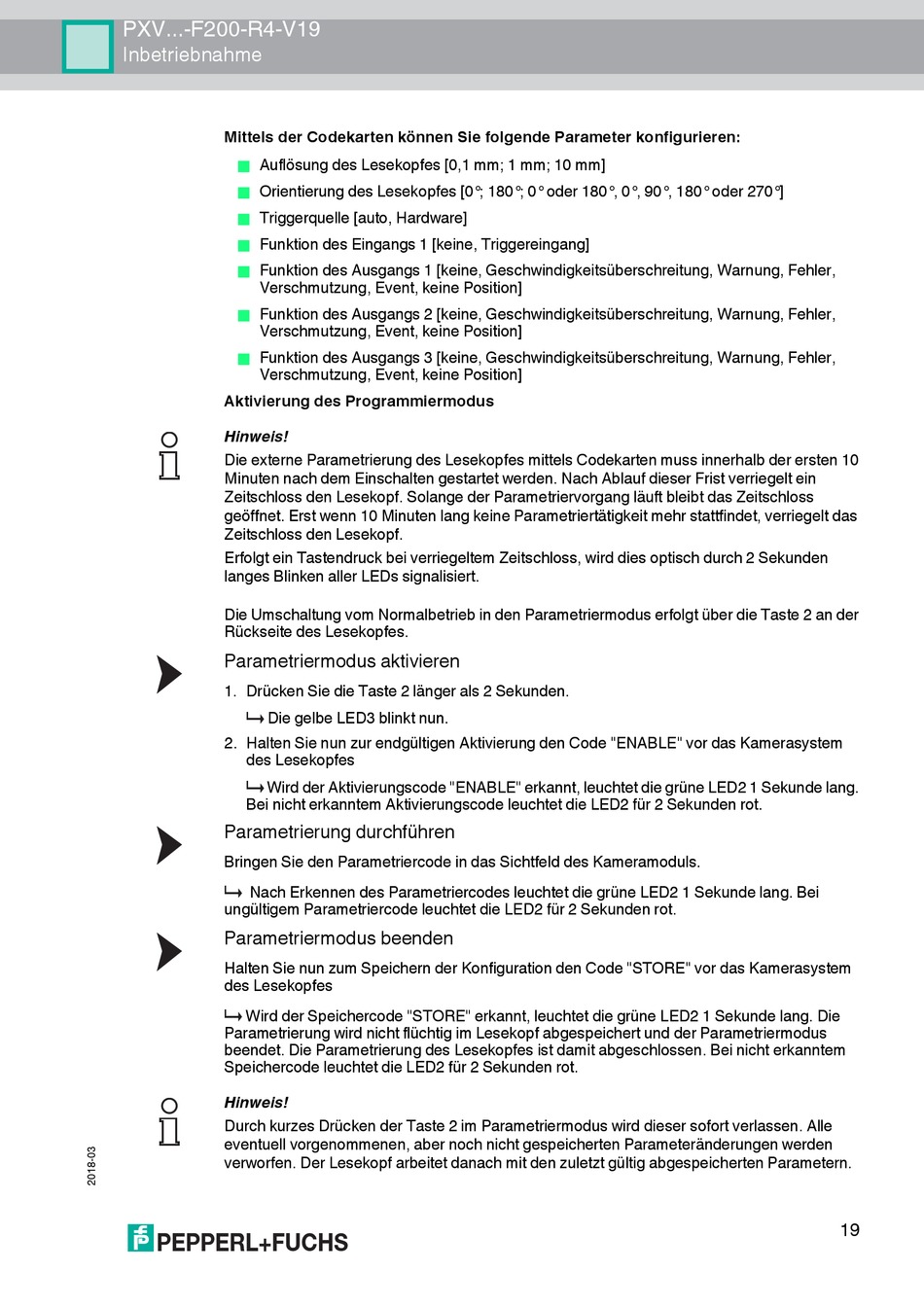

PXV...-F200-R4-V19
Inbetriebnahme
Mittels der Codekarten können Sie folgende Parameter konfigurieren:
Auflösung des Lesekopfes [0,1 mm; 1 mm; 10 mm]
Orientierung des Lesekopfes [0°; 180°; 0° oder 180°, 0°, 90°, 180° oder 270°]
Triggerquelle [auto, Hardware]
Funktion des Eingangs 1 [keine, Triggereingang]
Funktion des Ausgangs 1 [keine, Geschwindigkeitsüberschreitung, Warnung, Fehler,
Verschmutzung, Event, keine Position]
Funktion des Ausgangs 2 [keine, Geschwindigkeitsüberschreitung, Warnung, Fehler,
Verschmutzung, Event, keine Position]
Funktion des Ausgangs 3 [keine, Geschwindigkeitsüberschreitung, Warnung, Fehler,
Verschmutzung, Event, keine Position]
Aktivierung des Programmiermodus
Hinweis!
Die externe Parametrierung des Lesekopfes mittels Codekarten muss innerhalb der ersten 10
Minuten nach dem Einschalten gestartet werden. Nach Ablauf dieser Frist verriegelt ein
Zeitschloss den Lesekopf. Solange der Parametriervorgang läuft bleibt das Zeitschloss
geöffnet. Erst wenn 10 Minuten lang keine Parametriertätigkeit mehr stattfindet, verriegelt das
Zeitschloss den Lesekopf.
Erfolgt ein Tastendruck bei verriegeltem Zeitschloss, wird dies optisch durch 2 Sekunden
langes Blinken aller LEDs signalisiert.
Die Umschaltung vom Normalbetrieb in den Parametriermodus erfolgt über die Taste 2 an der
Rückseite des Lesekopfes.
Parametriermodus aktivieren
1. Drücken Sie die Taste 2 länger als 2 Sekunden.
Die gelbe LED3 blinkt nun.
2. Halten Sie nun zur endgültigen Aktivierung den Code "ENABLE" vor das Kamerasystem
des Lesekopfes
Wird der Aktivierungscode "ENABLE" erkannt, leuchtet die grüne LED2 1 Sekunde lang.
Bei nicht erkanntem Aktivierungscode leuchtet die LED2 für 2 Sekunden rot.
Parametrierung durchführen
Bringen Sie den Parametriercode in das Sichtfeld des Kameramoduls.
Nach Erkennen des Parametriercodes leuchtet die grüne LED2 1 Sekunde lang. Bei
ungültigem Parametriercode leuchtet die LED2 für 2 Sekunden rot.
Parametriermodus beenden
Halten Sie nun zum Speichern der Konfiguration den Code "STORE" vor das Kamerasystem
des Lesekopfes
Wird der Speichercode "STORE" erkannt, leuchtet die grüne LED2 1 Sekunde lang. Die
Parametrierung wird nicht flüchtig im Lesekopf abgespeichert und der Parametriermodus
beendet. Die Parametrierung des Lesekopfes ist damit abgeschlossen. Bei nicht erkanntem
Speichercode leuchtet die LED2 für 2 Sekunden rot.
Hinweis!
Durch kurzes Drücken der Taste 2 im Parametriermodus wird dieser sofort verlassen. Alle
eventuell vorgenommenen, aber noch nicht gespeicherten Parameteränderungen werden
verworfen. Der Lesekopf arbeitet danach mit den zuletzt gültig abgespeicherten Parametern.
