PXV...-F200-R4-V19
Installation

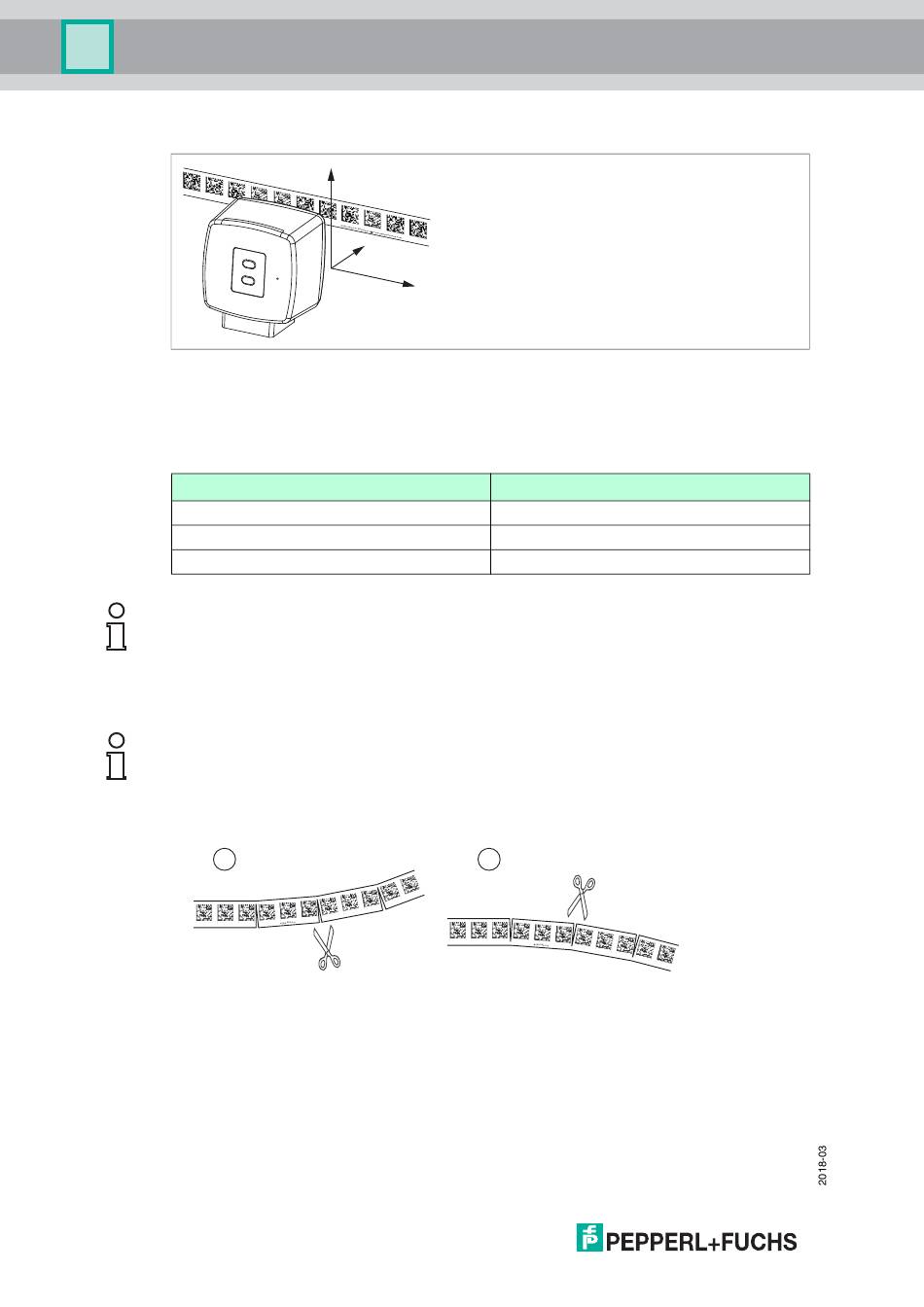

Orientierung des Codebands und des Lesekopfs
Verlegen Sie das Codeband so, dass sich das Logo PEPPERL+FUCHS und die
Positionsmarkierungen unterhalb der DataMatrix-Codes befinden. Die Positionswerte nehmen
dann in X-Richtung zu. Die Abbildung zeigt die Orientierung eines Lesekopfs in der
Standardeinstellung 0°. Für andere Einbaulagen kann der Lesekopf über die Schnittstelle
konfiguriert werden.
Codebänder mit Anfangsposition 0 m
Bestellbezeichnung
PXV00001-CA25-*
...
PXV100000-CA25-*
Hinweis!
Dehnungsfugen und Codebänder
Bei großen Streckenlängen werden in der Anlagenstruktur Dehnungsfugen vorhanden sein.
Hier empfehlen wir, das Codeband zu unterbrechen. Die dadurch entstehende Lücke darf
75 mm nicht überschreiten.
Hinweis!
Steigungs- und Gefällstrecken
Wenn Sie das Codeband über Steigungs- oder Gefällstrecken hinweg anbringen, schneiden
Sie das Codeband am Übergang zur Horizontalen mehrfach in der dargestellten Art und Weise
ein.
1
1. Steigungsstrecke
2. Gefällstrecke
12
Y
Z
X
2
Beschreibung
Codeband, 1-spurig, Länge: 1 m
...
Codeband, 1-spurig, Länge: 100 000 m
