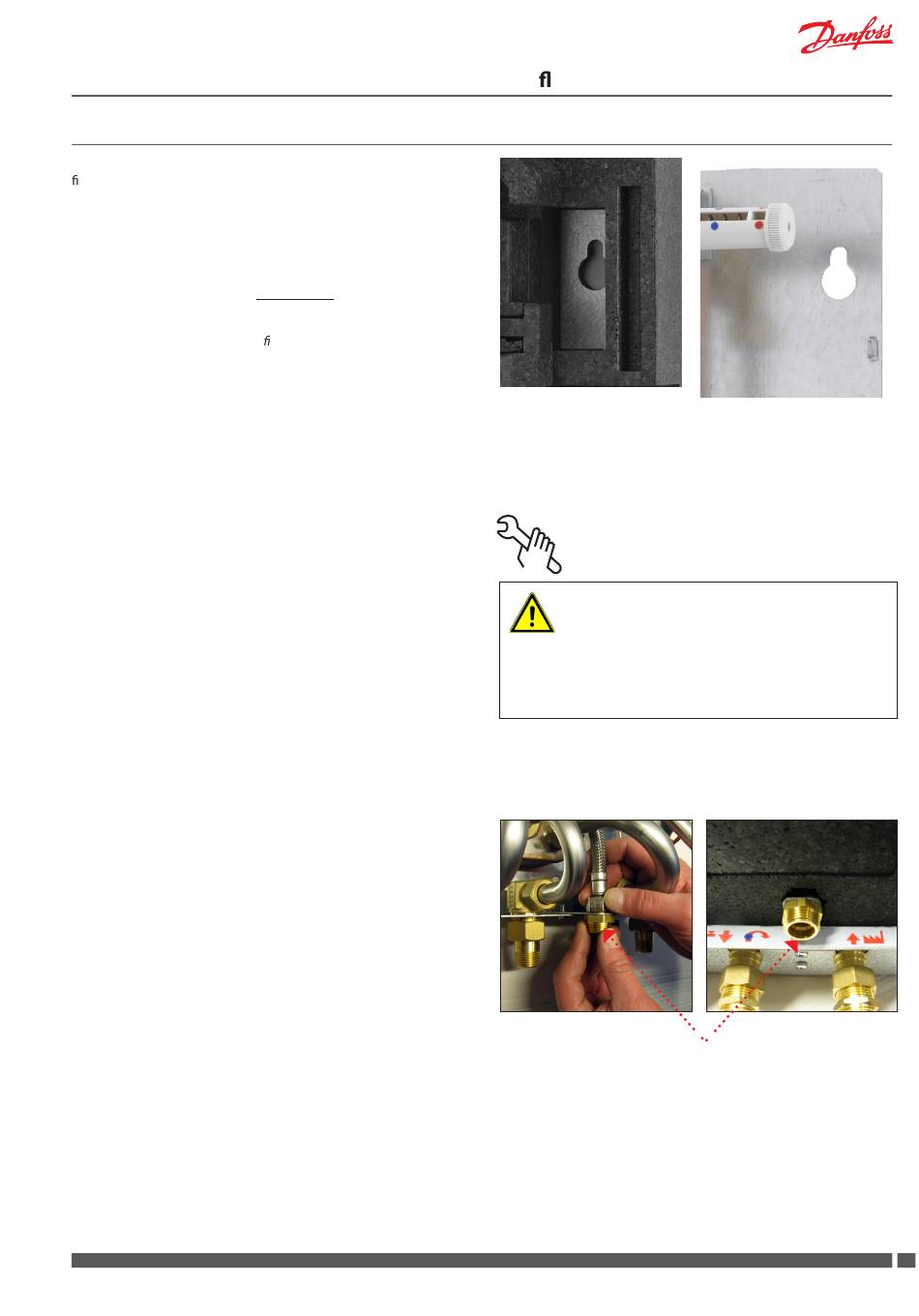

10.0 Montage

Einbau und Anschluss der Fernwärmekompaktstation darf nur von quali-
zierten und befügten Personen durchgeführt werden.
Beim Einbau sind alle örtlichen Standards und Vorschriften, sowie alle
Hinweise dieser Anleitung einzuhalten.
Beim Einbau ist darauf zu achten, dass die Station frei zugänglich für
Montage- und Wartungsarbeiten bleibt.
Die Station ist für Wandmontage vorbereitet und mit Montagelöcher
ausgerüstet. Die Station ist an der Montageplatte anzuheben und
handwerklich korrekt auf einem soliden Wand mit zwei starken Bolzen,
Schrauben oder Spreizdübel in den Montagelöcher zu befestigen,
Beachten Sie, dass die Akva Lux II und Akva Les II nicht mechanisch in dem
hinteren Teil der Isolierverkleidung xiert sind und müssen deshalb durch
gleichzeitiges Anheben in sowohl Rohre als auch Isolierverkleidung hantiert
werden.
Vor der Inbetriebnahme der Station sind alle Rohrleitungen und An-
schlüsse in der Hausinstallation zum Entfernen von Verschmutzungen zu
spülen, und die Schmutzfänger in der Station müssen gereinigt werden,.
Die Station ist mit einem Symbol für die verschiedenen Anschlüsse
ausgerüstet. Die Station laut diesen und/oder laut der Hinweise dieser
Anleitung an die Hausinstallation anschliessen.
10.1 Prüfung von Verbindungen
Durch Erschüttungen während des Transports können sich Ver-
schraubungen und Verbindungen gelöst haben. Deshalb müssen sie
vor Befüllen der Anlage nachgezogen werden.
Nach Befüllen der Anlage sind alle Verschraubungen und Verbindungen
vor Durchführung der Druckprobe nachzuziehen. Nach Sicherstellung
des Problemlosen Betriebs der Anlage sind alle Verschraubungen und
Anschlüsse erneut nachzuziehen.
Bitte beachten Sie, dass die Verbindungen mit EPDM Gummidichtun-
gen ausgeführt werden können. Deshalb ist es sehr wichtig die Über-
wurfmutter nicht zu überspannen, da dies zu Undichtigkeiten führen
kann. Der Hersteller übernimmt keine Haftung für Leckagen, die aus
Überspannung zurückzuführen ist.

10.2 TWW-Zirkulation

Wenn eine Zirkulationsleitung in der Hausinstallation vorhanden ist, ist
der Warmwasserbereiter an die Zirkulationsleitung anszuschließen, und
eine Umrüstung von Bypassbetrieb auf TWW-Zirkulation ist vorzuhehm-
en.
Der Zirkulationsanschlussset ist Sonderzubehör und muss separat bestellt
und bauseits montiert werden.
Es wird empfohlen die Station für TWW-Zirkulation vor Montage an
der Wand vorzubereiten.
Die Zirkulationsleitung der Hausinstallation ist an einen Messing-Nippel,
den auf dem Zirkulationsschlauch des Warmwasserbereiters montieret
ist, anzuschliessen (siehe Fotos rechts).
Umrüstungs von Bypassbetrieb auf WW-Zirkulation werden auf den
Seiten 10 bis 13 näheres beschrieben.
Bitte einbau von Umwälzpumpe und Rückschlagventil in der Zirku-
lationsleitung beachten, und Sicherheitsventil in der Kaltwasser-
zuleitung einzubauen. Die Flieißrichtung der Pumpe ist in Richtung
Warmwasserbereiter.
Wird die Umwälzpumpe über eine Schaltuhr gesteuert, empfehlen wir,
dass die Zirkulationswassertemperatur auf ungefähr. 35 °C eingestellt wird.
Wenn die Umwälzpumpe (außerhalb der Station) für einen längeren
Zeitraum abgeschaltet, wird, wird es empfohlen, dass der Danfoss FJVR
Thermostat im gleichen Zeitraum geschlossen wird.
BITTE BEACHTEN!
Beachten Sie bitte, dass Warmwasserbereiter mit Danfoss AVE Druckaus-
gleichsventil auf Systemen mit TWW-Zirkulation nicht verwendet werden
müssen.
Danfoss District Energy
Durch usswassererwärmer
Bitte bemerken
Verwendung anderer Verpackungsarten, als die, mit denen das
Gerät geliefert wird, führen zum Verlust der Gewährleistung.
145X2026 / AQ163586471118de-000301
Anschluss zu der Zirkulationsleitung der
Hausinstallation
