Montage- und Betriebsanleitung Durch usswassererwärmer

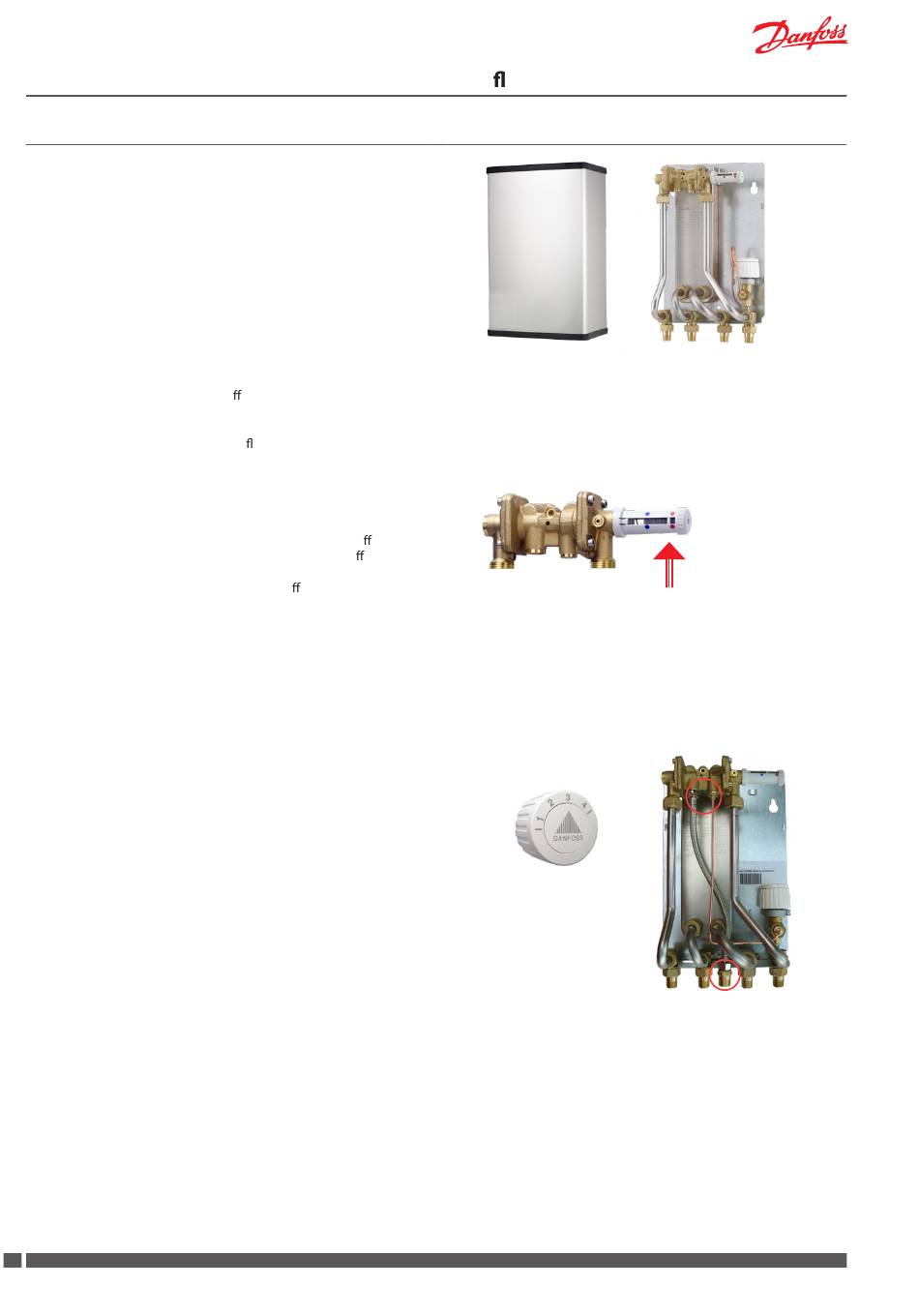

13.0 Akva Vita II - Anweisungen

13.1 Allegemein
Achtung! Einzelne Variante können von der Abbildung abweichen. Rege-
lung ist aber grundsätzlich gleich.
Wartung und Einregulierung
Entfernen der Verkleidung lässt sich ohne Hilfe von Werkzeugen vorneh-
men.
13.2 Beschreibung
Der Warmwasserbereiter basiert auf einem gelöteten Edelstahl-Platten-
wärmeübertrager. Das Trinkwasser wird über einen Wärmeübertrager
erhitzt und die Temperatur mit einem hydraulischen Regler ohne Hilf-
senergie PM2+P mit eingebautem Di erenzdruckregler geregelt (1). Der
Druckgesteuerte Teil stellt sicher, dass der Wärmeübertrager bei Warmwas-
serzapfung sowohl primär- (Fernwärme) als auch sekundärseitig (TWW)
sofort durchströmt wird und der Durch uss nach Beendigung des Zap-
fvorganges sofort unterbrochen wird.
1

13.3 Regelung der Warmwassertemperatur

Die Warmwassertemperatur wird durch Drehen des Handgri es in Rich-
tung "rot" (wärmer), oder "blau" (kälter). Zuerst den Handgri im Uhrzei-
gersinn drehen - bis der Temperatur-Anzeiger genau gegenüber dem
blauen Punkt ist. Dann drehen Sie den Handgri gegen den Uhrzeiger-
Temperatur-Anzeiger
sinn, bis die Temperatur des Zapfwassers ca. 48°C beträgt (7-8 l/min.). Die
Temperatur sollte nie 55°C übersteigen, um Kalkbildung im Wärmeüber-
trager zu vermeiden.
13.4 By-pass oder Zirkulationsthermostat
2
Bypass Thermostat (Werkseinstellung).
Standardgemäß wird die Wohnungsstation mit einem thermostatischen
Bypass Danfoss FJVR (2) für Bypassbetrieb ausgerüstet. Warmwasserzap-
fungen können dadurch ohne Wartezeit erfolgen. Es wird empfohlen
den Thermostat in Pos. 3 einzustellen. Falls die Warmwassertemperatur
zu langsam ansteigt, kann es notwendig sein, den Thermostat höher als
Pos. 3 einzustellen.
Sonst ist TWW-Zirkulation zu etablieren.
Zirkulationsthermostat / Umrüstung auf TWW-Zirkulation.
Auf Anlagen mit Zirkulation funktioniert der Thermostat (2) als Zirkula-
tionsthermostat und die Temperatur des Zirkulationswassers wird unab-
hängig von dem eingestellten Warmwassertemperatur einreguliert. Es
wird empfohlen den Thermostat auf max. Pos. 3 einzustellen.
Für Umrüstung auf TWW-Zirkulation siehe bitte Seiten 9 und 12-13.
Das rechtseitige Foto zeigt einen Warmwasserbereiter mit Anschluss
von Zirkulationsrohr und Kapillarrohr zum TWW-Regler, damit die Tem-
peratur des Zirkulationswassers auf dem FJVR Thermostat eingestellt
werden kann.
