Montage- und Betriebsanleitung

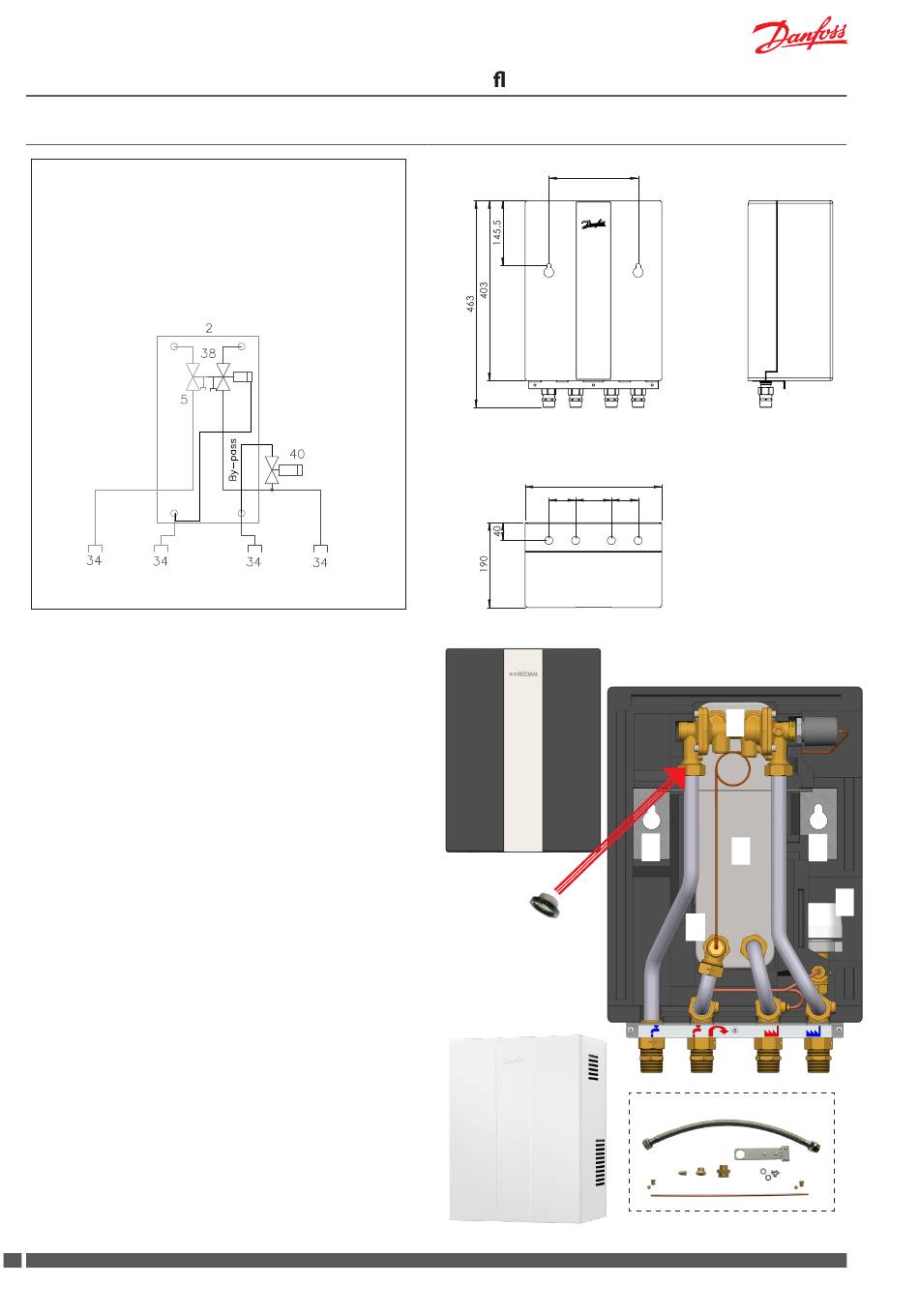

7.0 Akva Lux II XBS - Schaltplan - Beispiel, Maßen und Hauptkomponente
2. Plattenwärmetauscher für TWW
5. Filter für PTC2+P Regler
14. Anschluss für TWW-Zirkulation
34. Sechskantnippel ¾"
38. TWW Regler PTC2+P
40. Danfoss FJVR Thermostat für Bypass/Zirkulation
-------------------------------------------------------------------
Option: Zirkulationsanschlussset für bauseitige Montage
Hauptkomponente
1. Plattenwärmeübertrager, gelötet, TWW
2. TWW-Regler, TWW, PTC2+P
3. Thermostat für Bypass / Zirkulation Danfoss FJVR
4. Fühler PTC2+P / Fühlertasche
5. Anschlussstutzen
6. Montagebeschlag
7. Isolierverkleidung (hinteren Teil)
8. Isolierverkleidung (vorderen Teil)
9. Weißlackierte Stahlverkleidung (Sonderausstattung)
F. Filter auf Kaltwassereintritt
C. Der Warmwasserbereiter ist für TWW-Zirkulation vor-
bereitet.
Komponente für TWW-Zirkulation Anschluss sind
separat zu bestellen.
Siehe bitte Anleidung Seite 10.
Zubehör
Zirkulationsanschlussset OHNE PUMPE für bauseitige
Montage 004U8442
Sicherheitssetventilset 10 bar inkl. Anschlussrohr
004U8554
Verkleidung H 410 x B 310 x T 210 mm
Bestell-Nr. 004U8663
6
DKDHR
Durch usswassererwärmer
1
A
B
C
D
E
F
1
8
9
145X2026 / AQ163586471118de-000301
3
2
200
306
60 80 60
2 3
6
F
4
C
