Montage- und Betriebsanleitung

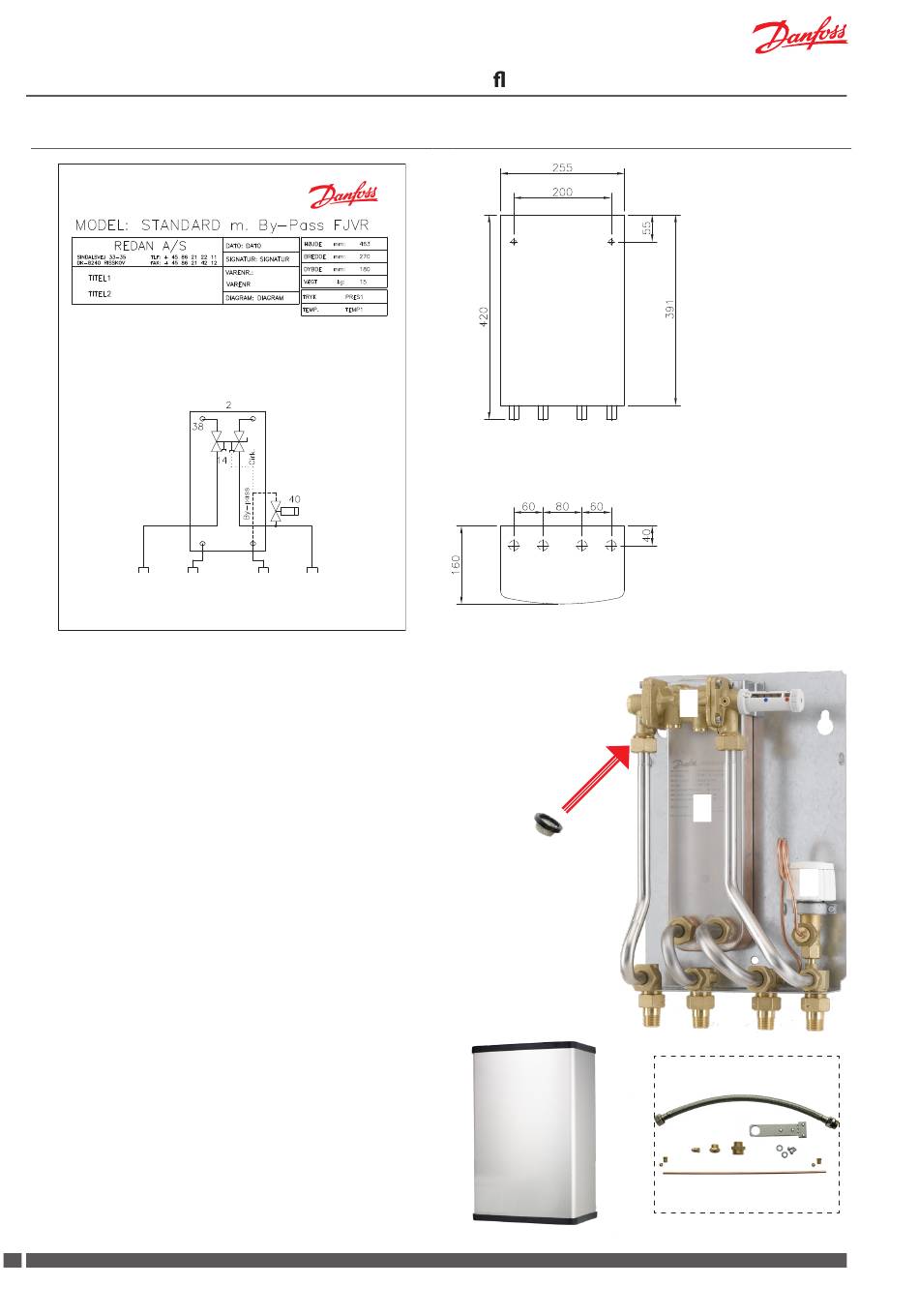

9.0 Akva Vita II - Schaltplan - Beispiel, Massen und Hauptkomponente
2
Plattenwärmeübertrager XB06H-1 40
Anschluss für TWW (Nippel)
14
TWW-Regler PM2+P
38
Danfoss FJVR Thermostat k
40
KW
Hauptkomponente
1.
Plattenwärmeübertrager, gelötet, TWW
2.
TWW-Regler, TWW, PTC2+P
3.
Thermostat für Bypass / Zirkulation Danfoss FJVR
4.
Fühler PTC2+P / Fühlertasche
5.
Anschlussstutzen
6.
Stahlverkleidung (Sonderausstattung)
F.
Filter auf Kaltwassereintritt
C.
Der Warmwasserbereiter ist für TWW-Zirkulation vor-
bereitet.
Komponente für TWW-Zirkulation Anschluss sind
separat zu bestellen.
Siehe bitte Anleitung Seite 12.
Zubehör
Zirkulationsanschlussset OHNE PUMPE für bauseitige
Montage 004U8442
Sicherheitssetventilset 10 bar inkl. Anschlussrohr
004U8554
8
DKDHR
TWW
FW
FW
Vorlauf
Rücklauf
145X2026 / AQ163586471118de-000301
Durch usswassererwärmer
von oben
F
5
Wand
2
1
4
C
Danfoss District Energy
3
