Montage- und Betriebsanleitung

5.0 Gut anfangen

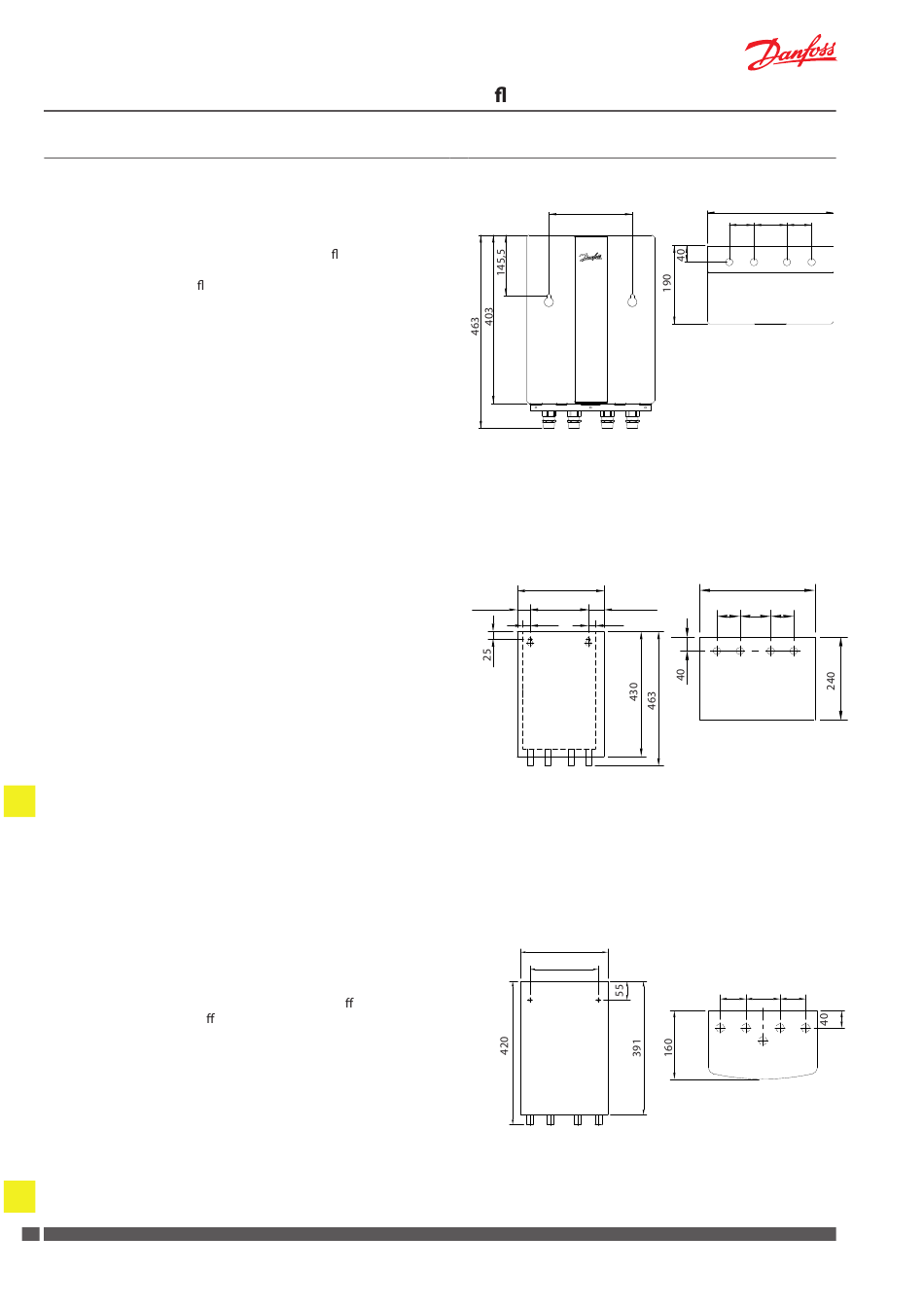

5.1 Anschlüsse, Maßskizzen und Inbetriebnahme
Bitte befolgen Sie das unstehende Inbetriebnahmeverfahren.
Warmwasserbereiter Typen:
A.
Akva Lux II - komplett wämegedämmter Durch usswassererwärmer
mit PTC2+P
B.
Akva Lux II GW - Durch usswassererwärmer mit verschraubtem
Plattenwärmeübertrager und PTC2+P
C.
Akva Vita II mit PM2+P
Anschlüsse:
1.
Kaltwasser (KW) Eintritt
2.
Warmwassser (TWW) Austritt
3.
Fernwärme (FW) Vorlauf
4.
Fernwärme (FW) Rücklauf
Die Station ist mit einem Symbol für die verschiedenen Anschlüsse aus-
gerüstet. Die Station laut diesen und/oder laut der Hinweise dieser Anleitung
an die Hausinstallation anschliessen.
Beachten Sie, dass die Station immer mit den Rohren nach unten angeschlos-
sen werden muss, ausser wenn die Station für den Rohranschluss nach oben
und unten vorbereitet ist.
Wenn eine Zirkulationsleitung in der Hausinstallation vorhanden ist, ist die
Station an die Zirkulationsleitung anszuschließen, und eine Umrüstung
von Bypassbetrieb auf TWW-Zirkulation ist vorzunehmen. Der Zirkula-
tionsanschlussset ist Sonderzubehör und muss separat bestellt und
bauseits montiert werden.
Siehe Seiten 9-13 für weitere Informationen über TWW-Zirkulation.
Es wird empfohlen die Station für TWW-Zirkulation vor Montage an der
Wand vorzubereiten.
Inbetriebsetzung
01. Die Rückplatte der Station ist mit Montagelöchern für Schraub-
befestigung versehen. Befestigen Sie die Station mit zwei Bolzen,
Schrauben, Spreizdübel oder ahnliches auf dem Wand.
02. Vor Einbau der Station sind nicht benutzte Anschlüsse und Absperr-
ventile mit einem Stopfen abzudichten.
03. WICHTIG! Alle Verschraubungen und Verbindungen nachziehen, als
!
sie sich durch Erschüttungen während des Transports gelöst haben
können.
04. Auf Anlagen mit Sicherheitsventil ist Anschluss für Ablauf laut gel-
tenden örtlichen Vorschriften herzustellen.
05. Wenn eine Zirkulationsleitung in der Hausinstallation vorhanden ist,
ist der Warmwasserbereiter an die Zirkulationsleitung anzuschließen.
Zirkulationspumpe und Rückschlagventil sind in der Zirkulationslei-
tung einzubauen, und Sicherheitsventil ist in der Kaltwasserzuleitung
einzubauen. Die Fließrichtung der Pumpe ist in Richtung Warmwas-
serbereiter. Die Pumpe ist an Stromversorgung anzuschliessen, aber
nicht einzuschalten.
06. Zuerst den Kugelhahn auf FW Vorlauf vorsichtig ö nen. Danach die
restlichen Kügelhähne ö nen.
07. Die Station die Hausinstallation gründlich vor Leckagen über-
wachen.
08. Die ganze Installation laut den geltenden örtlichen Vorschriften
einer Druckprobe unterziehen.
09. Evtl. Zirkulationspumpe einschalten.
10. Letztendlich die Station laut der Bedienungsanleitung einstellen.
WICHTIG! Erwärmung und Abkühlen der Station kann Leckagen
!
verursachen. Deshalb kann Nachziehen alle Verschraubungen und
Anschlüsse nach der Inbetriebnahme notwendig sein.
