Montage- und Betriebsanleitung Durch usswassererwärmer

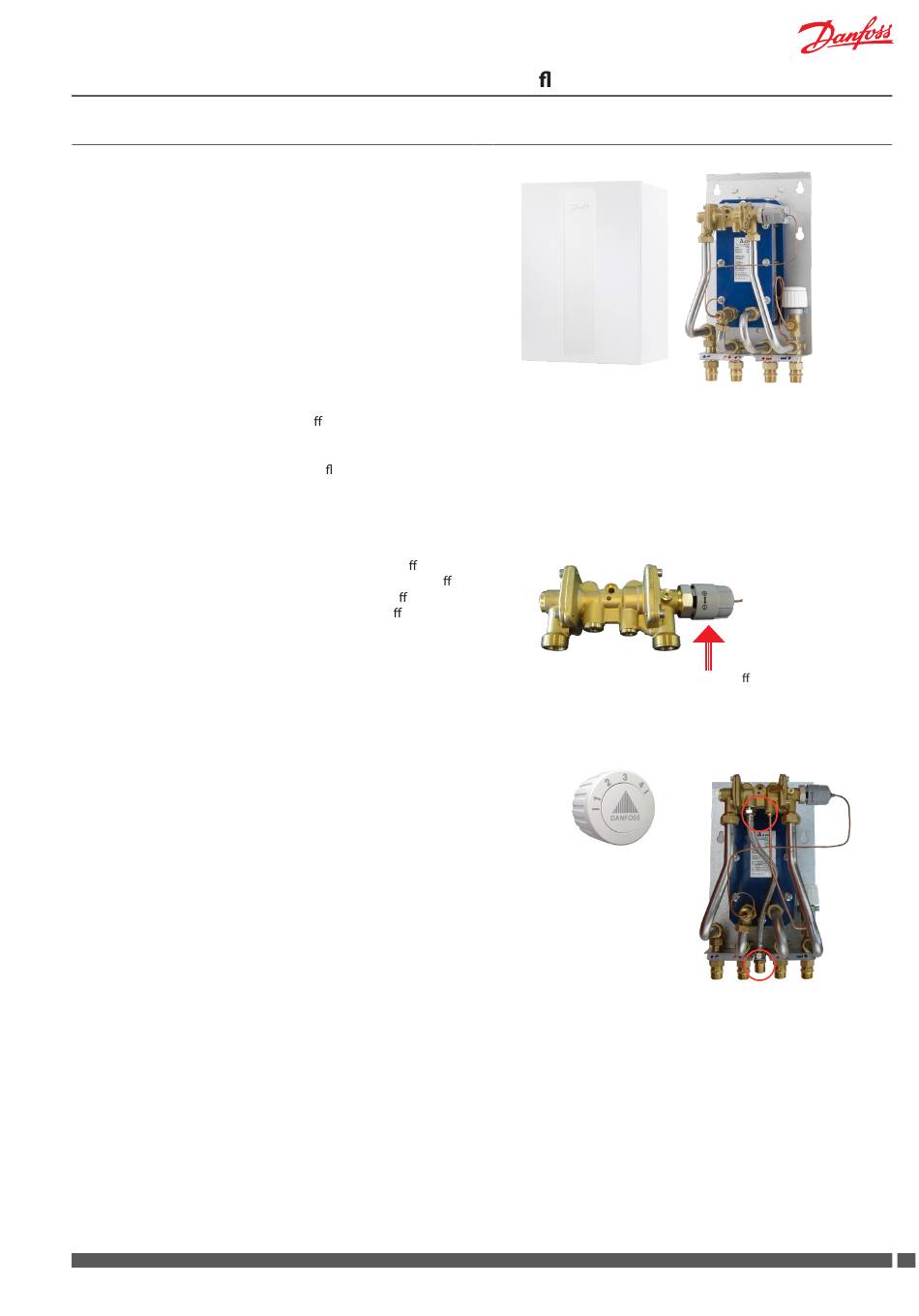

12.0 Akva Lux II GW - Anweisungen

12.1 Allgemein
Variante
Achtung! Einzelne Variante können von der Abbildung abweichen. Rege-
lung ist aber grundsätzlich gleich.
Wartung und Einregulierung
Entfernen der Verkleidung lässt sich ohne Hilfe von Werkzeugen
vornehmen. Für Trennung und Reinigen des Plattenwärmeübertragers
siehe bitte Seite 18.
12.2 Beschreibung
Der Warmwasserbereiter basiert auf einem geschraubten Edelstahl-Plat-
tenwärmeübertrager. Das Trinkwasser wird über einen Wärmeübertrager
erhitzt und die Temperatur mit einem thermo-hydraulischen Regler ohne
Hilfsenergie PTC2+P mit eingebautem Di erenzdruckregler geregelt
(1). Der Druckgesteuerte Teil stellt sicher, dass der Wärmeübertrager bei
Warmwasserzapfung sowohl primär- (Fernwärme) als auch sekundärseitig
(TWW) sofort durchströmt wird und der Durch uss nach Beendigung des
Zapfvorganges sofort unterbrochen wird.
12.3 Regelung der Warmwassertemperatur 1
Die Warmwassertemperatur wird durch Drehen des Handgri es in Rich-
tung "+" (wärmer), oder "-" (kälter) eingestellt. Zuerst den Handgri im
Uhrzeigersinn drehen - bis zum Anschlag/bis der Handgri nicht mehr
gedreht werden kann. Dann drehen Sie den Handgri gegen den
Uhrzeigersinn, bis die Temperatur des Zapfwassers ca. 48°C beträgt (7-8
l/min.). Die Temperatur sollte nie 55°C übersteigen, um Kalkbildung im
Wärmeübertrager zu vermeiden.
Regelhandgri

12.4 By-pass oder Zirkulationsthermostat

2
Bypass Thermostat (Werkseinstellung).
Standardgemäß wird die Wohnungsstation mit einem thermostatischen
Bypass Danfoss FJVR (2) 10/50 C° für Bypassbetrieb ausgerüstet. Warm-
wasserzapfungen können dadurch ohne Wartezeit erfolgen. Es wird
empfohlen den Thermostat in Pos. 3 einzustellen. Falls die Warmwasser-
temperatur zu langsam ansteigt, kann es notwendig sein, den Thermostat
höher als Pos. 3 einzustellen.
Sonst ist TWW-Zirkulation zu etablieren.
Zirkulationsthermostat / Umrüstung auf TWW-Zirkulation.
Auf Anlagen mit Zirkulation funktioniert der Thermostat (2) als Zirkula-
tionsthermostat und die Temperatur des Zirkulationswassers wird unab-
hängig von dem eingestellten Warmwassertemperatur einreguliert. Es
wird empfohlen den Thermostat auf max. Pos. 3 einzustellen.
Für Umrüstung auf TWW-Zirkulation siehe bitte Seiten 9 und 12-13.
Das rechtseitige Foto zeigt einen Warmwasserbereiter mit Anschluss
von Zirkulationsrohr und Kapillarrohr zum TWW-Regler, damit die Tem-
peratur des Zirkulationswassers auf dem FJVR Thermostat eingestellt
werden kann.
15 15
