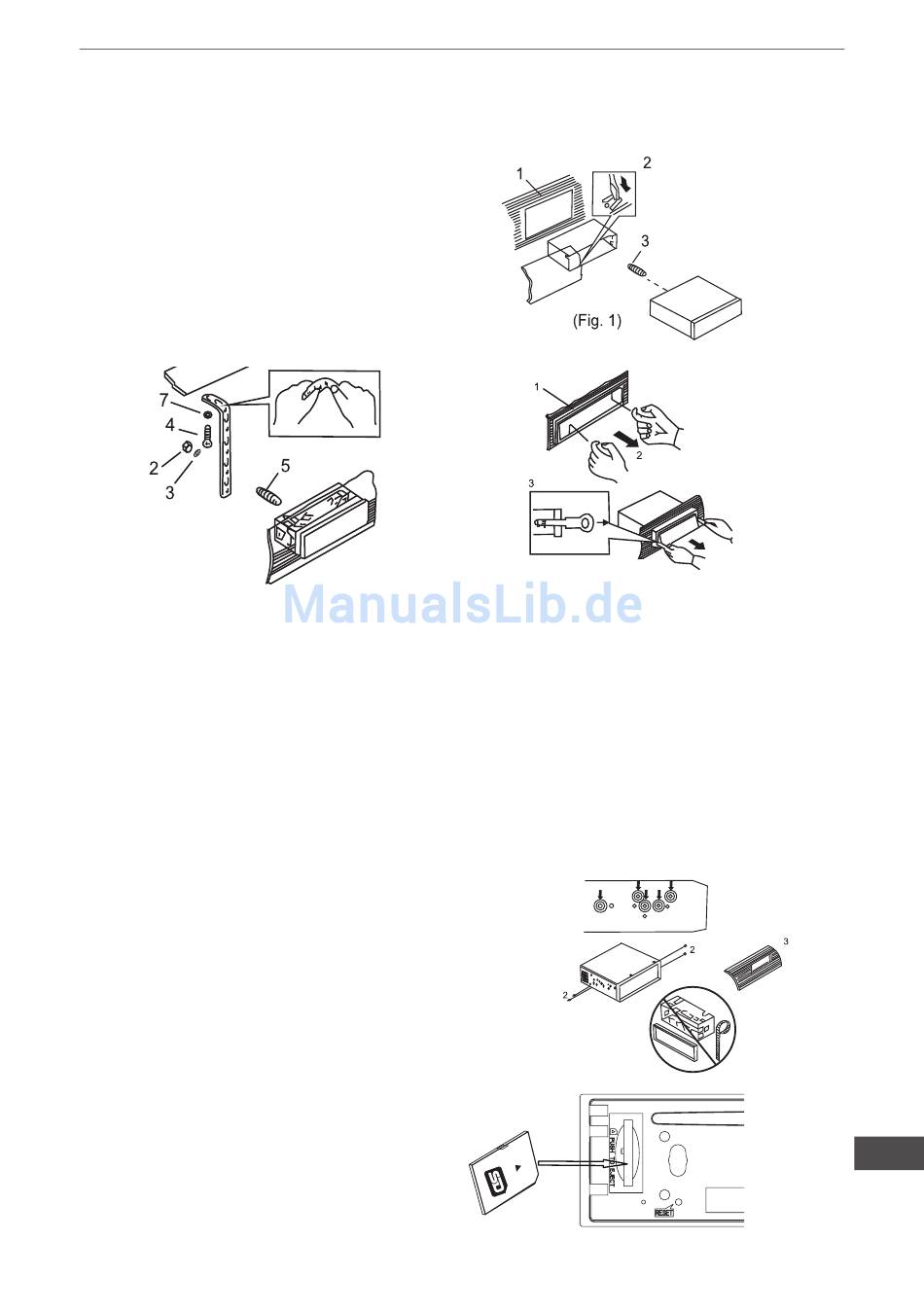

MONTARE PRIN FATA (Metoda A)
Installing the unit
1. Tabloul de bord
2. Suportul
Dupa inserarea suportului in tabloul de bord,
selectati agatatorile in functie de grosimea
materialului tabloului de bord si indoiti-le pentru a
fixa suportul la locul lui. (fig.1)
3. Surub
Fig.2
1. Tablou de bord
2. Piulita (5mm)
3. Saiba de siguranta
4. Surub (5 x 25mm)
5. Surub
6. Banda
Folositi banda pentru a fixa partea din spate
a aparatului. Banda poate fi indoita pana in
unghiul dorit.
7. Saiba fara filet.
MONTARE PRIN SPATE (Metoda B)
Instalarea se face folosind gaurile suruburilor de pe
extremitatile aparatului .
Fixarea aparatului in lacasul original
Suport de montare:
1. Alegeti o pozitie in care gaurile de surub ale suportului si
cele ale unitatii centrale sa fie pe aceeasi linie si strangeti
suruburile in doua locuri pe fiecare parte. Folositi fie suruburi
de ancorare (5x5mm) fie suruburi cu cap ingropat (4x5mm).
2. Surub
3. Tablou de bord sau Consola.
INTRODUCEREA CARDULUI SD
Unghiul oblic al cardului SD mentine
expunerea descendenta: introduceti-I in spatiul
SD si apasati inca o data pentru a-l scoate.
Manual de utilizare
Fig.3
1. Cadru
2. Introduceti degetele in canelura din fata
cadrului si trageti pentru a scoate cadrul.
(Pentru a fixa cadrul inca o data, formati alte
orificii si atasati aparatul).
3. Cheita
Introduceti cheita cu care este dotat aparatul in
canelura din ambele parti ale aparatului, pana
cand auziti un pocnet. Aceasta va face posibila
inlaturarea aparatului din tabloul de bord.
