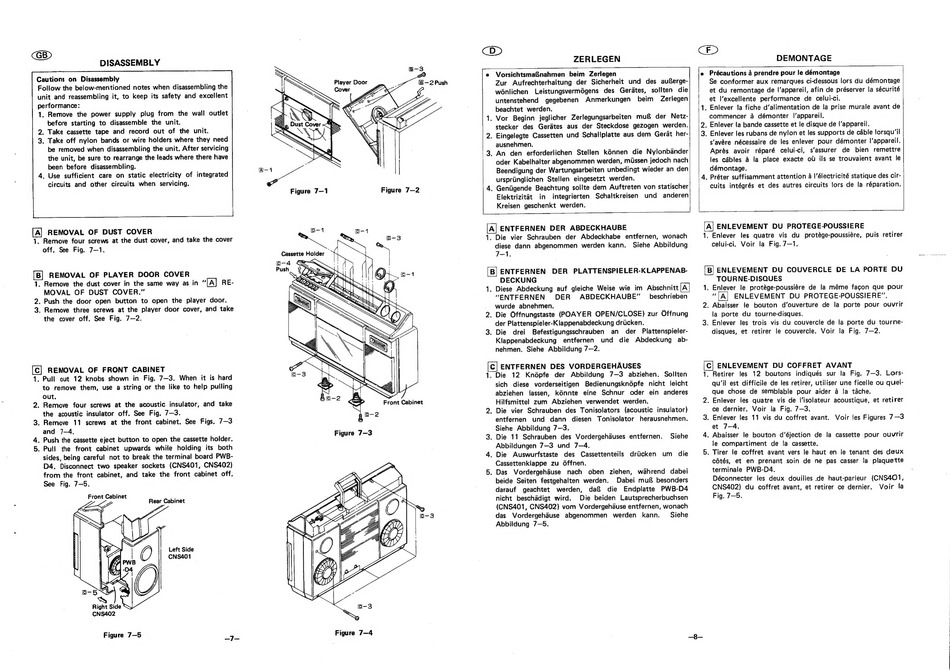

DISASSEMBLY
Cautions on Disassembly
. Take cassette tape and record out of the unit.
[A] REMOVAL OF DUST COVER
1. Remove
four screws at the dust cover, and take the cover
off. See Fig. 7—1.
REMOVAL OF PLAYER DOOR COVER
1. Remove the dust cover in the same way as in "TA] RE-
MOVAL OF DUST COVER."
2. Push the door open button to open the player door.
3. Remove three screws at the player door cover, and take
the cover off. See Fig. 7—2.
[c] REMOVAL OF FRONT CABINET
1. Pull out 12 knobs shown
in Fig. 7-3. When it is hard
to remove
them, use a string or the like to help pulling
out.
2. Remove four screws at the acoustic insulator, and take
the acoustic insulator off. See Fig. 7—3.
3. Remove 11 screws
at the front cabinet. See Figs. 7—3
and 7-4,
. Push the cassette eject button to open the cassette holder.
. Pull the front cabinet upwards while holding its both
sides, being careful
not to break the terminal board PWB-
D4. Disconnect two speaker sockets (CNS401, CNS402)
from the front cabinet, and take the front cabinet off.
See Fig. 7—5.
Front Cabinet
ZA
a.
Rear Cabinet
Left Side
CNS401
Right Side Ss
CNS402
Figure 7—5 _7-
Piayer Door
Figure 7—1 Figure 7-2
e-41 e-1
Te . oe-3
Om
Cassette Holder .
a-4 &
Figure 7-4
Sp)
ZERLEGEN
CE
DEMONTAGE
e Vorsichtsma8nahmen beim Zerlegen
Zur Aufrechterhaltung
der Sicherheit
und des aufBerge-
wonlichen Leistungsvermdgens
des Gerates,
sollten die
untenstehend gegebenen
Anmerkungen
beim Zerlegen
beachtet werden.
Précautions a prendre pour le démontage
Se conformer aux remarques ci-dessous lors du démontage
et du remontage de l'appareil, afin de préserver la sécurité
et I'excellente performance de celui-ci.
1. Enlever {a fiche d'alimentation de ja prise murale avant de
commencer a démonter |'appareil.
2. Enlever la bande cassette et le disque de |'appareil.
ENTFERNEN DER ABDECKHAUBE
[c] ENTFERNEN DES VORDERGEHAUSES
2. Die vier Schrauben des Tonisolators (acoustic insulator)
entfernen und dann diesen Tonisolator herausnehmen.
Siehe Abbildung 7—3.
3. Die 11 Schrauben des Vordergehduses entfernen. Siehe
Abbildungen 7—3 und 7—4.
4. Die Auswurfstaste des Cassettenteils dritcken um die
Cassettenklappe zu Offnen.
5. Das Vordergehduse nach oben ziehen, wahrend dabei
beide Seiten festgehalten werden. Dabei mu& besonders
darauf geachtet werden, da& die Endplatte PWB-D4
nicht beschadigt wird. Die beiden Lautsprecherbuchsen
(CNS401, CNS402) vom Vordergehduse entfernen, wonach
das Vordergehduse abgenommen werden kann. Siehe
Abbildung 7-5.
[A] ENLEVEMENT DU PROTEGE-POUSSIERE
1. Enlever les quatre vis du protége-poussiére, puis retirer
celui-ci. Voir la Fig. 7—1.
ENLEVEMENT DU COUVERCLE DE LA PORTE DU
TOURNE-DISQUES
1. Enlever le protége-poussiére de la méme fagon que pour
"TAl ENLEVEMENT DU PROTEGE-POUSSIERE".
2. Abaisser le bouton d'ouverture de la porte pour ouvrir
la porte du tourne-disques.
3. Enlever les trois vis du couvercle de la porte du tourne-
disques, et retirer le couvercle. Voir la Fig. 7—2.
[c] ENLEVEMENT DU COFFRET AVANT
T. Retirer les 12 boutons indiqués sur la Fig. 7—3. Lors-
qu'il est difficile de les retirer, utiliser une ficelle ou quel-
que chose de semblable pour aider a la tache.
2. Enlever les quatre vis de |'isolateur acoustique, et retirer
ce dernier. Voir la Fig. 7-3.
3. Eniever fes 11 vis du coffret avant. Voir les Figures 7—3
et 7-4,
4. Abaisser le bouton d'éjection de la cassette pour ouvrir
le compartiment de !a cassette.
5. Tirer le coffret avant vers le haut en le tenant des deux
cétés, et en prenant soin de ne pas casser la plaquette
terminale PWB-D4.
Déconnecter les deux douilles de haut-parleur (CNS401,
CNS402) du coffret avant, et retirer ce dernier. Voir fa
Fig. 7-5.
