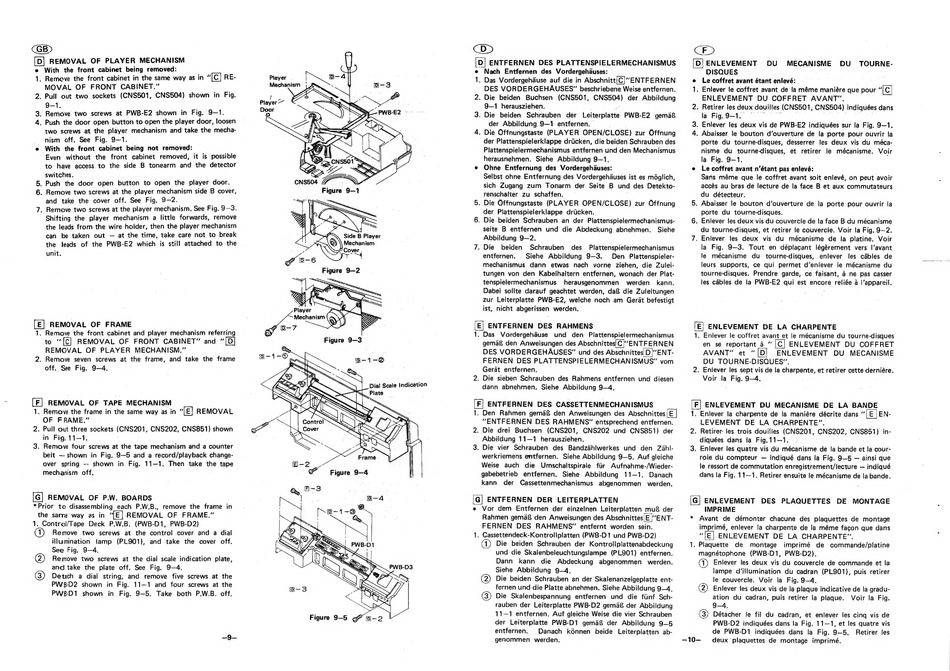

REMOVAL
OF PLAYER
MECHANISM
e
With
the front cabinet
being removed:
e
With
the front cabinet
being not removed:
Even
without
the
front
cabinet
removed,
it is possible
to have access to the side B tonearm
and the detector
switches.
5. Push
the door open
button
to open
the player door.
unit.
[E] REMOVAL OF FRAME
1. Remove
the front cabinet and player mechanism
referring
to [6] REMOVAL
OF
FRONT
CABINET"
and "(D]
REMOVAL
OF PLAYER
MECHANISM."
2. Remove
seven
screws
at the frame,
and take the frame
off. See Fig. 9—4.
[F] REMOVAL
OF
TAPE
MECHANISM
1. Remove the frame in the same way as in "TE] REMOVAL
OF
FRAME."
2. Pull out three sockets (CNS201, CNS202, CNS851) shown
in Fig. 11-1.
3. Remove
four screws at the tape mechanism and a counter
belt — shown in Fig. 9—5 and a record/playback change-
over
spring -- shown
in Fig. 11-1.
Then
take the tape
mechanism
off,
[G] REMOVAL OF P.W. BOARDS
*Prior
to disassembling
each
P.W.B.,
remove
the frame
in
the same way as in "[E] REMOVAL OF FRAME."
1. Control/Tape
Deck
P.W.B.
(PWB-D1,
PWB-D2)
Remove
two
screws
at the control
cover
and a dial
illumination
tamp
(PL901),
and
take
the
cover
off.
See Fig. 9—4.
@)
Remove
two
screws
at the dial scale indication
plate,
and take the plate off. See
Fig. 9—4.
3)
Detach
a dial string, and remove
five screws at the
PW.B-D2
shown
in Fig. 11—1
and four screws
at the
PW8-D1
shown
in Fig. 9-5.
Take
both P.W.B. off.
Player
Mechanism
ls
Player -~
Door
io
Side B Player
Mechanism
Figure 9—3
@-1-@
CD»
[D] ENTFERNEN
DES PLATTENSPIELERMECHANISMUS
e
Nach
Entfernen
des Vordergehduses:
1, Das Vordergehduse auf die in Abschnitt/C}"ENTFERNEN
DES VORDERGEHAUSES"
beschriebene Weise entfernen.
2. Die beiden
Buchsen
(CNS501,
CNS504)
der Abbildung
9—1 herausziehen.
3. Die beiden
Schrauben
der
Leiterplatte PWB-E2
gema&
der Abbildung 9—1 entfernen.
4. Die Offnungstaste (PLAYER OPEN/CLOSE) zur Offnung
der Plattenspielerklappe driicken, die beiden Schrauben des
Plattenspielermechanismus entfernen und den Mechanismus
herausnehmen.
Siehe Abbildung 9—1.
e
Ohne
Entfernung
des Vordergehauses:
Selbst ohne Entfernung des Vordergehduses ist es mdglich,
sich Zugang zum Tonarm
der Seite B und des Detekto-
renschalter
zu schaffen.
5. Die Offnungstaste (PLAYER
OPEN/CLOSE)
zur Offnung
der Plattenspielerklappe
dritcken.
6. Die beiden
Schrauben
an der Plattenspielermechanismus-
seite B entfernen
und die Abdeckung
abnehmen.
Siehe
Abbildung 9—2.
7. Die
beiden
Schrauben
des
Plattenspielermechanismus
entfernen.
Siehe
Abbildung
9-3.
Den
Plattenspieler-
mechanismus
dann
etwas
nach
vorne
ziehen, die Zulei-
tungen von den
Kabelhaltern
entfernen, wonach
der Plat-
tenspielermechanismus
herausgenommen.
werden
kann.
Dabei sollte darauf geachtet werden, da die Zuleitungen
zur Leiterplatte PWB-E2, welche noch am Gerat befestigt
ist, nicht abgerissen werden.
[E] ENTFERNEN
DES
RAHMENS
1. Das
Vordergehduse
und
den
Plattenspielermechanismus
gemaf& den Anweisungen des Abschnittes|C}"ENTFERNEN
DES VORDERGEHAUSES" und des Abschnittes D|"ENT-
FERNEN
DES PLATTENSPIELERMECHANISMUS"
vom
Gerat entfernen.
2. Die sieben Schrauben des Rahmens entfernen und diesen
dann abnehmen.
Siehe Abbildung 9—4,
[F| ENTFERNEN
DES CASSETTENMECHANISMUS
1. Den Rahmen gema& den Anweisungen des Abschnittes[E |
"ENTFERNEN
DES RAHMENS"
entsprechend entfernen.
2. Die drei
Buchsen
(CNS201,
CNS202
und
CNS851)
der
Abbildung 11—1
herausziehen.
3. Die vier Schrauben
des
Bandzaéhiwerkes
und
den
Zahl-
werkriemens entfernen.
Siehe Abbildung 9—5, Auf gleiche
Weise
auch
die
Umschaltspirale
fiir Aufnahme-/Wieder-
gabebetrieb
entfernen.
Siehe
Abbildung
11—1.
Danach
kann
der
Cassettenmechanismus
abgenommen
werden.
[| ENTFERNEN
DER
LEITERPLATTEN
e
Vor dem
Entfernen
der einzelnen
Leiterplatten mu& der
Rahmen gema& den Anweisungen des Abschnittes|E }ENT-
FERNEN
DES
RAHMENS"
entfernt worden
sein.
1. Cassettendeck-Kontrollplatten (PWB-D1 und PWB-D2)
a) Die
beiden
Schrauben
der Kontroliplattenabdeckung
und die Skalenbeleuchtungslampe
(PL901) entfernen.
Dann
kann
die
Abdeckung
abgenommen
werden.
Siehe Abbildung
9-4,
2) Die beiden Schrauben
an der Skalenanzeigeplatte ent-
fernen und die Platte abnehmen. Siehe Abbildung 9—4,
(3) Die Skalenbespannung
entfernen
und die funf Sch-
rauben der Leiterplatte PWB-D2 gema& der Abbildung
11—1 entfernen. Auf gleiche Weise die vier Schrauben
der Leiterplatte
PWB-D1
gema&
der Abbildung
9—5
entfernen.
Danach
k6énnen
beide
Leiterplatten
ab-
genommen
werden.
CFD
[D] ENLEVEMENT
DU
MECANISME
DU
TOURNE-
DISQUES
e
Le coffret avant étant enlevé:
1. Enlever le coffret avant de la méme maniére que pour "lC]
ENLEVEMENT
DU COFFRET
AVANT".
2. Retirer les deux douilles (CNS501, CNS504) indiquées dans
'la Fig. 9-1,
0
7
3. Enlever les deux vis de PWB-E2 indiquées sur la Fig. 9—1.
4. Abaisser le bouton d'ouverture de la porte pour ouvrir la
porte du tourne-disques,
desserrer
les deux vis du méca-
nisme du tourne-disques,
et retirer le mécanisme.
Voir
la Fig. 9—1.
e
Le coffret avant n'étant pas enlevé:
Sans méme
que le coffret avant soit enlevé, on peut avoir
accés au bras de lecture de la face B et aux commutateurs
du détecteur.
5. Abaisser le bouton d'ouverture de la porte pour ouvrir la
porte du tourne-disques.
6. Enlever les deux vis du couvercle de la face B du mécanisme
du tourne-disques, et retirer le couvercle. Voir la Fig. 9-2.
7. Enlever
les deux
vis du
mécanisme
de la platine. Voir
la Fig. 9~3.
Tout
en déplacant
légérement
vers |'avant
le mécanisme
du
tourne-disques,
enlever
les cables
de
leurs supports,
ce qui permet d'eniever
le mécanisme du
tourne-disques.
Prendre
garde, ce faisant, 4 ne pas casser
les cébles de fa PWB-E2
qui est encore
reliée a |'appareil.
[E} ENLEVEMENT
DE LA CHARPENTE
1. Entever le coffret avant et le mécanisme du tourne-disques
en se reportant a " [ C ]
ENLEVEMENT DU COFFRET
AVANT"
et "(pl
ENLEVEMENT
DU
MECANISME
DU TOURNE-DISQUES".
2. Enlever les sept vis de la charpente, et retirer cette derniére.
Voir
la Fig. 9—4.
F| ENLEVEMENT
DU MECANISME
DE
LA BANDE
1, Enlever la charpente de la maniére décrite dans "TE] EN-
LEVEMENT
DE
LA CHARPENTE".
2. Retirer- les trois douilles (CNS201,
CNS202, CNS851)
in-
diquées dans
la Fig.11—1.
3. Enlever les quatre vis du mécanisme de Ja bande et !a cour-
roie du compteur — indiqué dans la Fig. 9—5 — ainsi que
le ressort de commutation enregistrement/lecture — indiqué
dans la Fig, 11—1. Retirer ensuite le mécanisme de la bande.
(G| ENLEVEMENT
DES
PLAQUETTES
DE
MONTAGE
IMPRIME
*
Avant
de démonter
chacune
des plaquettes de montage
imprimé, enlever la charpente de la méme facon que dans
""E|
ENLEVEMENT
DE
LA CHARPENTE".
1. Plaquette
de
montage
imprimé
de
commande/platine
magnétophone
(PWB-D1,
PWB-D2).
Enlever
les deux vis du couvercle de commande
et la
lampe d'iJlumination
du cadran
(PL901), puis retirer
le couvercle.
Voir
la Fig. 9-4,
(2) Enlever les deux vis de la plaque indicative de ta gradu-
ation du cadran, puis retirer la plaque.
Voir Ja Fig.
9-4,
3) Détacher
le fil du cadran, et enlever les cing vis.de
PWB-D2
indiquées dans la Fig. 11—1, et les quatre vis
de PWB-D1
indiquées dans la Fig. 9—5.
Retirer les
—10—
deux
plaquettes de montage
imprimé.
