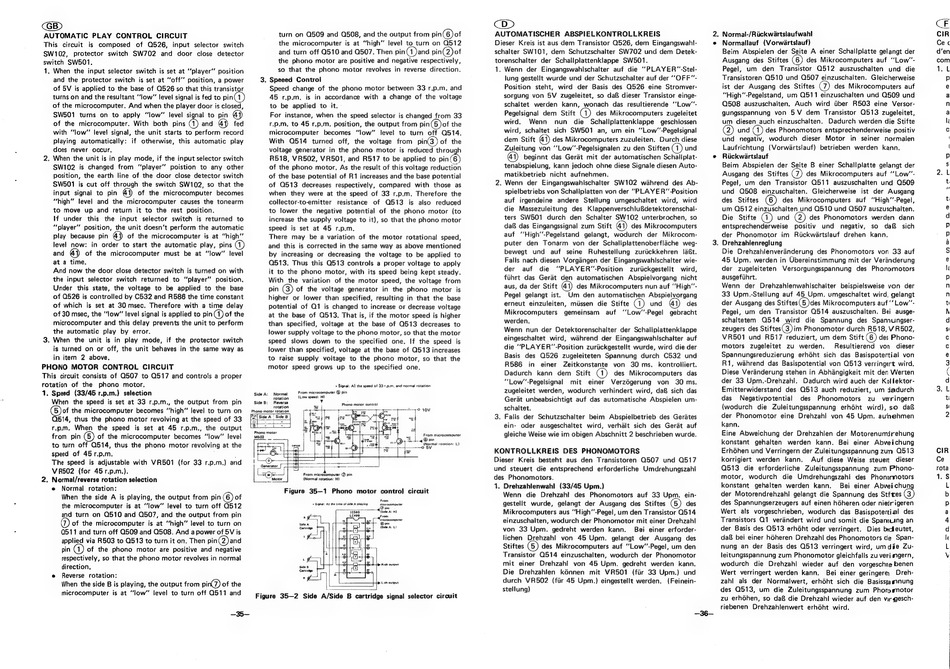

AUTOMATIC PLAY CONTROL CIRCUIT
This circuit is composed of Q526, input selector switch
SW102, protector switch SW702 and door close detector
switch SW501.
1.
»
When the input selector switch is set at "player" position
and the protector switch is set at "off'' position, a power
of 5V is applied to the base of Q526 so that this transistor
turns on and the resultant "iow" level signal is fed to pin
of the microcomputer. And when the player door is closed,
SW501 turns on to apply "low" level signal to pin 4)
of the microcomputer. With both pins a) and 4) fed
with "low" level signal, the unit starts to perform record
playing automatically: if otherwise, this automatic play
does never occur,
. When the unit is in play mode, if the input selector switch
§W102 is changed from "player" poistion to any other
position, the earth line of the door close detector switch
SW501 is cut off through the switch SW102, so that the
input signal to pin 4) of the microcomputer becomes
"high" level and the microcomputer causes the tonearm
to move up and return it to the rest position.
!f under this the input selector switch is returned to
"player" position, the unit doesn't perform the automatic
play because pin @) of the microcomputer is at "high"
level now: in order to start the automatic play, pins a)
and 4) of the microcomputer must be at "low" level
at a time.
And now the door close detector switch is turned on with
the input selector switch returned to "player" position.
Under this state, the voltage to be applied to the base
of 0526 is controlled by C532 and R586 the time constant
of which is set at 30 msec. Therefore with a time delay
of 30 msec, the "low" level signal is applied to pin (1) of the
microcomputer and this delay prevents the unit to perform
the automatic play by error.
When the unit is in play mode, if the protector switch
is turned on or off, the unit behaves in the same way as
in item 2 above.
PHONO MOTOR CONTROL CIRCUIT
This circuit consists of Q507 to Q517 and controls a proper
rotation of the phono motor,
1, Speed (33/45 r.p.m.) selection
When the speed is set at 33 r.p.m., the output from pin
of the microcomputer becomes "high" level to turn on
Q514, thus the phono motor revolving at the speed of 33
r.p.m. When the speed is set at 45 r.p.m., the output
from pin of the microcomputer becomes "'low'' level
to turn off Q514, thus the phono motor revolving at the
speed of 45r.p.m. :
The speed is adjustable with VR501 (for 33 r.p.m.) and
V R502 (for 45r.p.m.).
. Normal/reverse rotation selection
e Normal rotation:
When the side A is playing, the output from pin (6) of
the microcomputer is at "'low" level to turn off Q512
and turn on Q510 and Q507, and the output from pin
of the microcomputer is at "'high" level to turn on
0511 and turn off Q509 and Q508. And a power of 5V is
applied via R503 to Q513 to turn it on. Then pin (2)and
pin of the phono motor are positive and negative
respectively, so that the phono motor revolves in normal
direction.
e Reverse rotation:
When the side B is playing, the output from pir(7) of the
microcomputer is at "low" level to turn off Q511 and
—35—
Side A: Normal
Side B: Reverse
Phono motor rotation
turn on Q509 and Q508, and the output from pin(6) of
the microcomputer is at "high" fevel to turn on Q512
and turn off Q510 and Q507. Then pin (and pin(2) of
the phono motor are positive and negative respectively,
so that the phono motor revolves in reverse direction.
3. Speeed Control
Speed change of the phono motor between 33 r.p.m. and
45 r.p.m. is in accordance with a change of the voltage
to be applied to it.
For instance, when the speed selector is changed from 33
r.p.m. to 45 r.p.m. position, the output from pin of the
microcomputer becomes "low" level to turn off Q514.
With Q514 turned off, the voltage from pin(3) of the
voltage generator in the phono motor is reduced through
R518, VR502, VR501, and R517 to be applied to pin (6)
of the phono motor. As the result of this voltage reduction
of the base potential of R1 increases and the base potential
of Q513 decreases respectively, compared with those as
when they were at the speed of 33 r.p.m. Therefore the
collector-to-emitter resistance of Q513 is also reduced
to lower the negative potential of the phono motor (to
increase the supply voltage to it), so that the phono motor
speed is set at 45 r.p.m.
There may be a variation of the motor rotational speed,
and this is corrected in the same way as above mentioned
by increasing or decreasing the voltage to be applied to
Q513. Thus this Q513 controls a proper voltage to apply
it to the phono motor, with its speed being kept steady.
With the variation of the motor speed, the voltage from
pin @) of the voltage generator in the phono motor is
higher or lower than specified, resulting in that the base
potential of Q1 is changed to increase or decrease voltage
at the base of Q513, That is, if the motor speed is higher
than specified, voltage at the base of Q513 decreases to
lower supply voltage to the phono motor, so that the motor
speed slows down to the specified one. If the speed is
lower than specified, voltage at the base of Q513 increases
to raise supply voitage to the phono motor, so that the
motor speed grows up to the specified one.
+ Signal: At the speed of 33 r.p.m. and normal rotation
From microcomputer ©) pin
rotation (Low speed: H}
Phono motor control
rotation
"Se | From microcomputer
oH <@pin
(Normal rotation: L)
~-O 5V
Generator
From microcomputer @ pin
20M)
(Normal rotation: H} Motor
Figure 35—1 Phono motor contro] circuit
From
microcomputer
+ Signal: At the time of sids A pisying
: pin
"4 iside A: HI
From
Py n ["inicrocomputer
Side A Goin
Cartridge we sy (Side A: L)
A-ch output
Side B
Cartridge
Leh output
Figure 35—2 Side A/Side B cartridge signal selector circuit
CD>
