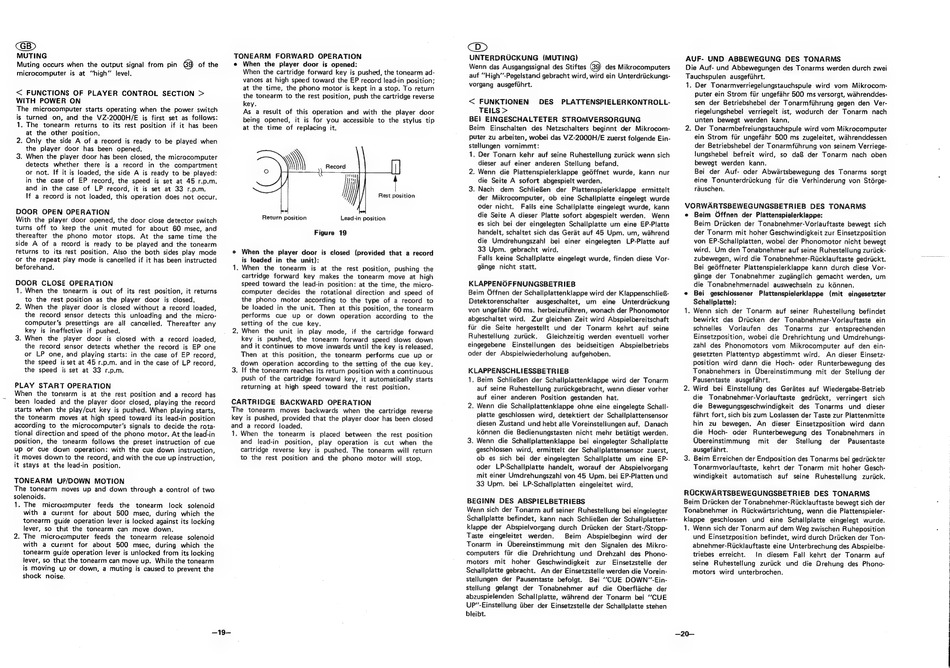

Sharp VZ-2000H Serviceanleitung Seite 12

MUTING
Muting occurs when the output signal from pin 69 of the
microcomputer is at "high" level.
< FUNCTIONS OF PLAYER CONTROL SECTION >
WITH POWER ON
The microcomputer starts operating when the power switch
is turned on, and the VZ-2000H/E is first set as follows:
1. The tonearm returns to its rest position if it has been
at the other position.
2. Only the side A of a record is ready to be played when
the player door has been opened.
3. When the player door has been closed, the microcomputer
detects whether there is a record in the compartment
or not. If it is loaded, the side A is ready to be played:
in the case of EP record, the speed is set at 45 r.p.m.
and in the case of LP record, it is set at 33 r.p.m.
If a record is not loaded, this operation does not occur.
DOOR OPEN OPERATION
With the player door opened, the door close detector switch
turns off to keep the unit muted for about 60 msec, and
thereafter the phono motor stops. At the same time the
side A of a record is ready to be played and the tonearm
returns to its rest position. Also the both sides play mode
or the repeat play mode is cancelled if it has been instructed
beforehand.
DOOR CLOSE OPERATION
1. When the tonearm is out of its rest position, it returns
to the rest position as the player door is closed.
2. When the player door is closed without a record loaded,
the record sensor detects this unloading and the micro-
computer's presettings are all cancelled. Thereafter any
key is ineffective if pushed.
3. When the player door is closed with a record loaded,
the record sensor detects whether the record is EP one
or LP one, and playing starts: in the case of EP record,
the speed isset at 45 r.p.m. and in the case of LP record,
the speed is set at 33 r.p.m.
PLAY START OPERATION
TONEARM UP/DOWN MOTION
The tonearm moves up and down through a control of two
solenoids.
1. The microcomputer feeds the tonearm lock solenoid
with a current for about 500 msec, during which the
tonearm guide operation lever is locked against its locking
lever, so that the tonearm can move down.
2. The microcomputer' feeds the tonearm release solenoid
with a current for about 500 msec, during which the
tonearm guide operation lever is unlocked from its locking
lever, so that the tonearm can move up. While the tonearm
is moving up or down, a muting is caused to prevent the
shock noise.
TONEARM FORWARD OPERATION
e When the player door is opened:
When the cartridge forward key is pushed, the tonearm ad-
vances at high speed toward the EP record lead-in position;
at the time, the phono motor is kept in a stop. To return
the tonearm to the rest position, push the cartridge reverse
key.
As a result of this operation and with the player door
being opened, it is for you accessible to the stylus tip
at the time of replacing it.
wh
Record
[e)
Rest position
Return position Lead-in position
Figure 19
2. When the unit in play mode, if the cartridge forward
key is pushed, the tonearm forward speed slows down
and it continues to move inwards until the key is released.
Then at this position, the tonearm performs cue up or
down operation according to the setting of the cue key.
3. If the tonearm reaches its return position with a continuous
push of the cartridge forward key, it automatically starts
returning at high speed toward the rest position.
CARTRIDGE BACKWARD OPERATION
The tonearm moves backwards when the cartridge reverse
key is pushed, provided that the player door has been closed
and a record loaded.
1. When the tonearm is placed between the rest position
and lead-in position, play operation is cut when the
cartridge reverse key is pushed. The tonearm will return
to the rest position and the phono motor will stop.
—19—
D>
UNTERDRUCKUNG (MUTING)
Wenn das Ausgangssignal des Stiftes des Mikrocomputers
auf "'High''-Pegelstand gebracht wird, wird ein Unterdriickungs-
vorgang ausgefihrt.
< FUNKTIONEN DES PLATTENSPIELERKONTROLL-
TEILS >
BEI EINGESCHALTETER STROMVERSORGUNG
Beim Ejnschalten des Netzschalters beginnt der Mikrocom-
stellungen vornimmt:
1. Der Tonarn kehr auf seine Ruhestellung zuriick wenn sich
dieser auf einer anderen Stellung befand.
2. Wenn die Plattenspielerklappe gedffnet wurde, kann nur
die Seite A sofort abgespielt werden.
3. Nach dem SchlieRen der Plattenspielerklappe ermittelt
der Mikrocomputer, ob eine Schallplatte eingelegt wurde
oder nicht, Falls eine Schallplatte eingelegt wurde, kann
die Seite A dieser Platte sofort abgespielt werden. Wenn
es sich bei der eingelegten Schallplatte um eine EP-Platte
handelt, schaltet sich das Gerat auf 45 Upm. um, wahrend
die Umdrehungszahl bei einer eingelegten LP-Platte auf
33 Upm. gebracht wird.
Falls keine Schallplatte eingelegt wurde, finden diese Vor-
gange nicht statt.
KLAPPENOFFNUNGSBETRIEB
Beim Offnen der Schallplattenklappe wird der KlappenschlieB-
Detektorenschalter ausgeschaltet, um eine Unterdriickung
von ungefahr 60 ms. herbeizufiihren, wonach der Phonomotor
abgeschaltet wird. Zur gleichen Zeit wird Abspielbereitschaft
fir die Seite hergestellt und der Tonarm kehrt auf seine
Ruhesteliung zuriick. Gleichzeitig werden eventuell vorher
eingegebene Einstellungen des beidseitigen Abspielbetriebs
oder der Abspielwiederholung aufgehoben.
KLAPPENSCHLIESSBETRIEB
1. Beim SchlieBen der Schaliplattenklappe wird der Tonarm
auf seine Ruhestellung zuriickgebracht, wenn dieser vorher
auf einer anderen Position gestanden hat.
2. Wenn die Schaliplattenklappe ohne eine eingelegte Schall-
platte geschiossen wird, detektiert der Schallplattensensor
diesen Zustand und hebt alle Voreinsteliungen auf. Danach
kdnnen die Bedienungstasten nicht mehr betatigt werden.
3. Wenn die Schailplattenklappe bei eingelegter Schallplatte
geschlossen wird, ermittelt der Schallplattensensor zuerst,
ob es sich bei der eingelegten Schallplatte um eine EP-
oder LP-Schaliplatte handelt, worauf der Abspielvorgang
mit einer Umdrehungszahl von 45 Upm. bei EP-Platten und
33 Upm. bei LP-Schallplatten eingeleitet wird.
BEGINN DES ABSPIELBETRIEBS
Wenn sich der Tonarm auf seiner Ruhesteliung bei eingelegter
Schallplatte befindet, kann nach SchlieRen der Schallplatten-
klappe der Abspielvorgang durch Driicken der Start-/Stopp-
Taste eingeleitet werden.
Beim Abspielbeginn wird der
Tonarm in Ubereinstimmung mit den Signalen des Mikro-
computers fiir die Drehrichtung und Drehzahl des Phono-
motors mit hoher Geschwindigkeit zur Einsetzstelle der
Schallplatte gebracht.
An der Einsetzstelle werden die Vorein-
stellungen der Pausentaste befolgt. Bei '"'CUE DOWN"-Ein-
stellung gelangt der Tonabnehmer auf die Oberflache der
abzuspielenden Schallplatte, wahrend der Tonarm bei ''CUE
UP"-Einstellung tiber der Einsetzstelle der Schallplatte stehen
bleibt.
AUF- UND ABBEWEGUNG DES TONARMS
Die Auf- und Abbewegungen des Tonarms werden durch zwei
Tauchspulen ausgefihrt.
1. Der Tonarmverriegelungstauchspule wird vom Mikrocom-
puter ein Strom fiir ungefaéhr 500 ms versorgt, wahrenddes-
sen der Betriebshebel der Tonarmfiihrung gegen den Ver-
riegelungshebel verriegelt ist, wodurch der Tonarm nach
unten bewegt werden kann.
2. Der Tonarmbefreiungstauchspule wird vom Mikrocomputer
ein Strom fiir ungefahr 500 ms zugeleitet, wahrenddessen
der Betriebshebel der Tonarmfihrung von seinem Verriege-
lungshebel befreit wird, so da& der Tonarm nach oben
bewegt werden kann.
Bei der Auf- oder Abwartsbewegung des Tonarms sorgt
eine Tonunterdriickung fiir die Verhinderung von Stérge-
rauschen.
VORWARTSBEWEGUNGSBETRIEB DES TONARMS
e Beim Offnen der Plattenspielerklappe:
Beim Driicken der Tonabnehmer-Vorlauftaste bewegt sich
der Tonarm mit hoher Geschwindigkeit zur Einsetzposition
von EP-Schallplatten, wobei der Phonomotor nicht bewegt
wird. Um den Tonabnehmer auf seine Ruhestellung zuriick-
zubewegen, wird die Tonabnehmer-Riicklauftaste gedriickt.
Bei ge6ffneter Plattenspielerklappe kann durch diese Vor-
gange der Tonabnehmer zuganglich gemacht werden, um
die Tonabnehmernadel auswechseln zu k6nnen.
e Bei geschlossener Plattenspielerklappe (mit eingesetzter
Schaliplatte):
1. Wenn sich der Tonarm auf seiner Ruhestellung befindet
bewirkt das Driicken der Tonabnehmer-Vorlauftaste ein
schnelles Vorlaufen des Tonarms zur entsprechenden
Einsetzposition, wobei die Drehrichtung und Umdrehungs-
zahl des Phonomotors vom Mikrocomputer auf den ein-
gesetzten Plattentyp abgestimmt wird. An dieser Einsetz-
position wird dann die Hoch- oder Runterbewegung des
Tonabnehmers in Ubereinstimmung mit der Stellung der
Pausentaste ausgefahrt.
2. Wird bei Einsteliung des Geradtes auf Wiedergabe-Betrieb
die Tonabnehmer-Vorlauftaste gedriickt, verringert sich
die Bewegungsgeschwindigkeit des Tonarms und dieser
fahrt fort, sich bis zum Loslassen der Taste zur Plattenmitte
hin zu bewegen. An dieser Einsetzposition wird dann
die Hoch- oder Runterbewegung des Tonabnehmers in
Ubereinstimmung mit der Stellung der Pausentaste
ausgefahrt.
3. Beim Erreichen der Endposition des Tonarms bei gedriickter
Tonarmvorlauftaste, kehrt der Tonarm mit hoher Gesch-
windigkeit automatisch auf seine Ruhestellung zuriick.
ROCKWARTSBEWEGUNGSBETRIEB DES TONARMS
Beim Driicken der Tonabnehmer-Riicklauftaste bewegt sich der
Tonabnehmer in Riickwartsrichtung, wenn die Plattenspieler-
klappe geschlossen und eine Schallplatte eingelegt wurde.
1. Wenn sich der Tonarm auf dem Weg zwischen Ruheposition
und Einsetzposition befindet, wird durch Driicken der Ton-
abnehmer-Riicklauftaste eine Unterbrechung des Abspielbe-
triebes erreicht. In diesem Fall kehrt der Tonarm auf
seine Ruhestellung zuriick und die Drehung des Phono-
motors wird unterbrochen.
