UNO/DUO BOOSTER BASIC
4.1.2 Hochdruckschlauch
- an Zapfstelle
(fortgesetzt)
4.1.3 Spritzpistole -
Zubehör
4.1.4 Sprührohrwahl
36
Rohrleitung, max. Länge:
UNO BOOSTER
Ø12 x 1,5 - max. 50 m
Ø15 x 1,5 - max. 180 m
Ø18 x 1,5 - max. 500 m
1
2
MULTIPRESSURE
P bar Q l/min. C
27 17 Weiss
27 35 Schwarz
50 17 Braun
53 33 Grün
80 17 Blau
80 27 Rot
107 17 Orange
107 26 Gelb
152 17 Blank
DUO BOOSTER
Ø15 x 1,5 - max. 25 m
Ø18 x 1,5 - max. 120 m
Ø22 x 2,0 - max. 250 m
Bei Verwendung von max.
Rohrlängen kann nur einen
Hochdruckschlauch von 10 m
benutzt werden.

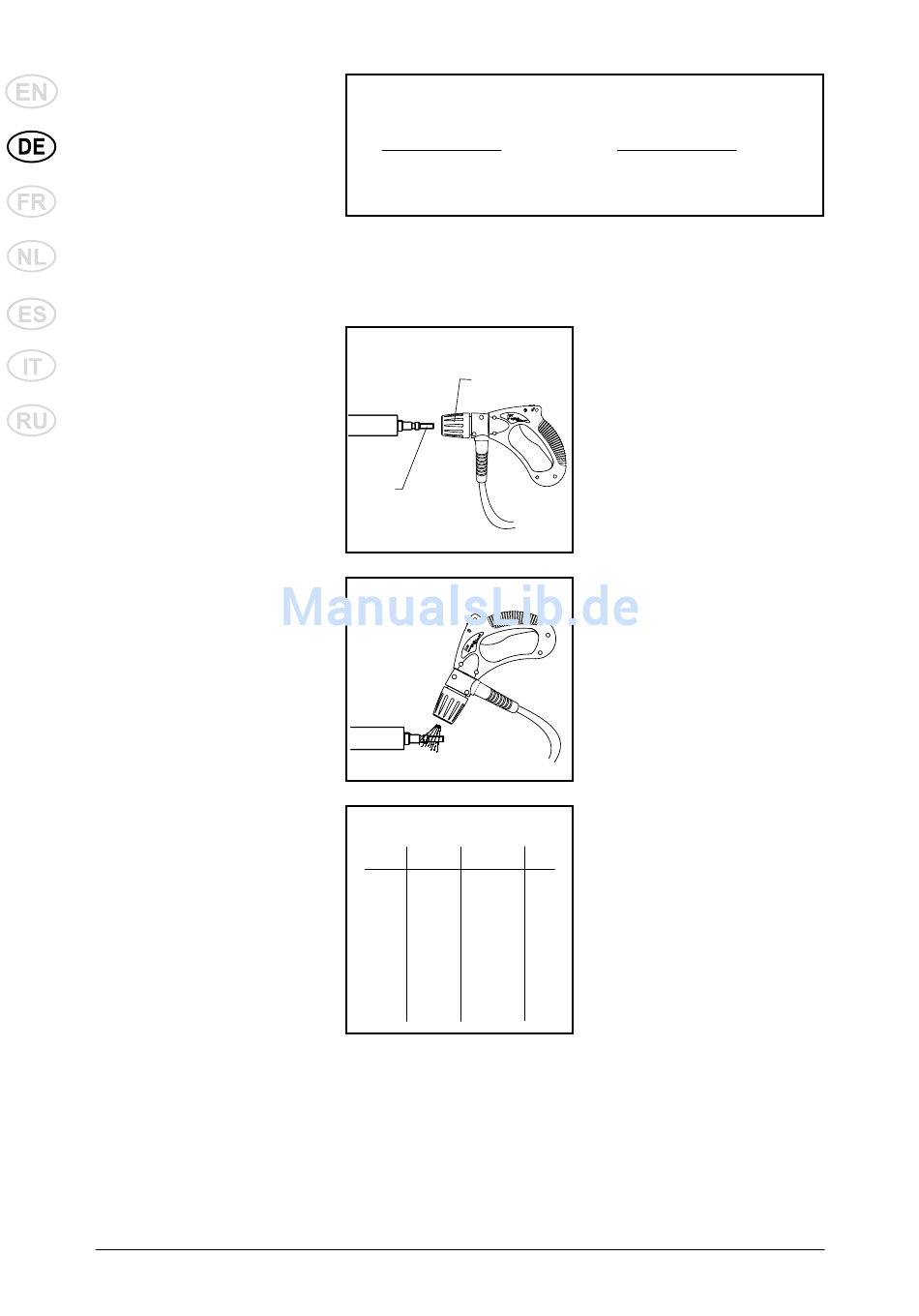

1. Den Schnellkupplungsgriff
(1) der Spritzpistole nach
vorne ziehen.
2. Den Nippel (2) des
Sprührohrs in die Schnell-
kupplung stecken und
den Schnellkupplungsgriff
loslassen.
3. Das Sprührohr oder
sonstiges Zubehör nach
vorne ziehen, um korrekte
Montage vor der Anwendung
des Hochdruckreinigers zu
sichern.
Achtung!
Den Nippel immer von
eventuellen Schmutzteilchen
säubern, bevor das Sprührohr
mit der Spritzpistole verbunden
wird.
Doppelsprührohr als auch
Einzelsprühror können mit
dem Gerät verwendet werden.
N
Das Gerät ist für ein Sprührohr
1
mit einer Dyse des Typs 06
2
ausgelegt. Den max. Druck
1
des Gerätes kann durch
2
1 Verwendung von Düsen mit
2
einem größeren Düsendiameter
1
reduziert werden. Vgl. Schema.
2
P: Düsendruck
1
Q: Wassermenge
C: Farbkode
N: Anzahl Pumpen (2 nur DUO)
