Jalousie-Management
von Aufsatz
werden für beide Motoren ausgeführt (z.B. Abends
zentraler Ab-Befehl für alle angeschlossenen Jalousiemotoren).
Es können entsprechend dem Schaltbild weitere Einsätze hinzugefügt
werden.
Anschlusswerte der Leitungsschutzschalter beachten.
Hinweis: Solange ein Auf-Befehl am Nebenstelleneingang '2' anliegt,
kann die Jalousie am Gerät selbst nicht manuell oder
automatisch bedient werden.

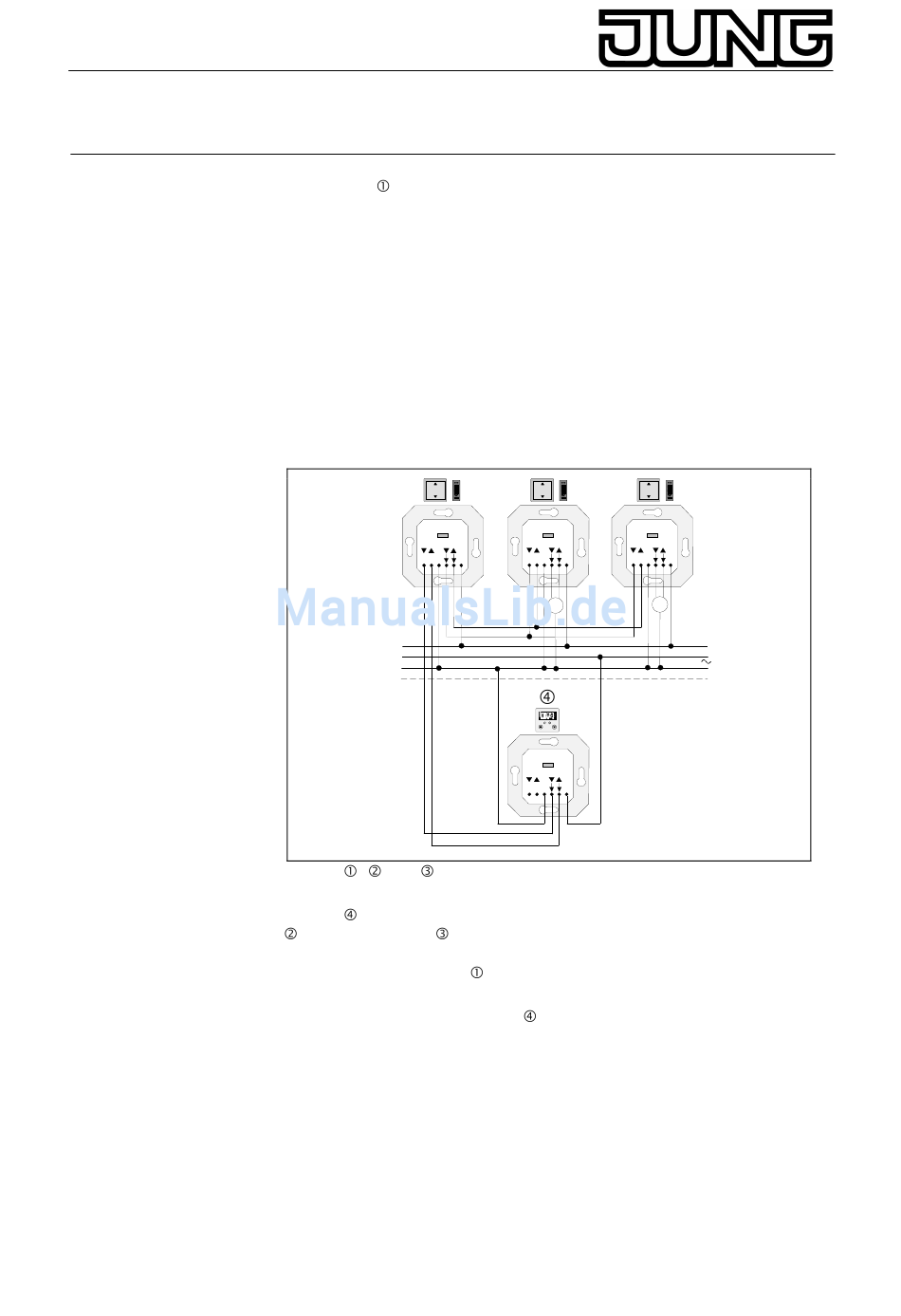

Anschluss Motor-Steuerungs-Einsatz mit 'Zentralsteuerung' auf 2
Phasen.
Der Anschluss auf 2 Phasen bietet die Möglichkeit, die Zentralsteuerung
auf einer anderen Etage oder in einem anderen Raum zu installieren.
Beispiel für 2 Jalousiemotoren:
Motor
1
2
N
L1
L2
N
PE
Einsatz
,
und
mit Abdeckung mit Funk-Empfänger JM oder
Abdeckung JM.
Einsatz
mit Abdeckung mit Timer-Funktion JM. Der Motor M1 (Einsatz
) und M2 (Einsatz
) wird manuell über Abdeckung mit Funk-
Empfänger JM oder Abdeckung JM bedient. Beide Motoren werden
gleichzeitig über Einsatz
Die automatische und manuelle Steuerung beider Motoren erfolgt
zusätzlich 'zentral' über Einsatz
Die Schaltbefehle werden für beide Motoren gleichermaßen ausgewertet.
Es wird ein zeitgleiches Auf- oder Abfahren der angeschlossenen
Motoren ermöglicht (z.B. Morgens zentraler Auf-Befehl und Abends
zentraler Ab-Befehl für alle angeschlossenen Jalousiemotoren).
Es können entsprechend dem Schaltbild weitere Einsätze hinzugefügt
werden.
Anschlusswerte der Leitungsschutzschalter beachten.
Hinweis: Solange ein Auf-Befehl am Nebenstelleneingang '2' anliegt,
kann die Jalousie am Gerät selbst nicht manuell oder
automatisch bedient werden.
Motor
L
1
2
N
L
M1
Prog Zuf all Ast ro
A
Mo
Di
B
Mi
Do
C
Fr
Uhrzeit
W S
Sa
Datum
So
M o d e
Se t
Motor
1
2
N
L
angesteuert.
mit Abdeckung mit Timer-Funktion JM.
Motor-Steuerungs-
Einsatz Universal
Art. Nr.: 232ME
Motor
1
2
N
L
M2
AC 230 V
9
