Stetigregler mit Tasterschnittstelle 4fach
Stetigregler mit Tasterschnittstelle 4fach
Art.-Nr.: 2178TS
Bedienungsanleitung
1 Sicherheitshinweise
Einbau und Montage elektrischer Geräte dürfen nur durch Elektrofachkräfte erfolgen.
Bei Nichtbeachten der Anleitung können Schäden am Gerät, Brand oder andere
Gefahren entstehen.
Gefahr durch elektrischen Schlag an der KNX-Installation. An die Eingänge keine
externen Spannungen anschließen. Gerät kann beschädigt werden und das SELV-
Potential auf der KNX-Busleitung ist nicht mehr gegeben.
Diese Anleitung ist Bestandteil des Produktes und muss beim Endkunden verbleiben.
2 Geräteaufbau

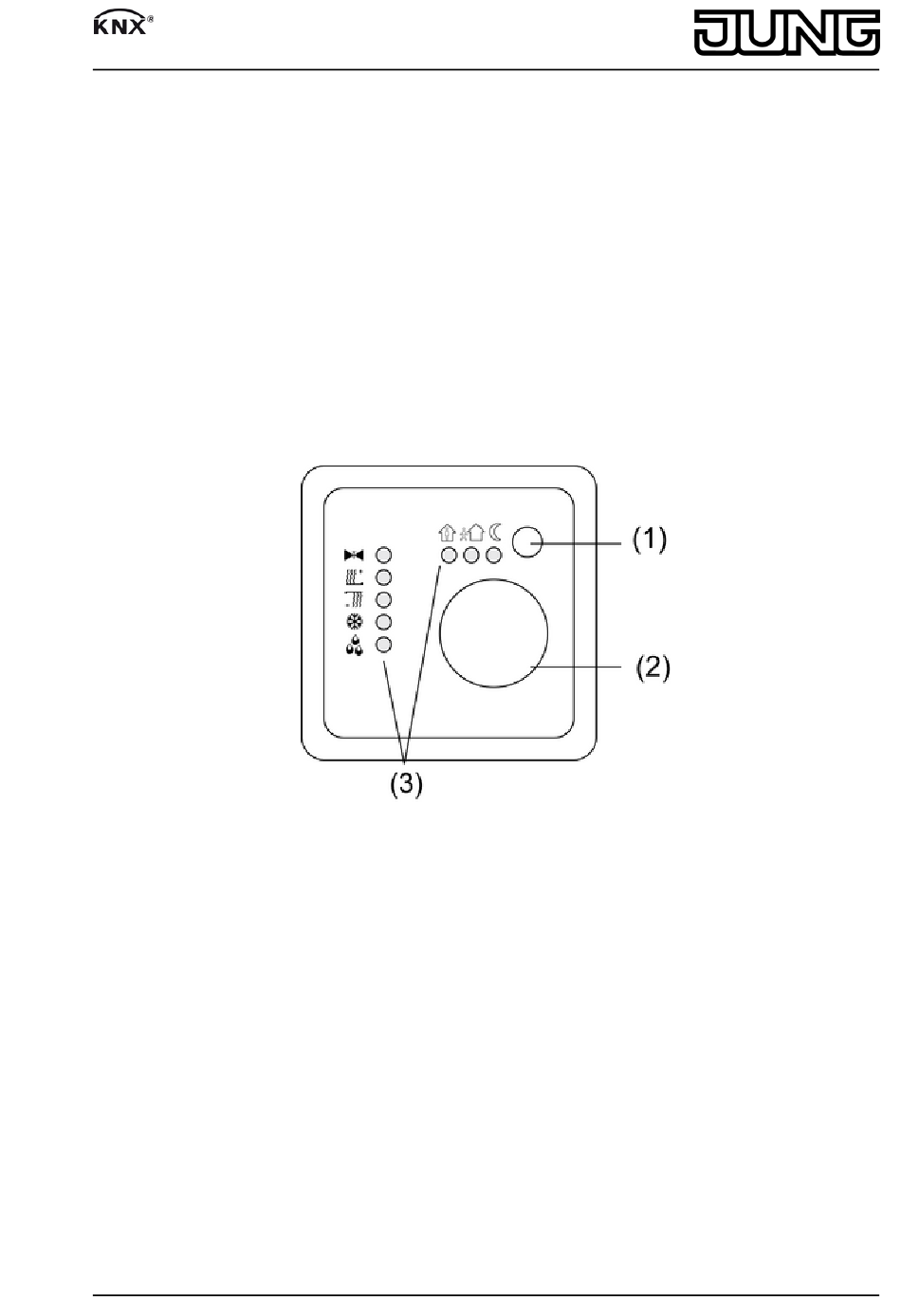

(1) Präsenz-Taste
(2) Stellrad
(3) Status-LED
3 Funktion
Systeminformation
Dieses Gerät ist ein Produkt des KNX-Systems und entspricht den KNX-Richtlinien. Detaillierte
Fachkenntnisse durch KNX-Schulungen werden zum Verständnis vorausgesetzt.
Die Funktion des Gerätes ist softwareabhängig. Detaillierte Informationen über
Softwareversionen und jeweiligen Funktionsumfang sowie die Software selbst sind der
Produktdatenbank des Herstellers zu entnehmen.
Planung, Installation und Inbetriebnahme des Gerätes erfolgen mit Hilfe einer KNX-zertifizierten
Software. Volle Funktionalität mit KNX-Inbetriebnahme-Software ab Version ETS3.0d.
Produktdatenbank, technische Beschreibungen sowie Konvertierungs- und weitere
Hilfsprogramme finden Sie stets aktuell auf unserer Internet-Seite.
Bestimmungsgemäßer Gebrauch
-
Einzelraum-Temperaturregelung in KNX-Installationen
32561923
J:0082561923
Bild 1
1/7
03.08.2010
