KNX
825 511 03
Stand: Apr-09

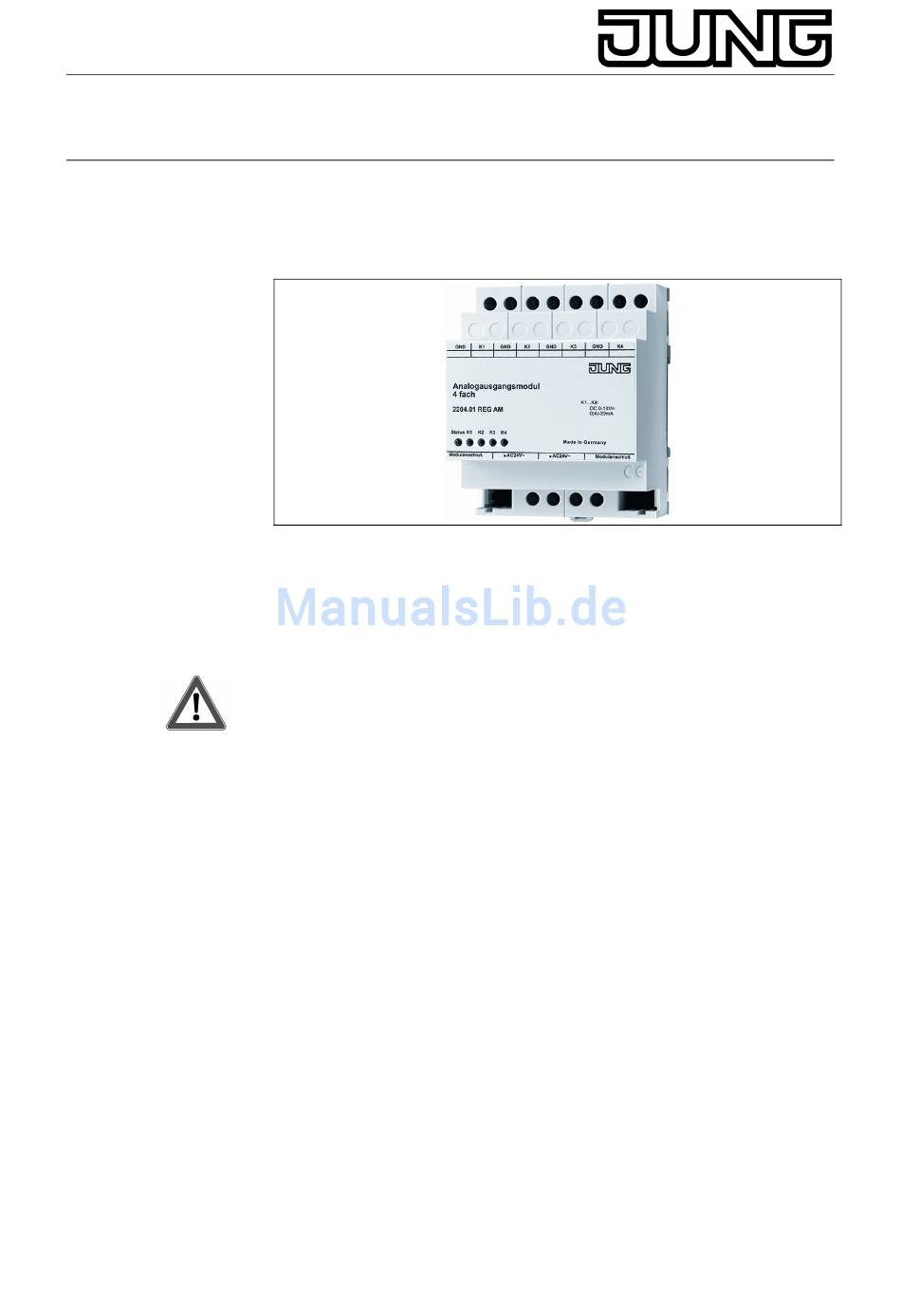

Bedienungsanleitung
Analogausgangsmodul 4fach
1. Sicherheitshinweise
Einbau und Montage elektrischer Geräte dürfen nur durch eine
Elektrofachkraft erfolgen. Dabei sind die geltenden
Unfallverhütungsvorschriften zu beachten.
Bei Nichtbeachtung der Installationshinweise können Brand oder
andere Gefahren entstehen.
Schließen Sie keine EVG oder elektronischen Trafos mit 1-10-V
Steuereingang an die Ausgänge an!
Schließen Sie keine externen Spannungen an die Ausgänge an.
Angeschlossene Komponenten müssen eine sichere Trennung zu
anderen Spannungen gewährleisten.
Verbinden Sie die Klemmen GND nicht mit den gleichnamigen
Klemmen des KNX Gerätes (Zerstörungsgefahr!).
Analogausgangsmodul 4fach
Art.-Nr.: 2204.01 REGAM

Werbung

loading

Verwandte Anleitungen für Jung 2204.01REGAM

Inhaltszusammenfassung für Jung 2204.01REGAM

  • Seite 1 Analogausgangsmodul 4fach Art.-Nr.: 2204.01 REGAM Bedienungsanleitung Analogausgangsmodul 4fach 1. Sicherheitshinweise Einbau und Montage elektrischer Geräte dürfen nur durch eine Elektrofachkraft erfolgen. Dabei sind die geltenden Unfallverhütungsvorschriften zu beachten. Bei Nichtbeachtung der Installationshinweise können Brand oder andere Gefahren entstehen. Schließen Sie keine EVG oder elektronischen Trafos mit 1-10-V Steuereingang an die Ausgänge an! Schließen Sie keine externen Spannungen an die Ausgänge an.
  • Seite 2 Analogausgangsmodul 4fach Art.-Nr.: 2204.01 REGAM 2. Geräteaufbau GND : Bezugspotential für Ausgänge K1... K4 K1 ... K4 : Analogausgänge AC 24 V : externe Versorgungsspannung (A) : z. B. analoge Stellglieder etc. (B) : Status-LED des Analogausgangsmoduls, rot (C) : Status-LED der vier Analogausgänge, gelb (D) : Systemverbinder, 6-polig, für Modulanschluss...

  • Seite 3: Informationen Für Elektrofachkräfte

    Analogausgangsmodul 4fach Art.-Nr.: 2204.01 REGAM 4. Informationen für Elektrofachkräfte 4.1. Montage und elektrischer Anschluss GEFAHR! Schließen Sie KEINE EVG oder elektronischen Trafos mit 1-10-V-Steuereingang an die Ausgänge an! Schließen Sie KEINE externen Spannungen an die Ausgänge. Angeschlossene Komponenten müssen eine sichere Trennung zu anderen Spannungen gewährleisten.
  • Seite 4 Analogausgangsmodul 4fach Art.-Nr.: 2204.01 REGAM 4.2. Inbetrietriebnahme Nach dem ersten Einschalten führt der Analogausgang einen Modulscan durch (Status-LED: „Orange / Ein“). Da ein neues Gerät standardmäßig kein Projekt enthält, schaltet anschließend die Status-LED auf „Rot / Blinkt schnell“. Ein angeschlossenes Analogausgangsmodul signalisiert seine Betriebsbereitschaft, indem es seine Status-LED auf „Schnell blinkend“...

  • Seite 5: Technische Daten

    Analogausgangsmodul 4fach Art.-Nr.: 2204.01 REGAM GND : Bezugspotential für Ausgänge K1... K4 K1 ... K4 : Analogausgänge AC 24 V : externe Versorgungsspannung (A) : z. B. analoge Stellglieder etc. (B) : Status-LED des Analogausgangsmoduls, rot (C) : Status-LED der vier Analogausgänge, gelb (D) : Systemverbinder, 6-polig, für Modulanschluss (E) :...

  • Seite 6: Gewährleistung

    Art.-Nr.: 2204.01 REGA 5.3. Gewährleistung Wir leisten Gewähr im Rahmen der gesetzlichen Bestimmungen. Bitte schicken Sie das Gerät portofrei mit einer Fehlerbeschreibung an unsere zentrale Kundendienststelle: ALBRECHT JUNG GMBH & CO. KG Service-Center Kupferstr. 17-19 D-44532 Lünen Service-Line: 0 23 55 . 80 65 51 Telefax: 0 23 55 .
