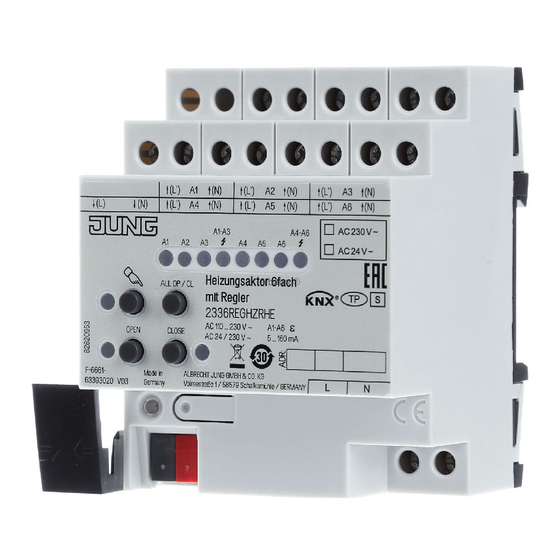

- Seite 1 Bedienungsanleitung Heizungsaktor Basic 6fach Art.-Nr. 2336 REG HZ B ALBRECHT JUNG GMBH & CO. KG Volmestraße 1 58579 Schalksmühle GERMANY Telefon: +49 2355 806-0 Telefax: +49 2355 806-204 kundencenter@jung.de 01.02.2023 82590713 J0082590713 www.jung.de...
-
Seite 2: Inhaltsverzeichnis
Heizungsaktor Basic 6fach Inhaltsverzeichnis Sicherheitshinweise ...................... 3 Geräteaufbau ........................ 3 Funktion .......................... 3 Informationen für Elektrofachkräfte ................... 5 Montage und elektrischer Anschluss .............. 5 Inbetriebnahme ...................... 7 Technische Daten ...................... 7 Hilfe im Problemfall ...................... 8 Gewährleistung ......................... 9 82590713 2 / 9 01.02.2023 J0082590713... -
Seite 3: Sicherheitshinweise
Heizungsaktor Basic 6fach Sicherheitshinweise Montage und Anschluss elektrischer Geräte dürfen nur durch Elektrofachkräfte erfolgen. Schwere Verletzungen, Brand oder Sachschäden möglich. Anleitung vollständig le- sen und beachten. Gefahr durch elektrischen Schlag. Gerät ist nicht zum Freischalten geeignet, da auch bei ausgeschaltetem Gerät Netzpotential an der Last anliegt. Vor Arbeiten an Gerät oder Last alle zugehörigen Leitungsschutzschalter ausschalten. - Seite 4 Heizungsaktor Basic 6fach nahme des Gerätes erfolgen mit Hilfe einer KNX-zertifizierten Software. Die Produkt- datenbank sowie die technischen Beschreibungen finden Sie stets aktuell auf unse- rer Internetseite. Bestimmungsgemäßer Gebrauch – Schalten elektrothermischer Stellantriebe für Heizungen oder Kühldecken – Einbau in Unterverteiler auf Hutschiene nach DIN EN 60715 Produkteigenschaften –...
-
Seite 5: Informationen Für Elektrofachkräfte
Heizungsaktor Basic 6fach Informationen für Elektrofachkräfte Montage und elektrischer Anschluss GEFAHR! Elektrischer Schlag bei Berühren spannungsführender Teile. Elektrischer Schlag kann zum Tod führen. Vor Arbeiten am Gerät alle zugehörigen Leitungsschutzschalter freischalten. Span- nungsführende Teile in der Umgebung abdecken! Gerät montieren Temperaturbereich beachten. - Seite 6 Heizungsaktor Basic 6fach Stellantriebe für frostempfindliche Räume an Ausgänge A1 und A4 anschließen. Die- se werden bei Überlast zuletzt abgeschaltet. Maximale Anzahl Stellantriebe pro Ausgang nicht überschreiten (siehe Technische Daten). Technische Daten der verwendeten Stellantriebe beachten. N-Leiter von den Ausgangsklemmen nicht zu weiteren Geräten durchschleifen. ￭...
-
Seite 7: Inbetriebnahme
Heizungsaktor Basic 6fach Bild 4: Abdeckkappe aufstecken ￭ Busleitung nach hinten führen. ￭ Abdeckkappe über die Busklemme stecken, bis sie einrastet (siehe Bild 4). Abdeckkappe entfernen Bild 5: Abdeckkappe entfernen ￭ Abdeckkappe seitlich drücken und abziehen (siehe Bild 5). Inbetriebnahme Adresse und Anwendungssoftware laden ￭... -
Seite 8: Hilfe Im Problemfall
Heizungsaktor Basic 6fach Leistungsaufnahme KNX max. 250 mW Verlustleistung max. 1 W Heizungsausgänge Kontaktart Halbleiter (Triac), ε Schaltspannung AC 24 / 230 V ~ Netzfrequenz 50 / 60 Hz Schaltstrom 5 ... 160 mA Einschaltstrom max. 1,5 A (2 s) Einschaltstrom max. -
Seite 9: Gewährleistung
Heizungsaktor Basic 6fach Gewährleistung Die Gewährleistung erfolgt im Rahmen der gesetzlichen Bestimmungen über den Fachhandel. ALBRECHT JUNG GMBH & CO. KG Volmestraße 1 58579 Schalksmühle GERMANY Telefon: +49 2355 806-0 Telefax: +49 2355 806-204 kundencenter@jung.de www.jung.de 82590713 9 / 9 01.02.2023...
