Jalousie-Management
Motor-Steuerungs-
Einsatz Universal
Art. Nr.: 232ME

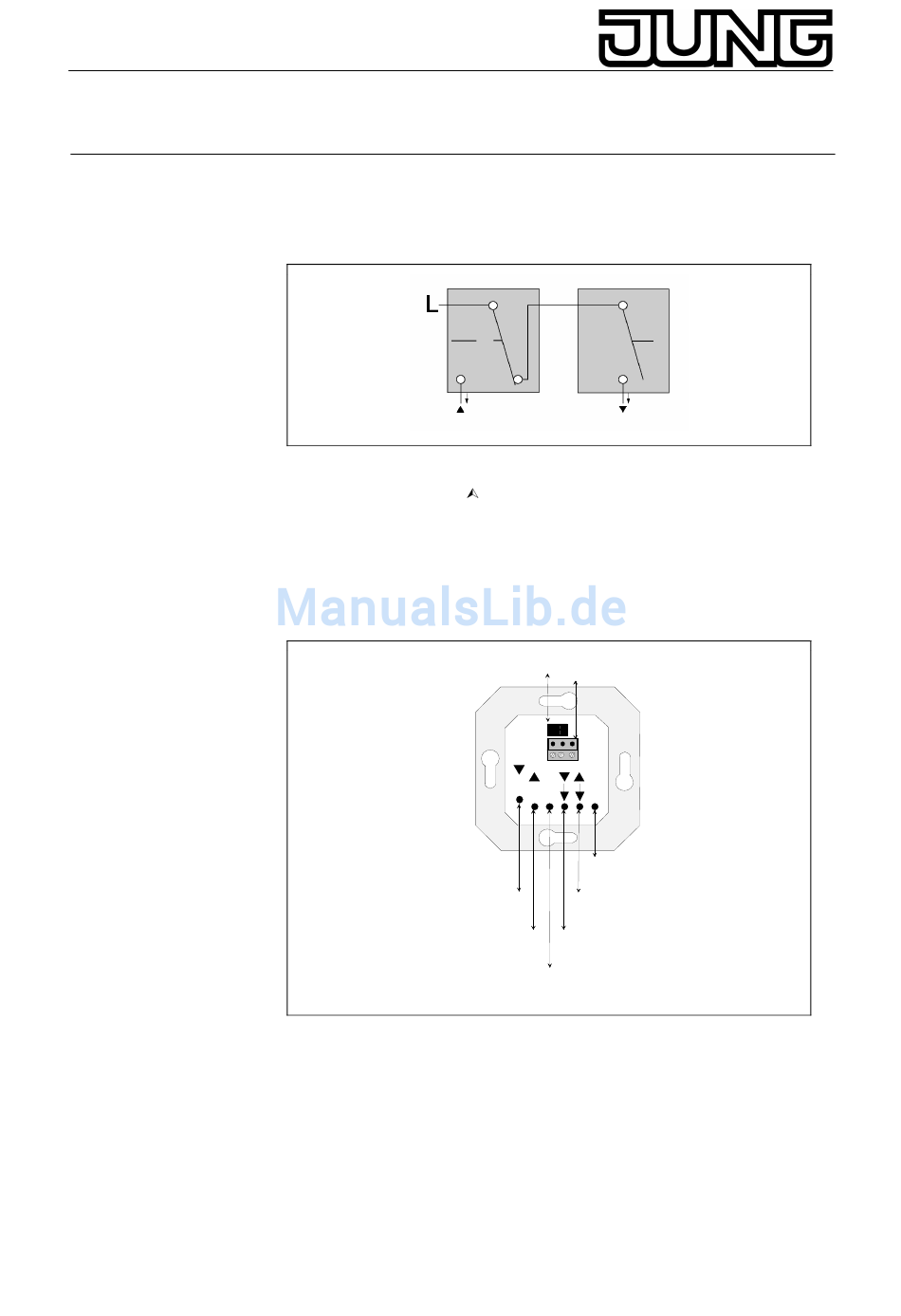

Der Motor-Steuerungs-Einsatz verfügt über 2 leistungsstarke
Relaiskontakte, die gegeneinander verriegelt sind. Dadurch ist eine
gleichzeitige Bestromung des Jalousiemotors in beide Laufrichtungen
und damit eine Beschädigung ausgeschlossen.
Über Nebenstelleneingänge können mechanische Taster und weitere
Motor-Steuerungs-Einsätze angeschlossen werden. Der
Nebenstelleneingang 2 ( ) ist auch zur Realisation einer 'Windalarm-
Funktion' verwendbar.
Je Motor-Steuerungs-Einsatz kann 1 Motor mit Endlagenschalter bis
max. 1000 W angesteuert werden. Hinweise der Motorhersteller
beachten.
Der Motor-Steuerungs-Einsatz verfügt über 6 Anschlussklemmen und
einen Steckverbinder zur Kontaktierung des Aufsatzes.
Schnittstelle Aufsatz Sensoranschluss
1
2
N
L
Phase
Nebenstelle Ab
Motor Auf
Nebenstelle Auf
Motor Ab
Neutralleiter
Zusätzlich kann im Einsatz eine 3-polige Klemme (liegt dem Aufsatz mit
Sensoranschluss bei) positioniert werden. An dieser Klemme wird bei
Unterputzverlegung und Verwendung eines Aufsatzes mit
Sensoranschluss der Sonnenschutz-/ Dämmerungssensor
(Dämmerungsfunktion nur in Verbindung mit Abdeckung mit Timer-
Funktion JM mit Sensoranschluss) und/oder der Glasbruchsensor
angeschlossen.
2
