Jalousie-Management

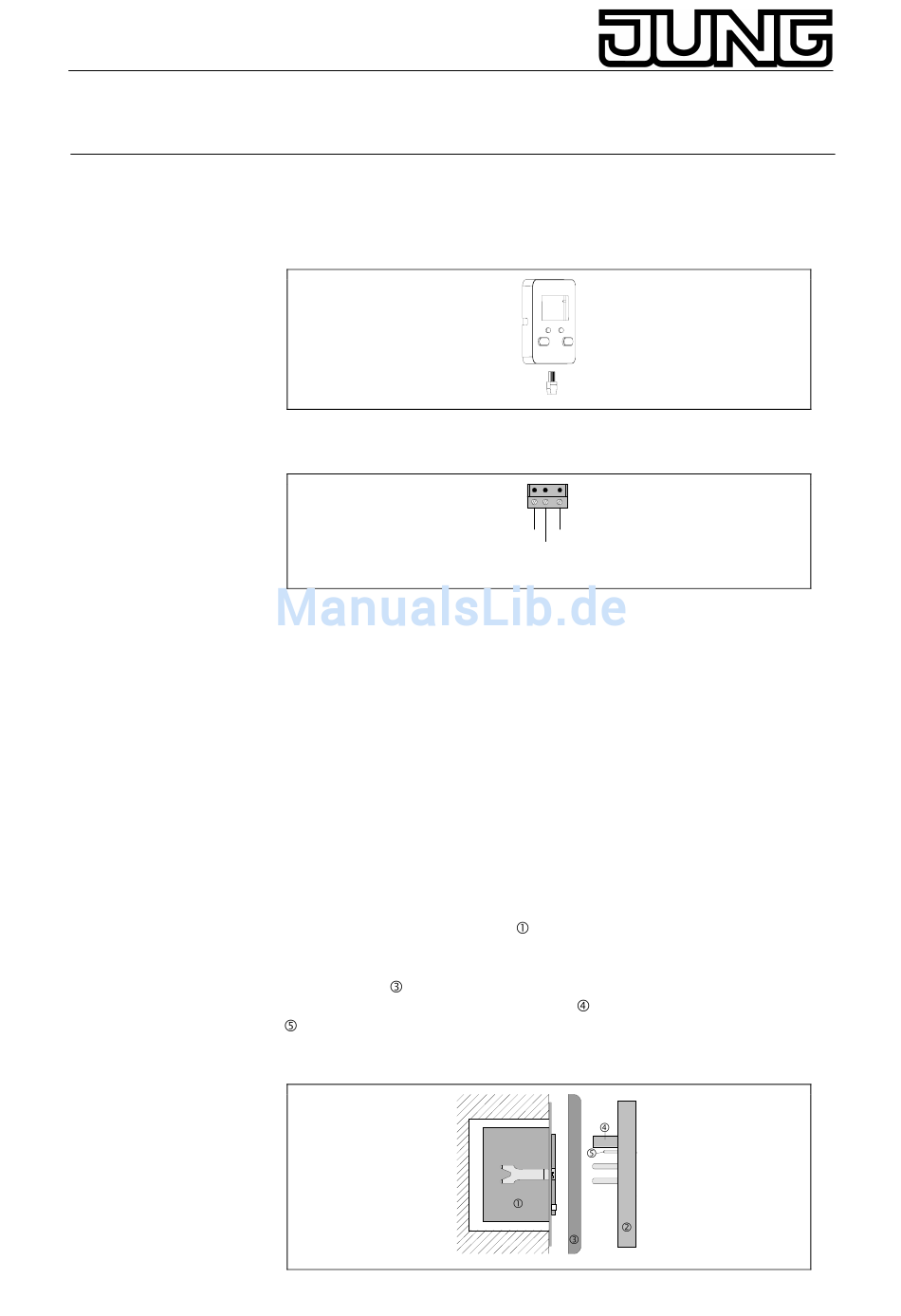

AP-Verlegung (Abdeckung mit Timer-Funktion JM mit
Sensoranschluss):
Der Anschluss des Sensors bzw. Adapters erfolgt über einen Stecker am
Aufsatz.
Anschluss an Klemmblock im Einsatz:
Sensorleitungen nach nebenstehendem Schema anschließen.
Kennzeichnung der Leitungsadern:
Sensoren:
Adapter, Verlängerungsleitung: 'Sonne'= gekennzeichnet
Sollen Sonnen-/ Dämmerungssensor und Glasbruchsensor gleichzeitig
betrieben werden, Adapter verwenden (nicht im Lieferumfang enthalten).
Der Adapter wird am Aufsatz mit Sensoranschluss oder am Einsatz über
die 3polige Anschlussklemme angeschlossen. Der Adapter verfügt über 2
Buchsen zum Anschluss der Sensorstecker.
Der Motor-Steuerungs-Einsatz kann nur in Verbindung mit einem der
folgenden Aufsätze in Betrieb genommen werden:
•
Abdeckung JM
•
Abdeckung mit Funk-Empfänger JM
•
Abdeckung mit Memory-Funktion JM
•
Abdeckung mit Timer-Funktion JM.
Der Motor-Steuerungs-Einsatz
49073 (Empfehlung: tiefe Dose) montiert. Die Anschlussklemmen des
Einsatzes müssen dabei unten liegen. Der Aufsatz ‚ wird zusammen mit
dem Rahmen
auf den Einsatz aufgesteckt. Die elektrische
Kontaktierung erfolgt über den Stecker
beim Aufsatz mit Sensoranschluss werden, zum Anschluss einer
Sensorleitung, in den Einsatz geführt. Der Anschluss des Sensors erfolgt
über Schraubklemmen.
Motor-Steuerungs-
Einsatz Universal
Sonne
Glas
Glass
Sun
Masse
Earth
'Masse'= gekennzeichnet
'Masse'= mittlere Leitung
wird in einer Gerätedose nach DIN
.Die zusätzlichen Steckkontakte
Art. Nr.: 232ME
6
