Steuereinheit 1-10 V 3-fach
Steuereinheit 1-10 V 3-fach
Art.-Nr.: 2193 REG
Bedienungsanleitung
1 Sicherheitshinweise
Einbau und Montage elektrischer Geräte dürfen nur durch Elektrofachkräfte erfolgen.
Bei Nichtbeachten der Anleitung können Schäden am Gerät, Brand oder andere
Gefahren entstehen.
Gefahr durch elektrischen Schlag. Gerät ist nicht zum Freischalten geeignet.
Gefahr durch elektrischen Schlag. Die Steuerspannung 1...10 V ist eine
Funktionskleinspannung FELV und kann auf Netzpotential liegen. Bei Installation auf
sichere Trennung zu SELV/PELV-Systemen achten. Zum Freischalten der
angeschlossenen Leuchten sowohl die Netzspannungs- als auch die Steuerstromkreise
trennen.
Diese Anleitung ist Bestandteil des Produktes und muss beim Endkunden verbleiben.
2 Geräteaufbau

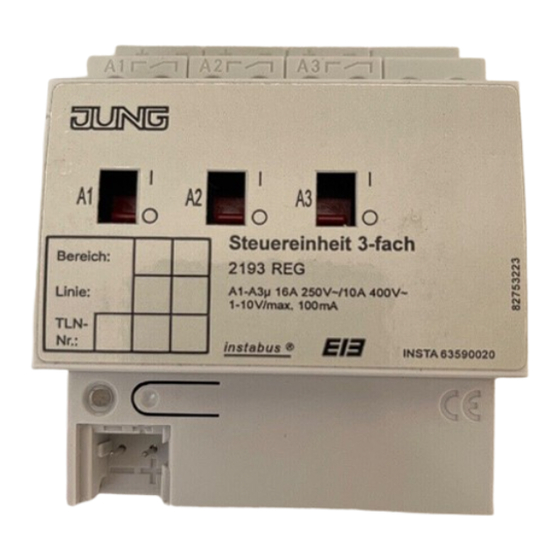

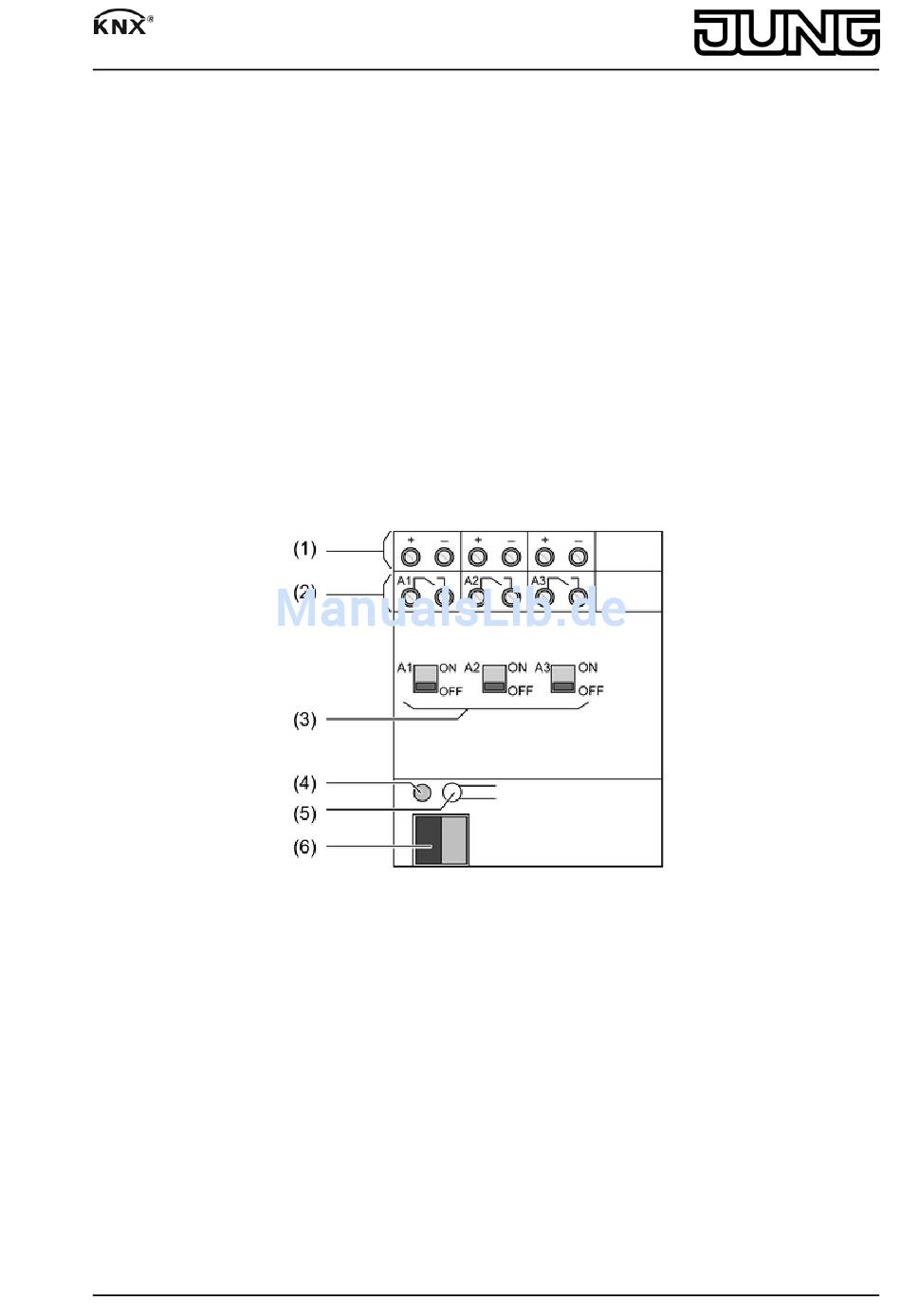

(1) Anschluss Steuerausgänge
(2) Anschluss Schaltausgänge
(3) Schiebeschalter/Statusanzeige
(4) Programmier-LED
(5) Programmier-Taste
(6) Anschluss KNX
3 Funktion
Systeminformation
Dieses Gerät ist ein Produkt des KNX-Systems und entspricht den KNX-Richtlinien. Detaillierte
Fachkenntnisse durch KNX-Schulungen werden zum Verständnis vorausgesetzt.
Die Funktion des Gerätes ist softwareabhängig. Detaillierte Informationen über
Softwareversionen und jeweiligen Funktionsumfang sowie die Software selbst sind der
Produktdatenbank des Herstellers zu entnehmen. Planung, Installation und Inbetriebnahme des
82506533
J:0082506533
Bild 1
1/6
13.08.2010
