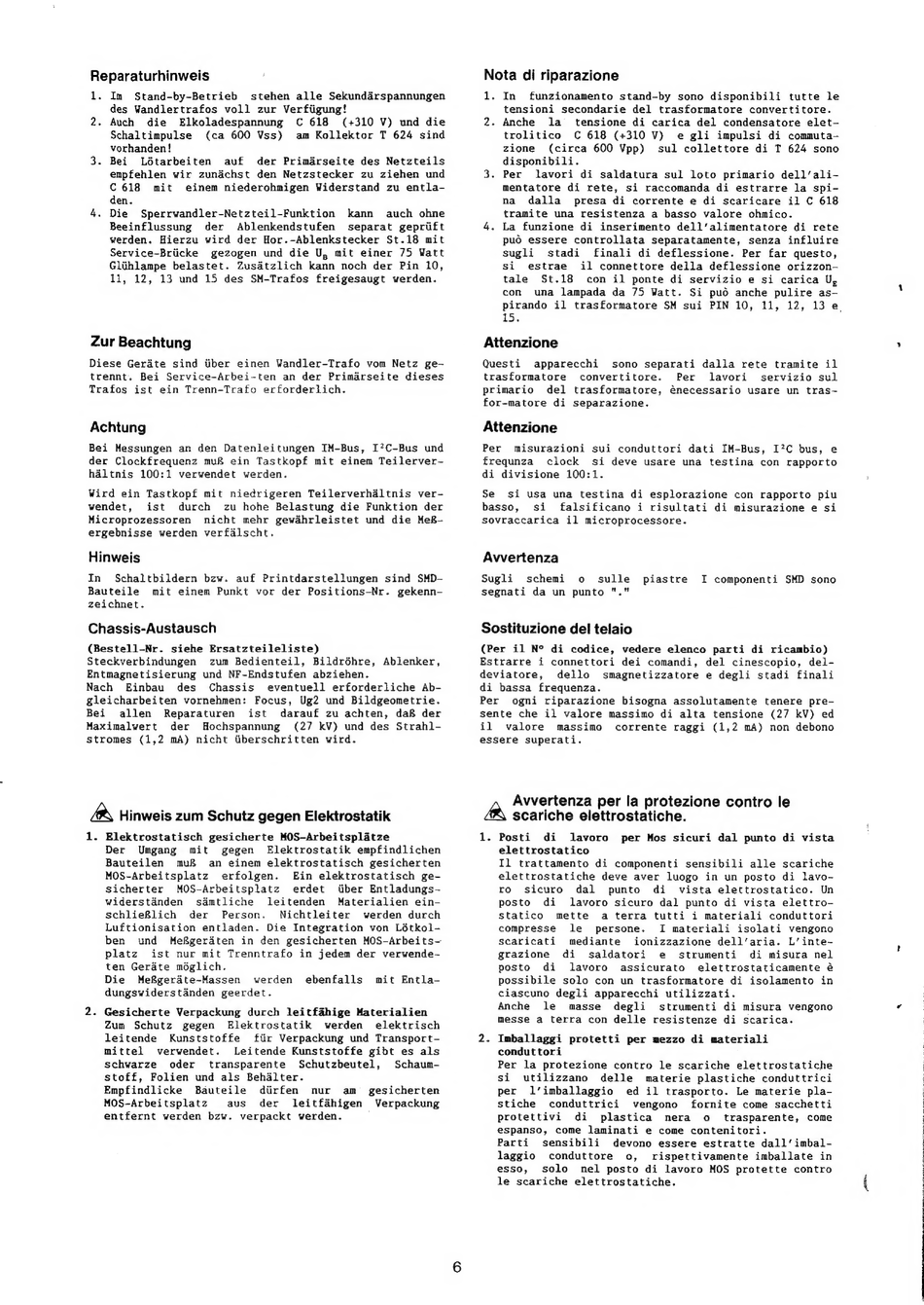

Reparaturhinweis
1. Im
Stand-by-Betrieb
stehen
alle
Sekundadrspannungen
des Wandlertrafos
voll
zur Verfiigung!
2.
Auch
die
Elkoladespannung
C 618
(+310
V) und
die
Schaltimpulse
(ca 600 Vss)
am Kollektor
T 624
sind
vorhanden!
3. Bei
Létarbeiten
auf
der Primarseite
des Netzteils
empfehlen wir zundchst
den Netzstecker
zu ziehen
und
C618
mit
einem
niederohmigen
Widerstand
zu entla-
den.
4. Die
Sperrwandler-Netzteil-Funktion
kann
auch ohne
Beeinflussung
der
Ablenkendstufen
separat
gepriift
werden.
Hierzu
wird
der Hor.-Ablenkstecker
St.18 mit
Service-Briicke
gezogen
und die U, mit einer
75 Watt
Glihlampe
belastet.
Zusatzlich
kann
noch
der
Pin
10,
11, 12, 13 und 15 des
SM-Trafos
freigesaugt
werden.
Zur Beachtung
Diese Geradte
sind
tiber einen
Wandler-Trafo
vom Netz ge-
trennt.
Bei
Service-Arbei-ten
an der
Primarseite
dieses
Trafos
ist
ein Trenn-Trafo
erforderlich.
Achtung
Bei Messungen
an den Datenleitungen
IM-Bus,
I?C-Bus
und
der Clockfrequenz
mu& ein Tastkopf
mit einem Teilerver-
hdltnis
100:1
verwendet
werden.
Wird
ein Tastkopf
mit
niedrigeren
Teilerverhadltnis
ver-
wendet,
ist
durch
zu hohe
Belastung
die Funktion
der
Microprozessoren
nicht
mehr
gewdhrleistet
und
die Me&-
ergebnisse
werden
verfalscht.
Hinweis
In
Schaltbildern
bzw.
auf Printdarstellungen
sind
SMD-
Bauteile
mit einem
Punkt
vor
der Positions-Nr.
gekenn-
zeichnet.
Chassis-Austausch
(Bestell-Nr.
siehe
Ersatzteileliste)
Steckverbindungen
zum
Bedienteil,
Bildréhre,
Ablenker,
Entmagnetisierung
und NF-Endstufen
abziehen.
Nach
Einbau
des
Chassis
eventuell
erforderliche
Ab-
gleicharbeiten
vornehmen:
Focus,
Ug2 und Bildgeometrie.
Bei
allen
Reparaturen
ist
darauf
zu achten,
da& der
Maximalwert
der
Hochspannung
(27 kV) und des
Strahl-
stromes
(1,2 mA) nicht
tiberschritten
wird.
nN Hinweis zum Schutz gegen Elektrostatik
1. Elektrostatisch
gesicherte
MOS-Arbeitsplatze
Der
Umgang
mit
gegen
Elektrostatik
empfindlichen
Bauteilen
mu&
an einem
elektrostatisch
gesicherten
MOS-Arbeitsplatz
erfolgen.
Ein elektrostatisch
ge-
Sicherter
MOS-Arbeitsplatz
erdet
tiber Entladungs-
widerstanden
s&mtliche
leitenden
Materialien
ein-
schlieRlich
der
Person.
Nichtleiter
werden
durch
Luftionisation
entladen.
Die
Integration
von
Létkol-
ben
und
Mef&geraten
in den gesicherten
MOS-Arbeits-
platz
ist nur
mit Trenntrafo
in jedem der verwende-
ten Gerate
méglich.
Die
Mef&gerate-Massen
werden
ebenfalls
mit Entla-
dungswiderstanden
geerdet.
2. Gesicherte
Verpackung
durch
leitfahige
Materialien
Zum
Schutz
gegen
Elektrostatik
werden
elektrisch
leitende
Kunststoffe
ftir Verpackung
und Transport-
mittel
verwendet.
Leitende
Kunststoffe
gibt es als
schwarze
oder
transparente
Schutzbeutel,
Schaum-
stoff£,
Folien
und
als
Behdlter.
Empfindlicke
Bauteile
diirfen
nur
am _ gesicherten
MOS-Arbeitsplatz
aus
der
leitfahigen
Verpackung
entfernt
werden
bzw.
verpackt
werden.
Nota di riparazione
1. In
funzionamento
stand-by
sono
disponibili
tutte
le
tensioni
secondarie
del
trasformatore
convertitore.
2. Anche
la _ tensione
di carica
del condensatore
elet-
trolitico
C 618
(+310 V)
e gli
impulsi
di commuta-
zione
(circa
600 Vpp)
sul collettore
di T 624 sono
disponibili.
3. Per
lavori
di saldatura
sul loto
primario
dell'ali-
Mentatore
di rete,
si raccomanda
di estrarre
la spi-
na
dalla
presa
di corrente
e di scaricare
il C 618
tramite
una
resistenza
a basso
valore
ohmico.
4. La funzione
di inserimento
dell'alimentatore
di rete
pud essere
controllata
separatamente,
senza
influire
sugli
stadi
finali
di deflessione.
Per
far questo,
si
estrae
il connettore
della
deflessione
orizzon-
tale
St.18
con il ponte di servizio e si carica U,
con
una
lampada
da 75 Watt.
Si pud anche
pulire
as-
pirando
il
trasformatore
SM sui
PIN
10,
11,
12,
13 e,
15%
Attenzione
Questi
apparecchi
sono
separati
dalla
rete
tramite
il
trasformatore
convertitore.
Per
lavori
servizio
sul
primario
del
trasformatore,
énecessario
usare
un
tras~
for-matore
di separazione.
Attenzione
Per
misurazioni
sui
conduttori
dati
IM-Bus,
I?C
bus,
e
frequnza
clock
si deve
usare
una
testina
con
rapporto
di divisione
100:1.
Se
si usa
una
testina
di esplorazione
con
rapporto
piu
basso,
si
falsificano
i risultati
di misurazione
e si
sovraccarica
il microprocessore.
Awvertenza
Sugli
schemi
o
sulle
piastre
I componenti
SMD sono
segnati
da un punto
"."
Sostituzione del telaio
(Per
il N° di
codice,
vedere
elenco
parti
di
ricambio)
Estrarre
i connettori
dei
comandi,
del
cinescopio,
del-
deviatore,
dello
smagnetizzatore
e degli
stadi
finali
di bassa
frequenza.
Per
ogni
riparazione
bisogna
assolutamente
tenere
pre-
sente
che
il valore
massimo
di alta
tensione
(27 kV) ed
il
valore
massimo
corrente
raggi
(1,2 mA) non
debono
essere
superati.
Avvertenza per la protezione contro le
A scariche elettrostatiche.
1. Posti
di
lavoro
per Mos sicuri
dal punto
di vista
elettrostatico
Il trattamento
di componenti
sensibili
alle
scariche
elettrostatiche
deve aver
luogo
in un posto
di lavo-
ro
sicuro
dal
punto
di
vista
elettrostatico.
Un
posto
di
lavoro
sicuro
dal
punto
di vista
elettro-
Statico
mette
a terra
tutti
i materiali
conduttori
compresse
le
persone.
I materiali
isolati
vengono
scaricati
mediante
ionizzazione
dell'aria.
L'inte-
grazione
di
saldatori
e
strumenti
di misura
nel
posto
di
lavoro
assicurato
elettrostaticamente
é
possibile
solo
con
un
trasformatore
di isolamento
in
ciascuno
degli
apparecchi
utilizzati.
Anche
le
masse
degli
strumenti
di misura
vengono
Messe
a terra
con
delle
resistenze
di scarica.
2. Imballaggi
protetti
per mezzo
di materiali
condut tori
Per la protezione
contro
le scariche
elettrostatiche
si
utilizzano
delle
materie
plastiche
conduttrici
per
l'imballaggio
ed il trasporto.
Le materie
pla-
stiche
conduttrici
vengono
fornite
come
sacchetti
protettivi
di
plastica
nera
o
trasparente,
come
espanso,
come
laminati
e come
contenitori.
Parti
sensibili
devono
essere
estratte
dall'imbal-
laggio
conduttore
o,
rispettivamente
imballate
in
esso,
solo
nel posto
di lavoro
MOS
protette
contro
le scariche
elettrostatiche.
