Produktübersicht

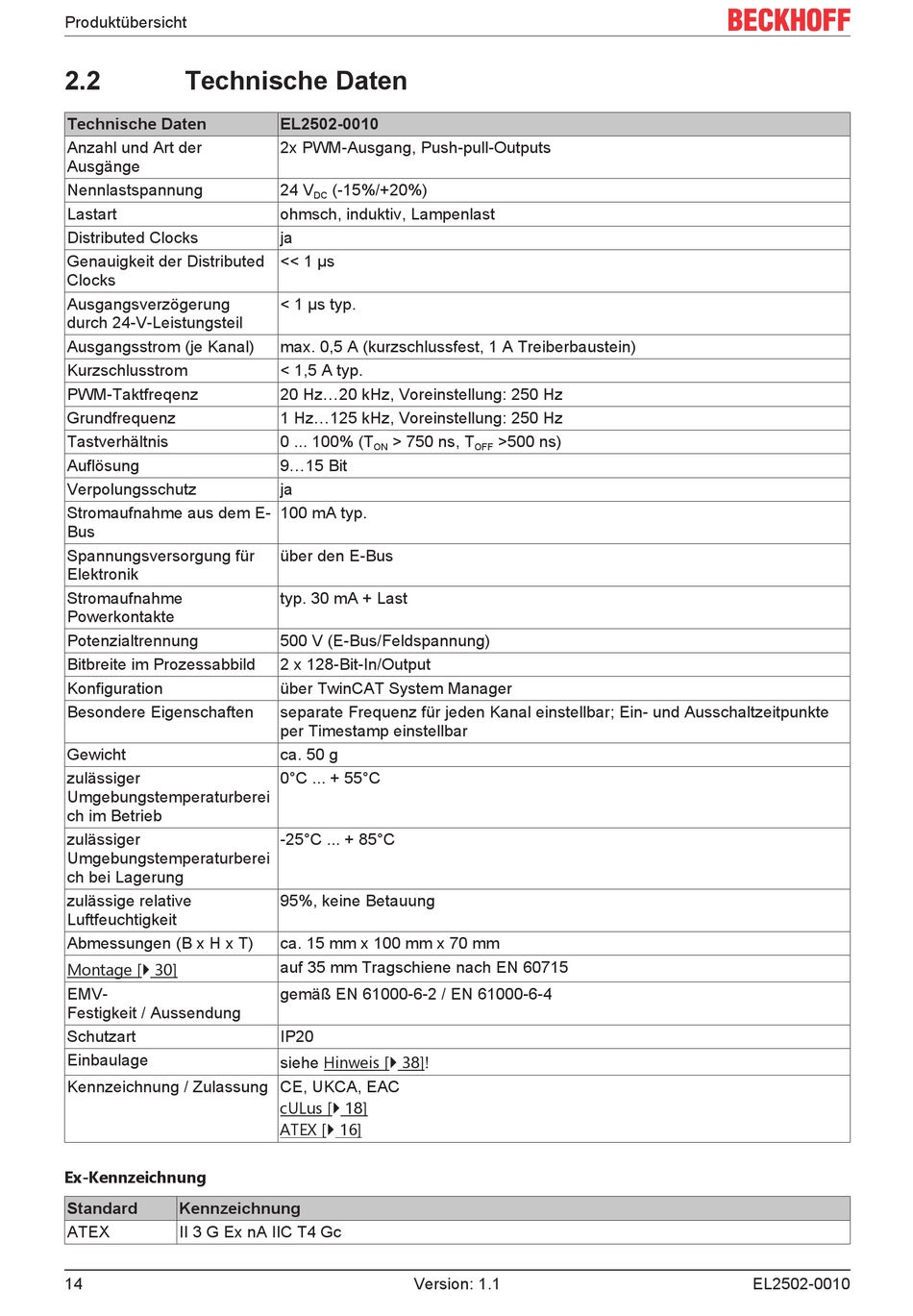

2.2
Technische Daten
Technische Daten
Anzahl und Art der
Ausgänge
Nennlastspannung
Lastart
Distributed Clocks
Genauigkeit der Distributed
Clocks
Ausgangsverzögerung
durch 24-V-Leistungsteil
Ausgangsstrom (je Kanal)
Kurzschlusstrom
PWM-Taktfreqenz
Grundfrequenz
Tastverhältnis
Auflösung
Verpolungsschutz
Stromaufnahme aus dem E-
Bus
Spannungsversorgung für
Elektronik
Stromaufnahme
Powerkontakte
Potenzialtrennung
Bitbreite im Prozessabbild
Konfiguration
Besondere Eigenschaften
Gewicht
zulässiger
Umgebungstemperaturberei
ch im Betrieb
zulässiger
Umgebungstemperaturberei
ch bei Lagerung
zulässige relative
Luftfeuchtigkeit
Abmessungen (B x H x T)
Montage [} 30]
EMV-
Festigkeit / Aussendung
Schutzart
Einbaulage
Kennzeichnung / Zulassung CE, UKCA, EAC
Ex-Kennzeichnung
Standard
Kennzeichnung
ATEX
II 3 G Ex nA IIC T4 Gc
14
EL2502-0010
2x PWM-Ausgang, Push-pull-Outputs
24 V
(-15%/+20%)
DC
ohmsch, induktiv, Lampenlast
ja
<< 1 µs
< 1 µs typ.
max. 0,5 A (kurzschlussfest, 1 A Treiberbaustein)
< 1,5 A typ.
20 Hz...20 kHz, Voreinstellung: 250 Hz
1 Hz...125 kHz, Voreinstellung: 250 Hz
0 ... 100% (T
> 750 ns, T
ON
9...15 Bit
ja
100 mA typ.
über den E-Bus
typ. 30 mA + Last
500 V (E-Bus/Feldspannung)
2 x 128-Bit-In/Output
über TwinCAT System Manager
separate Frequenz für jeden Kanal einstellbar; Ein- und Ausschaltzeitpunkte
per Timestamp einstellbar
ca. 50 g
0°C ... + 55°C
-25°C ... + 85°C
95%, keine Betauung
ca. 15 mm x 100 mm x 70 mm
auf 35 mm Tragschiene nach EN 60715
gemäß EN 61000-6-2 / EN 61000-6-4
IP20
siehe Hinweis [} 38]!
cULus [} 18]
ATEX [} 16]
Version: 1.1
>500 ns)
OFF
EL2502-0010
