Konfiguration - fortsetzung
Einstellung der Regelung
des Receiver drucks

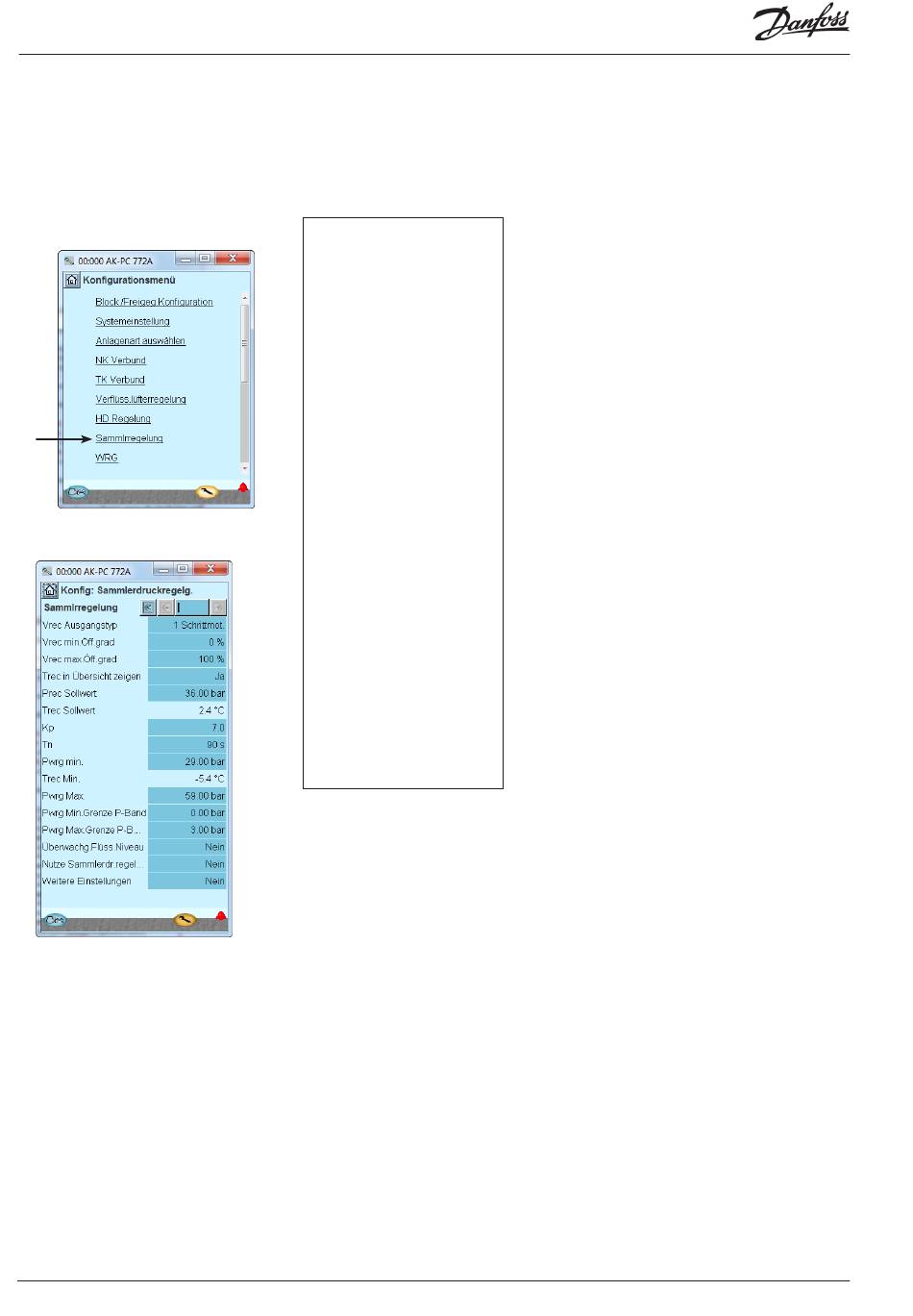

1. Gehen Sie zum Konfigurations-
menü
2. Wähle Receiver control
3. Regelungswerte einstellen
64
Die Einstellungen werden hier im
Display angezeigt
Leistungsregler RS8HF103 © Danfoss 2017-07
3 - Sammlerregelung
Vrec Ausgangstyp
Auswahl des Signaltyps zur Regelung des Gas-Umlaufven-
tils:
- Spannungssignal
- 1 Schrittmotorsignal über AK-XM 208C
- 2 Schrittmotorsignale für Parallelventile
Vrec min Öff grad
Begrenzung des Schließgrads des Vrec-Ventils
Vrecl max.Öff grad
Begrenzung des Öffnungsgrads des Vrec-Ventils.
Trec in Übersicht zeigen
Stellen Sie ein, ob Trec in der Übersichtsanzeige 1 angezeigt
werden soll.
Prec Sollwert
Wählen Sie den Sollwert für den Druck im Sammler aus,
sobald der IT-Verdichter angehalten wurde.
Kp
Verstärkungsfaktor
Tn
Integrationszeit
Pwrg min.
Zulässiger Mindestdruck im Sammler
Pwrg max.
Zulässiger Höchstdruck im Sammler
(wird auch zum Regelungssollwert, wenn die Verdichter mit
der Funktion "Stopp externer Verdichter" gestoppt werden)
Pwrg min. Grenzw. P-Band
P-Band unter „Prec min", wobei der Öffnungsgrad des
ICMTS-Ventils erhöht wird
Pwrg max. Grenzwert P-Band
P-Band über „Prec max", wobei der Öffnungsgrad des
ICMTS-Ventils verringert wird
Überwachung Flüss.Niveau
Wählen Sie aus, ab der Flüssigkeitsstand überwacht werden
soll.
Flüss. Alarmverzögerung
Verzögerungszeit für Alarm
Nutze Sammlerdr. regelung
Stellen Sie ein, ob Heißgas zugeführt werden soll,wenn der
Sammlerdruck zu weit absinkt
Prec Sammlerdruckregl.
Sammlerdruck, bei dem Heißgas zugeführt wird
Prec Samm.dr.regl. diff.
Differenz, bei der das Heißgas wieder abgestellt wird
Weitere Einstellungen
Parallel-Verd. Start
Öffnungsgrad für das Vrec-Ventil beim Start des
ZT-Verdichters.
Parallel-Verdi. verzög
Der Öffnungsgrad des Vrec-Ventils muss während der gan-
zen Verzögerungszeit, bevor das Relais anzieht, höher sein
und so ein Signal an den ZT Regler senden.
Parallel-Verdi. schluss-verzög
Die Dauer, während der der IT-Verdichter ausgeschaltet
bleiben muss, bevor Vrec die Regelung übernimmt.
Parallel-Verdi. Sgc min.
Die Höchsttemperatur für den Betrieb mit dem
ZT-Verdichter. Startet nicht, wenn der Wert niedriger
ist, ungeachtet des Öffnungsgrads des Vrec-Ventils.
AK-PC 772A
