Leistungsverteilung

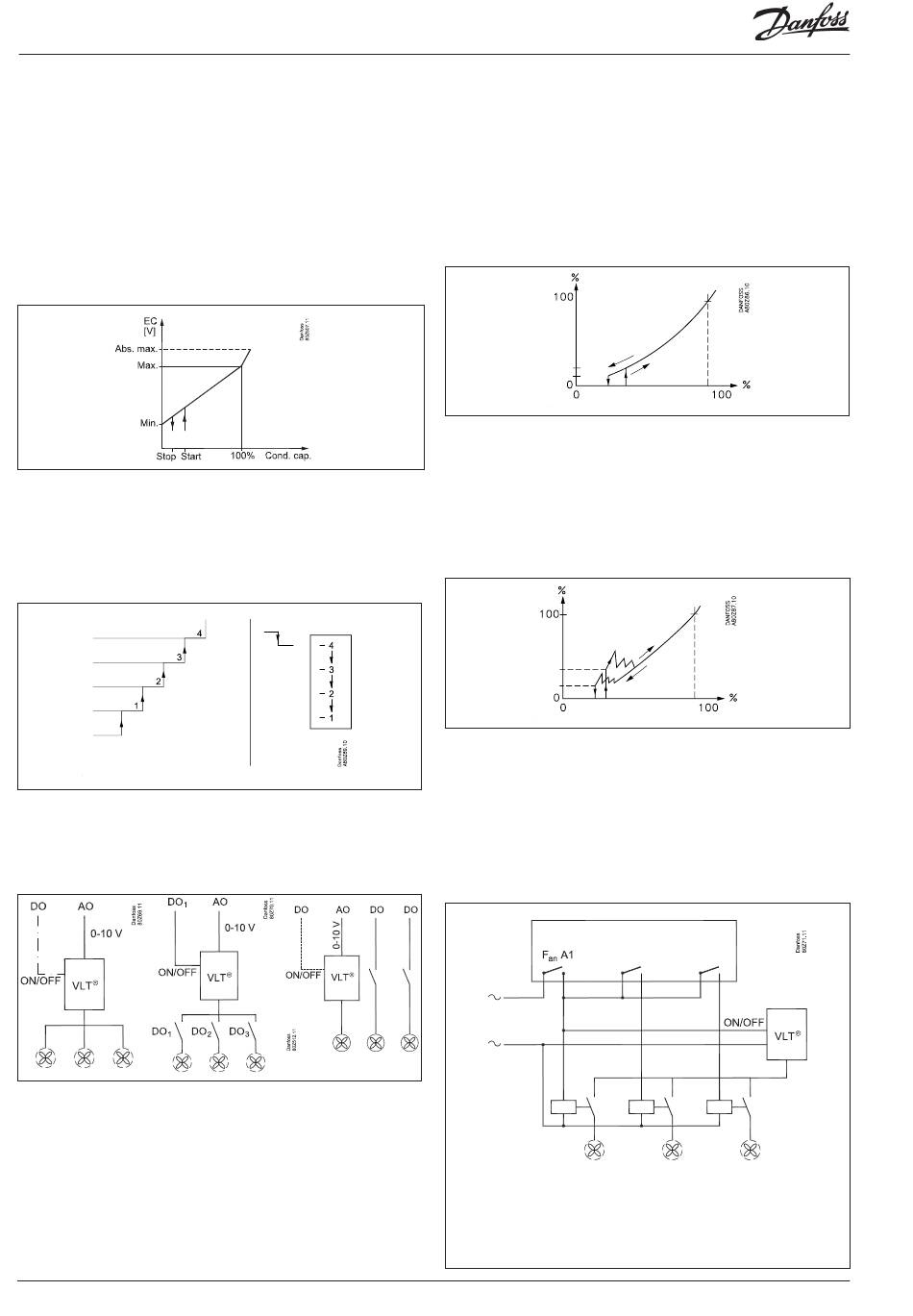

EC Motor
Das Spannungssignal zum EC-Motor wird durch die folgenden
Einstellungen definiert:
EC, Min. (in der Regel 20 %, was 2 V bei einem 0-bis-10-Volt-Signal
entspricht)
EC, Max. (in der Regel 80 %, was 8 V bei einem 0-bis-10-Volt-Signal
entspricht)
EC, Absolutes Max. (in der Regel 100 %, was 10 V entspricht)
Wenn die Sgc-Temperatur die definierte „Absolute Sgc-Maximal-
temperatur" überschreitet, wird die Ausgangsspannung auf den
absoluten Maximalwert für EC erhöht
Stufenschaltung
Zu- und Abschaltung erfolgen sequenziell. Die zuletzt eingeschal-
tete Stufe wird zuerst abgeschaltet.
Drehzahlregelung
Bei Anwendung eines analogen Ausgangs lassen sich die Lüfter
zwangssteuern, z.B. mittels Frequenzumrichter, Typ VLT oder ein
EC Motor.
104
Leistungsregler RS8HF103 © Danfoss 2017-07
Gemeinsame Drehzahlregelung
Die analoge Ausgangsspannung wird an einen Drehzahlregler
angeschlossen. Alle Lüfter lassen sich anschließend von 0 bis max.
Leistung regeln. Wenn, um die Lüfter völlig zum Stillstand bringen
zu können, für den Frequenzumrichter ein EIN/AUS-Signal erfor-
derlich ist, lässt sich ein Relaisausgang dafür festlegen.
Start
Min.
Der Regler startet den Frequenzumrichter, sobald der den Leis-
tungsbedarf repräsentierende Wert der eingestellten Startdreh-
zahl entspricht.
Der Regler stoppt den Frequenzumrichter, sobald der den Leis-
tungsbedarf repräsentierende Wert niedriger als die eingestellte
Mindestdrehzahl ist.
Drehzahlregelung + Stufenschaltung
Start
Min.
Der Regler startet den Frequenzumrichter und den ersten Lüfter,
sobald der den Leistungsbedarf repräsentierende Wert der einge-
stellten Startdrehzahl entspricht.
Der Regler schaltet bei steigendem Leistungsbedarf nach und
nach weitere Lüfter zu und passt danach die Drehzahl an den
neuen Betriebszustand an.
Der Regler schaltet Lüfter ab, sobald der den Leistungsbedarf
repräsentierende Wert niedriger als die eingestellte Mindestdreh-
zahl ist.
Bei der Konfiguration der Ausgänge sorgt der Ausgang "FanA1" für Start und Stopp
der Frequenzumrichter.
AK-PC 772A
