Konfiguration - fortsetzung

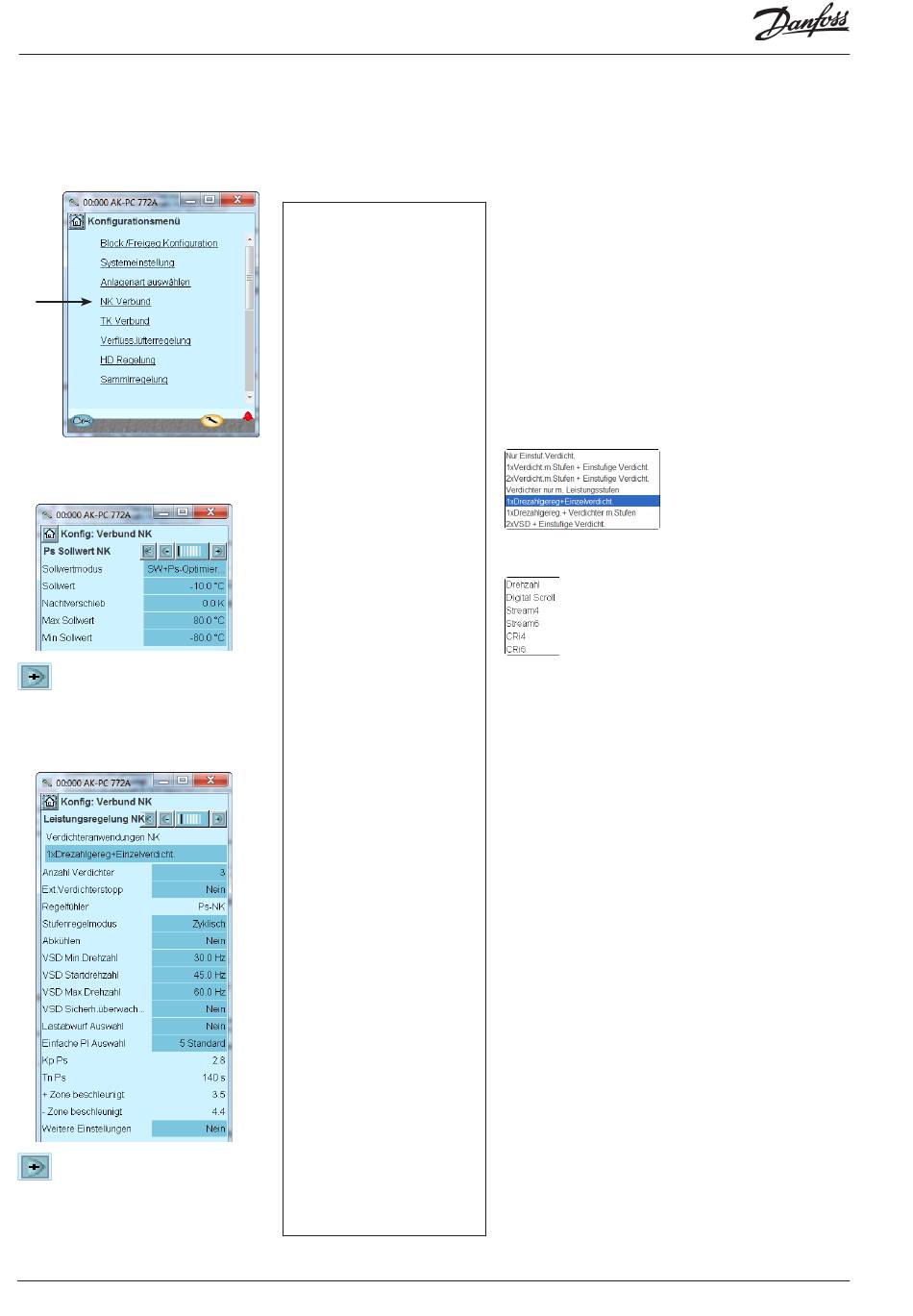

Die Steuerung der Verdichter NK einstellen
1. Gehen Sie zum Konfigurations-
menü
2. Wähle NK-Verbund
3. Die Werte für den Sollwert ein-
stellen
Um zur nächsten Seite zu gelangen
ist das +-Schaltfeld zu betätigen.
4. Werte für die Leistungsregelung
einstellen
Um zur nächsten Seite zu gelangen
56
Das Konfigurationsmenü im
Service-Tool ändert sich jetzt. Die
für den gewählten Anlagentyp
möglichen Einstellungen werden
angezeigt.
In unserem Beispiel wählen wir:
- P0 Optimierung
- Saugdruck = -10°C
Die Einstellungen sind hier im
Bild angezeigt.
In unserem Beispiel wählen wir:
- AKD + Einstuf. Verd.
- 3 Verdichter
- Ps als Signal für die Regelung
- Zyklisch
Leistungsregler RS8HF103 © Danfoss 2017-07
3 - Sollwert Methode
Verschiebung des Saugdrucks mit externen Signalen.
0: Sollwert = Setpoint + Nachtverschiebung+ offset von exter-
nen 0-10 V Signal.
1: Sollwert = Setpoint + offset von P0 Optimierung
Sollwert ( -80 bis +30°C)
Sollwert für den gewünschten Saugdruck in °C.
Offset via Ext. Eingang
Einstellen ob externen 0-10 V Signal benutzt werden soll.
Offset bei max. Signal (-100 bis +100 °C)
Verschiebungswert bei max. Signal (10 V).
Offset bei min. Signal (-100 bis +100 °C)
Verschiebungswert bei min. Signal (0 V).
Offset Filter (10 - 1800 s)
Hier einstellen ob eine schnelle Änderung im Sollwert einge-
setzt werden darf.
Nachtverschiebung (-25 - 25 K)
Verschiebung von Saugdruck bei aktiven Nachtbetrieb (in
Kelvin einstellen)
Max Sollwert (-50 bis +80 °C)
Max. zulässiger Saugdrucksollwert
Min Sollwert (-80 bis +25 °C)
Min. zulässiger Saugdrucksollwert
4 - Verdichterkombinationen
Hier einer der möglichen Kombinationen wählen
Lead Verdichter Typ (Nur für TK)
• Variable
Folgende Optionen stehen für die Variable:
Anzahl Verdichter
Anzahl der Verdichter einstellen (insgesamt)
(max. 2 wenn auch Parallel Verdichter gewählt ist)
Entlastungen
Anzahl der Entlastungsvenitl einstellen
Ext. Verdichter stop
Ein externer Schalter kann angeschlossen werden, mit dem die
Verdichterregelung gestartet und gestoppt werden kann.
Regelungsfühler
Po: Regelt nach P0
Schaltungsmuster
Wähle Schaltungsmuster für Verdichter
Sequenz: First In Last Out (FILO)
zyklisch: Ausgleichung der Laufzeit (FIFO)
Best fit: Best mögliche Leistungsanpassung
(So wenige Leistungssprünge wie möglich)
Pump down
Wähle ob eine pump down Funktion am letzten Verdichter sein
soll
Pump down limit To (-80 bis +30 °C)
Wähle pump down Grenze
Synchronous speed
Nein: Es stehen zwei Analogen Ausgänge zuverfügung
Ja: Es steht eine Analoge Ausgang zuverfügung
VSD min Drehzahl (0.5 – 60.0 Hz)
Min. Geschwindigkeit wo der Verdichter ausschalten soll
VSD start Drehzahl (20.0 – 60.0 Hz)
Minimum Geschwindigkeit wenn der Verdichter starten soll
(Der eingestellte Wert muss höher als "VSD min. Geschwindig-
keit" sein)
VSD max Drehzahl(40.0 – 120.0 Hz)
Höchst zulässige Geschwindigkeit f¨ru Verdichter
VSD Sicherheitsüberwachung
Wählen ob ein Eingang für Frequenzumformer erwünscht ist
PWM perioden Zeit
Periodendauer für das Umlaufventil (Ein-Zeit + Aus-Zeit)
PWM Min. Leistung
Mindestkapazität in der Periodendauer (ohne Mindestleistung
wird der Verdichter nicht gekühlt)
AK-PC 772A
