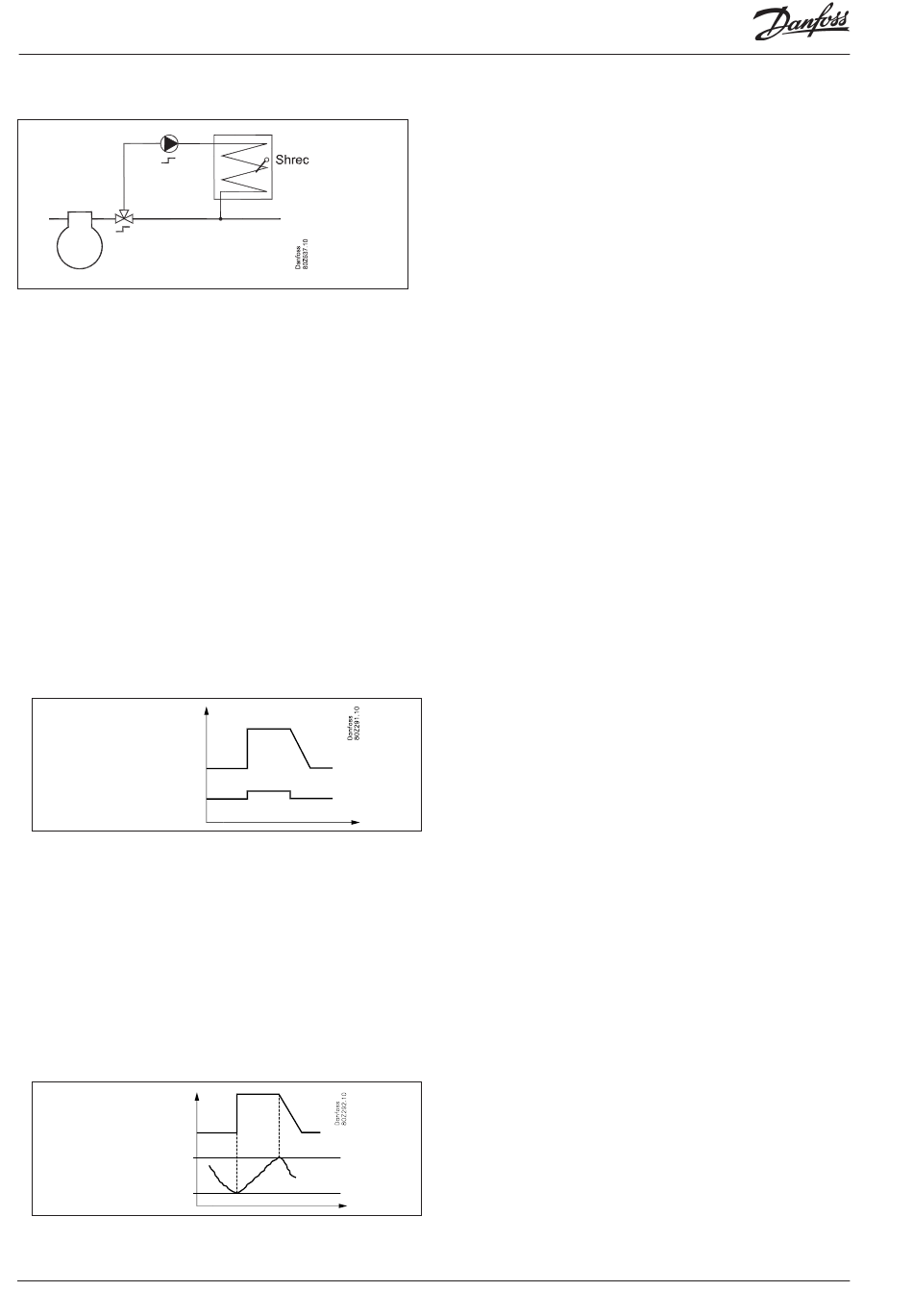

Wärmerückgewinnung
Die Wärmerückgewinnungsfunktion kann in Anlagen genutzt
werden, in denen warmes Gas zur Erwärmung genutzt werden
soll. Wenn die Funktion aktiviert wird, wird die Referenz für die
Verflüssigungstemperatur auf einen eingestellten Wert angeho-
ben. Wenn der Regler auch eine Pumpe und/oder ein Ventil akti-
vieren muss, muss ein Relais für die Funktion ausgewählt werden.
Die Regelung des Wärmerückgewinnungskreislaufs erfolgt unter
Berücksichtigung des Kühlsystems. Im Falle eines Konflikts stellt
sich die Sicherheitssituation so dar, dass das Kühlsystem eine
höhere Priorität hat als die Rückgewinnungskreisläufe.
Es muss eine Kühlanforderung vorliegen, damit die Wärmerückge-
winnung versorgt werden kann.
Die Funktion lässt sich auf zwei Arten aktivieren:
1. Empfang eines digitalen Eingangssignals
In diesem Fall wird die Wärmerückgewinnungsfunktion durch
ein externes Signal aktiviert z.B. von ein Buildingmanagement
System. Wenn die Funktion aktiviert wird, wird die Referenz
für die Verflüssigungstemperatur auf einen eingestellten Wert
angehoben und der verbundene Relaisausgang wird dazu
verwendet, ein Ventil und Pumpe zu aktivieren.
Pc ref
DI
2. Benutzung eines Thermostats für die Funktion
Diese Funktion ist immer dann vorteilhaft, wenn die Wärme-
rückgewinnung zur Erwärmung eines Wasserbehälters verwen-
det werden soll. Es wird ein Temperaturfühler verwendet, um
die Wärmerückgewinnungsfunktion zu aktivieren/deaktivieren.
Wenn die Fühlertemperatur unter die eingestellte Anschalt-
grenze sinkt, wird die Wärmerückgewinnungsfunktion aktiviert
und die Referenz für die Verflüssigungstemperatur wird auf den
eingestellten Wert angehoben. Gleichzeitig wird der verbun-
dene Relaisausgang dazu verwendet, ein Ventil zu aktivieren,
welches das warme Gas durch den Wärmetauscher in den
Wassertank leitet. Wenn die Temperatur im Tank den eingestell-
ten Wert erreicht hat, wird die Wärmerückgewinnung wieder
abgeschaltet.
In beiden Fällen gilt, dass nach der Deaktivierung der Wärme-
rückgewinnungsfunktion die Referenz für die Verflüssigungs-
temperatur langsam abgesenkt wird.
102
Wärmerückgewin-
nung
Leistungsregler RS8HF103 © Danfoss 2017-07
AK-PC 772A
