Konfiguration - fortsetzung
ist das +-Schaltfeld zu betätigen.

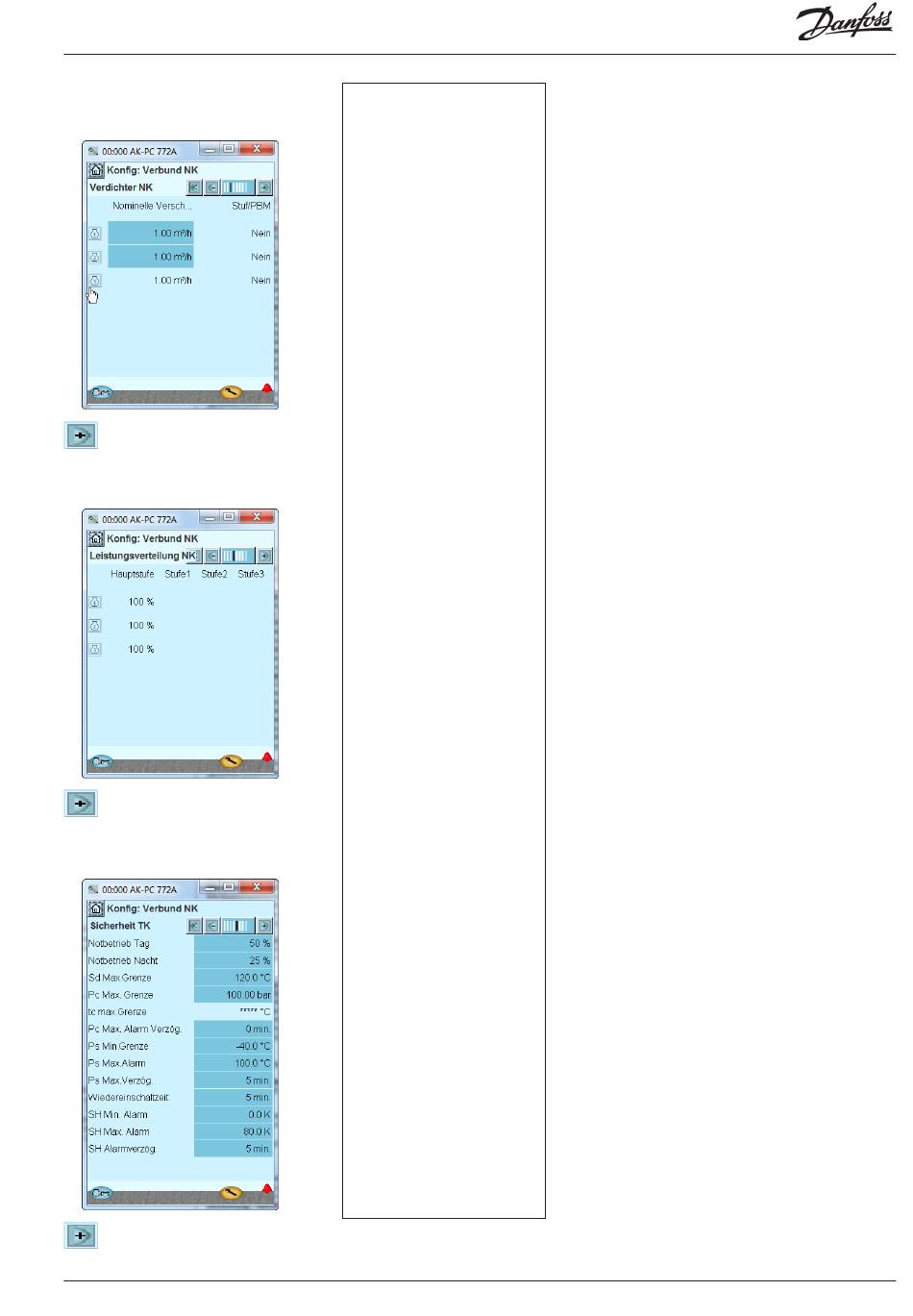

5. Werte für Verdichterleistung
einstellen
Um zur nächsten Seite zu gelangen
ist das +-Schaltfeld zu betätigen.
6. Werte für Hauptstufe und
Entlastungen einstellen
Um zur nächsten Seite zu gelangen
ist das +-Schaltfeld zu betätigen.
7. Werte für Sicherheitsbetrieb
einstellen
Um zur nächsten Seite zu gelangen
ist das +-Schaltfeld zu betätigen.
AK-PC 772A
Die Leistung der Verdichter
werden in verdrängte Volumen
pro Stunde m
/h eingestellt.
3
Siehe Verdichter Daten
In unserem Beispiel finden sich
keine Entlastungen und daher
keine Änderungen
In unserem Beispiel wählen wir:
- Sicherheitsgrenze für zu hohe
Druckrohrtemperatur = 120 °C
- Sicherheitsgrenze für zu hohen
Verflüssigungsdruck = 103,0 bar
- Sicherheitsgrenze für niedrigen
Saugdruck = -40 °C
Leistungsregler RS8HF103 © Danfoss 2017-07
PWM Start Leistung
Minimum Leistung wenn der Verdichter Starten soll (Soll
auf einen höheren Wert als "PWM Min. Leistung" eingestellt
werden.
Lastabwurfgrenzen
Wähle das Signal, das für die Lastbegrenzung benutzt wer-
den soll (nur über Netzwerk, ein DI + Netzwerk oder zwei DI
+ Netzwerk)
Lastabwurfgrenze 1
Die max. zulässige Leistung, wenn am Eingang 1 ein Signal
empfangen werden soll
Lastabwurfgrenze 2
Die max. zulässige Leistung, wenn am Eingang 2 ein Signal
empfangen werden soll
Übersteuerungsgrenze T0
Es wird ungehindert Lastbegrenzung unter dem Wert zuge-
lassen. Kommt T0 über den Wert startet eine Zeitverzöge-
rung. Ist die Zeitverzögerung abgelaufen, wird die Lastbe-
grenzung abgemeldet
Übersteuerungsverzögerung 1
Max. zeit für Leistungsbegrenzung wenn P0 zu hoch liegt
Übersteuerungsverzögerung 2
Max. zeit für Leistungsbegrenzung wenn P0 zu hoch liegt
Einfache PI Wahl
Gruppen-Einstellung der 4 Regelungsparameter: Kp, Tn,
+accelleration und -accelleration. Bei der Einstellung "Benut-
zerdefiniert" können die 4 Regelungsparametern feinjustiert
werden.
Kp T0 (0.1 – 10,0)
Verstärkungsfaktor für PI-Regelung
Tn Ps
Integrationszeit für PI Regelung
+ Zone beschleunigt (A
)
+
Höher Wert wird eine schnellere regelung erzeugen
- Zone beschleunigt (A
-
)
Höher Wert wird eine schnellere regelung erzeugen Tn Ps
Integrationszeit für PI Regelung
+ Zone beschleunigt (A
+
)
Höher Wert wird eine schnellere regelung erzeugen
- Zone beschleunigt (A
)
-
Höher Wert wird eine schnellere regelung erzeugen
Weitere Einstellungen
T0 Filter
Änderungen im Pc-Sollwert verringern
Ps Filter
Änderungen im Ps-Sollwert verringern
Minimum Anzahl Schaltungen
Die Regelungszone kann i verbinden mit aus- und ein-
schaltungen variieren. Siehe Abschnitt 5.
Laufzeit erste Stufe (15 – 900 s)
Zeit nach Anlauf, wo die Leistung auf die erst Stufe
begrenzt ist
Entlastungsmethode
Wähle ob ein oder zwei Leistungsgeregelte Verdichter
nach einander entlastet werden darf
AO Filter
Reduziert Änderungen an analogen Ausgang
AO max. Grenze
Begrenz die Spannung an dem analogen Ausgang.
5 - Verdichter
Hier werden die Leistungsverteilung der Verdichter definiert.
Die Leistungseinstellung is auch von den Einstellungen i
"Verdichter Anwendung" und "Schaltmuster" bestimmt.
Nominelle Leistung (0,0 – 1000,0 kW)
Die Nominelle Leistung des Verdichters einstellen.
Die Geschwindigkeitsgeregelten Verdichter müssen den
Nominellen Wert bei jenen Netzfrequenz eingestellt werden
(50/60 Hz).
Entlastungen
Anzahl der Entlastungsventile an jedem Verdichter (0 - 3)
6 - Leistungsverteilung
Die Einstellung hängt von Verdichterkombination und
Schaltprinzip ab.
Hauptstufe
Einstellung der Nennleistung der Hauptstufe (Nennleistung
des entsprechenden Verdichters in % einstellen) 0 - 100%.
Entlastung
Anzeige der Leistung für jede Entlastung, 0 – 100%.
