5.2

Dichtheitskontrolle

Einleitung:
Bei der Dichtheitskontrolle wird überprüft, ob Druckverluste im Modul entstehen.
Die Druckverluste sind ungünstig, sie werden die Funktionalität und die Leistung des
Moduls im Betrieb herabstürzen.
Gleichzeitig wir die Funktionalität der Anschlagschraube überprüft.
Tabelle 4: Dichtheitskontrolle Prüfkriterien
Prüf-/Messpunkt
Funktionskontrolle
Dichtheit Zylinder
5.2.1 Gängigkeit der Ritzelwelle
Beschreibung: Erstens, wird die Gängigkeit des Moduls geprüft. Diese Kontrolle wird mit dem
Prüfdruck von 2 bar durchgeführt.
Das Modul wird im Betrieb für etwa 20-30 Zyklen eingesetzt. Die Ritzelwelle darf sich
nicht stossweise bewegen.
Die Funktionalität der Anschlagschrauben wird mit der Bewegung des Anschlagstifts
während seiner Berührung überprüft.
Tabelle 5: Gängigkeit des Moduls Kontrolle Werkzeuge
Werkzeuge:
Werkzeug:
Luftanschlüsse:
Druckluftstation:

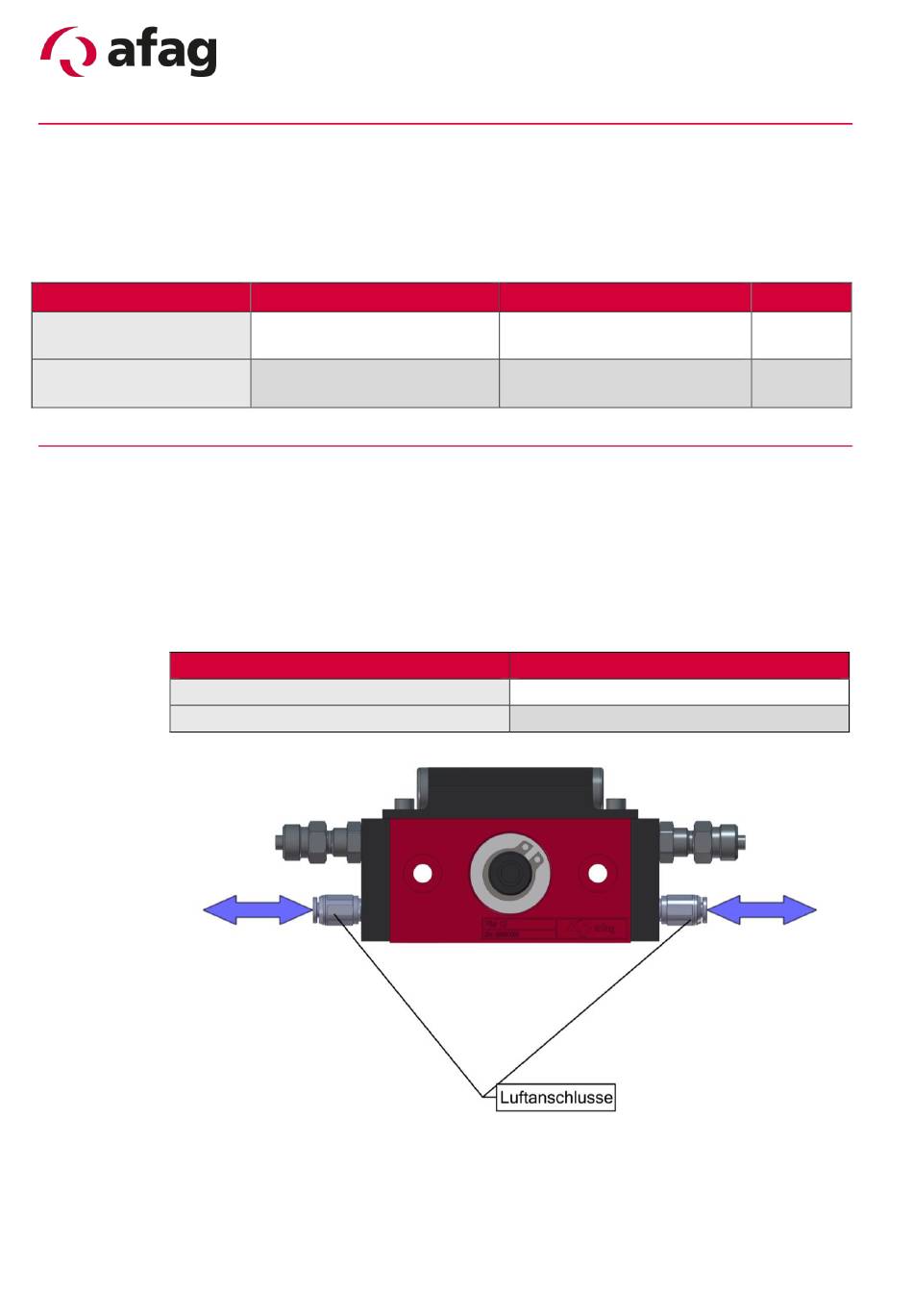

Abbildung 42: Dichtheitskontrolle → Gängigkeit der Ritzelwelle
36
Prüfkriterien
Ruckfreier und spielfreier Lauf
bis in die Endlagen
Druckabfall:
≤ 0.10 bar / 10 sek
Prümass
Prüfdruck= 2.0
Prüfdruck= 6.0
Grösse:
M5
2 bar
RM 12-RA-v1.2-de.docx
Einheit
bar
bar
