Schritt 3: Ritzel Montage → Teil 2
4.3.3
Beschreibung:
Das grössere
Rillenkugellager muss
gewechselt werden.
Um das grössere
Rillenkugellager (3) auf die
Ritzelwelle (9) zu pressen,
wird eine Lehre (31)
verwendet.
Die Lehre (31) ist ein Rohr,
das in die Presse
eingespannt werden kann.
Die Dimensionierung des
Rohrs:
Innen ø : 12,2 mm.
Die Pressung des
Rillenkugellagers wird bis
zum Anschlag durchgeführt.
Werkzeug: Grösse:
Presse: -
Beschreibung:
Die Passscheibe (5) und
Distanzscheibe (8) auf die
Welle montieren, danach
den Seegerring (7)
befestigen.
Achtung:
Reihenfolge befolgen!
Werkzeug: Grösse:
Seegerzange: -
20

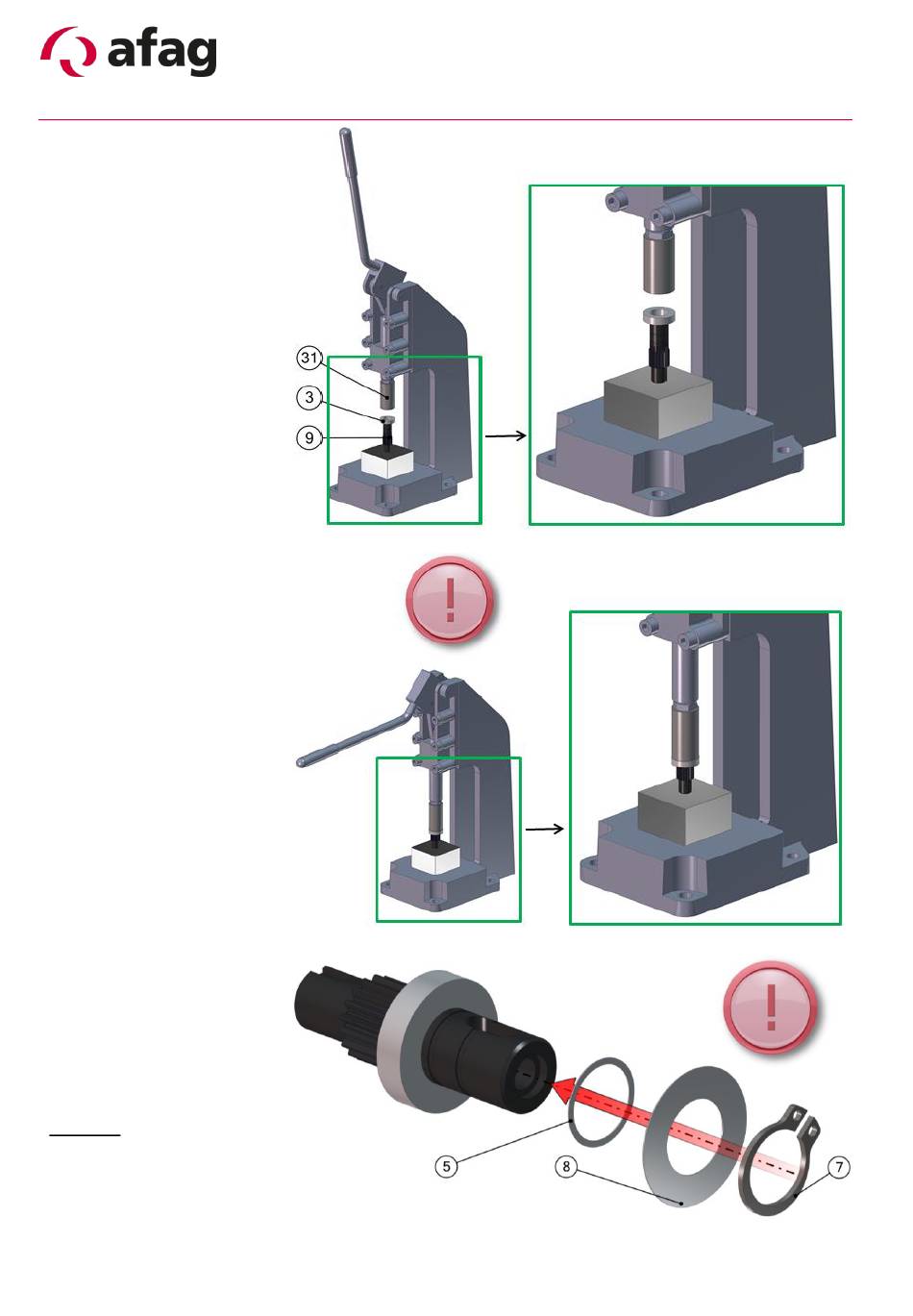

Abbildung 18: Reparatur Ritzel Montage → teil 2 → Rillenkugellager
