4.3.12 Schritt 11: Zahnstange

Beschreibung:

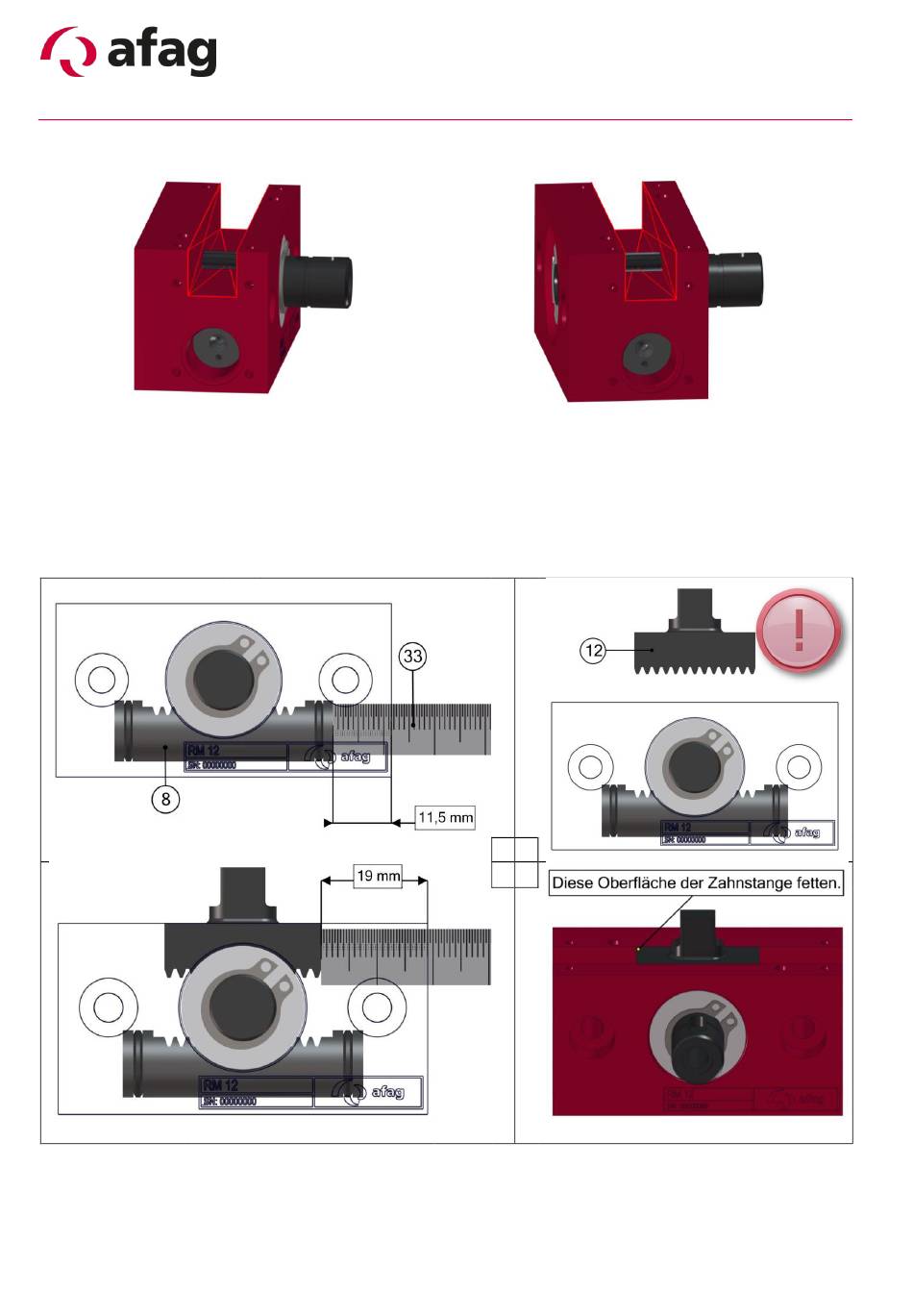

Abbildung 37: Reparatur Zahnstange → Lauffläche
Vorgehen:
Abbildung 38: Reparatur Zahnstange → Zahnstange Montage
Schraubstock:
Werkzeug:
Lineal:
Pinsel:
Fett
32
Mittels eines Pinsels wird die Lauffläche (mit roten Linien markiert) der
Zahnstange eingefettet.
1. Vor der Montage der Zahnstange wird der Zahnkolben ausgemittet
2. Zahnkolben fetten
3. Zahnkolben ausmitten und danach auf die Verzahnung der Ritzelwelle
aufsetzen
4. Die obere Öberfläche der Zahnstange leicht fetten
Grösse:
1 2
3 4
-
-
-
siehe Kapitel 3.1.2
RM 12-RA-v1.2-de.docx
