Basiseinheit
6.3 Basiseinheit
6.3.1 GPS

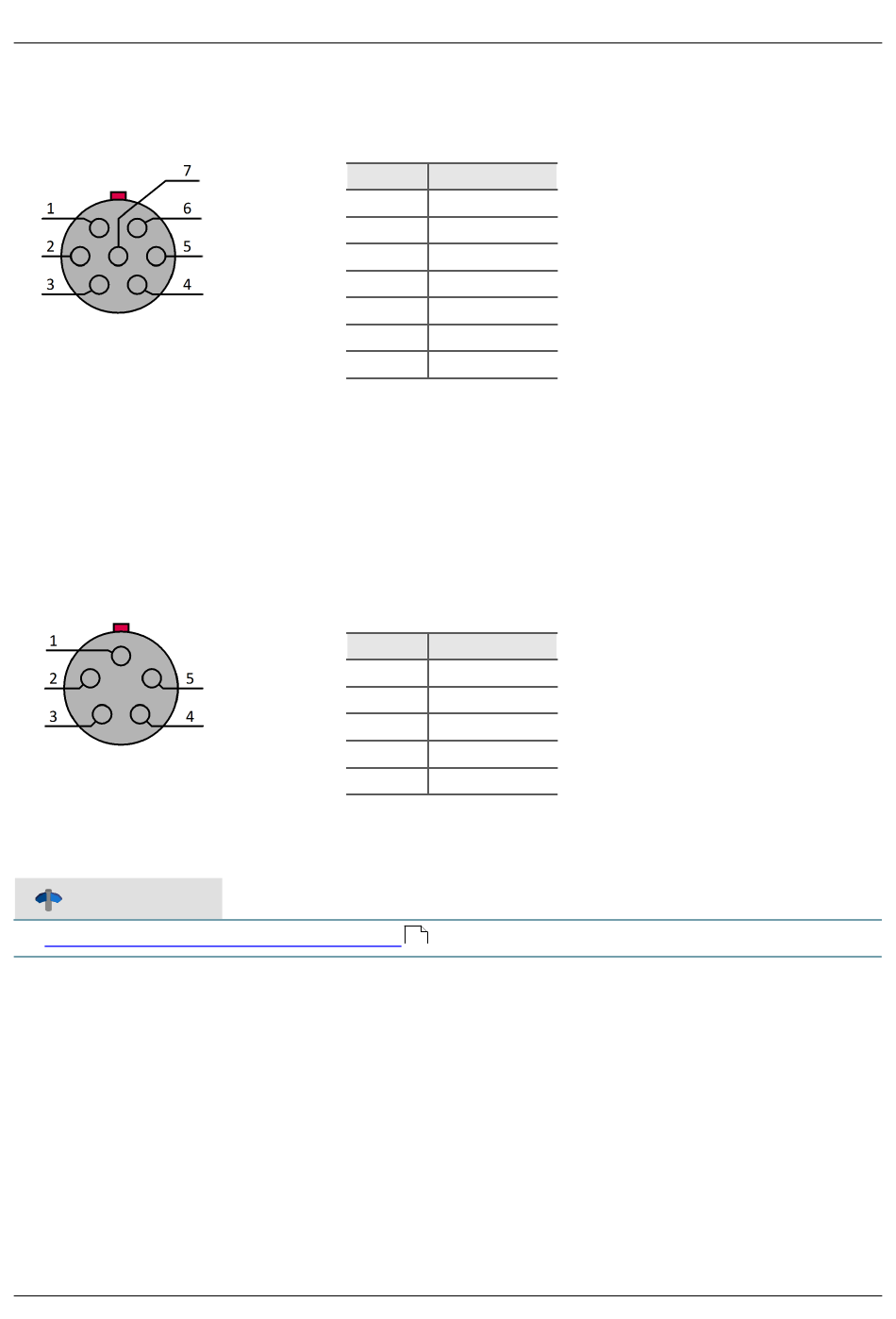

Abb. 11: GPS Buchse
(Basiseinheit)
(Sicht auf die Buchse)
6.3.2 CANSAS
Diese LEMO Buchse "CANSAS" (Größe 0B) auf der Frontseite der ARGFT Basiseinheit ist ausschließlich für
imc CANSASfit (CANFT) Module vorgesehen. Die ARGFT-Versorgung POWER wird zur Versorgung der CANFT-
Module durchgeleitet (CAN-SUPPLY, max. 1 A). Solange die Basiseinheit an eine DC-Versorgungsspannung
angeschlossen ist, werden die CANFT-Module unabhängig vom Betriebszustand (ein/aus) der Basiseinheit
permanent über die CANSAS-Buchse versorgt.
Abb. 12: CANSAS Buchse
(Basiseinheit)
(Sicht auf die Buchse)
Verweis
Beschreibung: Kapitel Hinweise zum Anschluss
© 2023 imc Test & Measurement GmbH
PIN
Signal
1
VCC
2
RxD
3
TxD
4
CTS
5
GND
6
RTS
7
1 pps
PIN
Signal
1
+CAN-SUPPLY
2
-CAN-SUPPLY
3
CAN_H
4
CAN_L
5
CAN_GND
16
4,2 V - 5 V / 300 mA
imc ARGUSfit - Erste Schritte, Edition 3 - 06.12.2023
Kapitel 6
Seite 37
